5.5
Austausch und Ergänzung von originalen Zubehör und Ersatzteilen
Es dürfen nur originale euroline® Zubehör- und Ersatzteil montiert werden.

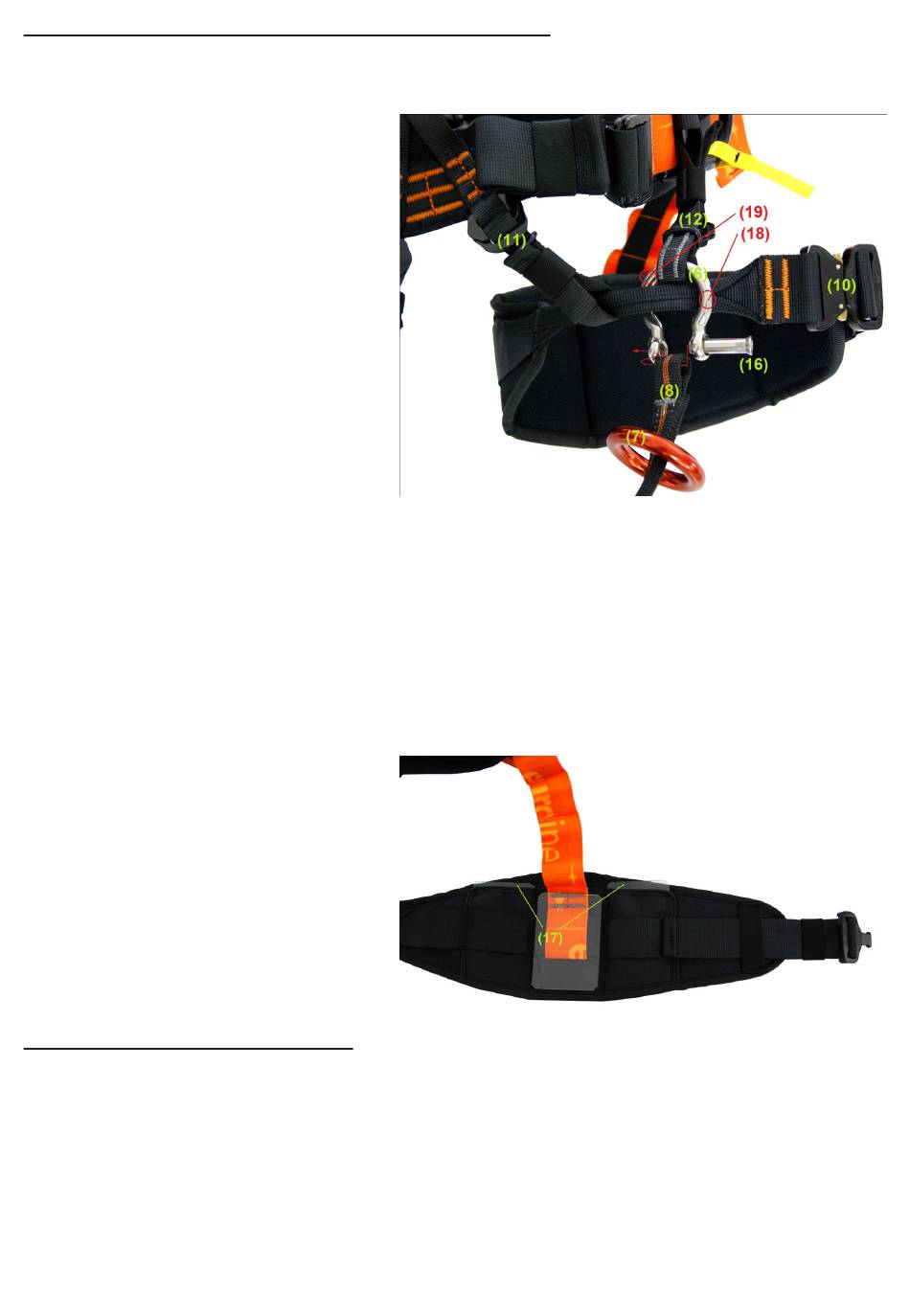

Die Einbauposition (18) ist für den Sitzbrettadapter.
Die Einbaupositionen (18) und (19) sind für die Anschlagschlaufe (Kurzsicherung).
Ein Tausch bzw. die Montage von Zubehör- und Ersatzteilen
erfordert einen sorgfältigen und sachkundigen Umgang.
Bitte beachten sie die folgende schrittweise Vorgehensweise zur
Montage oder zum Austausch von Zubehör- bzw. Ersatzteilen:
1. Der Niro-Schäkel (6) kann mit einem Inbus-Schlüssel
(Größe: 6mm) an der Schäkelschraube (16) geöffnet
werden. Die Schäkelschraube (16) lösen und zur Gänze
herausdrehen Zum Tauschen oder zum Montieren von
originalem Zubehör und/oder Ersatzteilen braucht der
Schäkel (6) nicht aus der Beinschlaufe ausgefädelte werden.
ACHTUNG: für eine Begrenzung der Bewegungsfreiheit der
Beinschlaufe im Schäkel (6) ist innen ein 15mm Gurtband
aufgenäht. Der Schäkel muss immer zwischen dem
verjüngtem Beinschlaufengurtband und dem aufgenähten
15mm Gurtband montiert sein.
2. Kleberrückstände des Schraubensicherungsklebers und
Lackrückstände des Schraubensicherungslacks entfernen.
Die Schäkelschraube (16) wird bei der werksseitigen
Montage mit einem Schraubensicherungskleber und einem
Schraubensicherungslack gesichert.
3. Das gewünschte Zubehör- bzw. Ersatzteil wechseln. Hier
ist besonders auf die richtige Einbaulage zu achten. Es
wird empfohlen sich vor dem öffnen der Schäkelschraube
(16) sich einen genauen Überblick über die werksseitige
Einbaulage der einzelnen Bauteile zu verschaffen. Die Sitzbrettadapter werden zu den Steckschnallen (10) hin (nach außen stehend) auf
den Niro-Schäkel (6) aufgeschoben.
4. Gewinde der Inbus-Schraube mit Schraubensicherungskleber (z. B. Loctite 2701) bestreichen und mit Drehmoment von 10 Nm (Newtonmeter)
im Schäkel festziehen. Der Schraubensicherungslack ist nur werksmäßig vorgesehen, jedoch erhöht dieser die Sicherheit hinsichtlich
Manipulation durch Dritte.
Achten Sie mit größter Sorgfalt auf die Einhaltung dieser Punkte – es handelt sich bei dem Industrieklettergurt „Horax III" um eine persönliche
Schutzausrüstung Kategorie 3 (hohe Risiken, tödliche Gefahren, irreversible Gesundheitsschäden).
Sollte beim Öffnen des Niro-Schäkels (6) durch das Herausdrehen der Inbus-Schraube (10) diese beschädigt werden (z.B.: am Gewinde im
Schäkel (6) und an der Schraube (10), oder am Inbus-Schraubenkopf) so ist der Niro-Schäkel (6), mit inkludierter Inbus-Schraube (10), durch
einen originalen Ersatzteil der Firma A. Haberkorn & Co GmbH zu ersetzen.
Falls Ihnen die Durchführung dieser notwendigen Schritte nicht, bzw. nicht mit 100%iger Sicherheit möglich sind, so kann die Adaptierung Ihres
Industrieklettergurtes „Horax III" auch kostenpflichtig durch den Fachhandel durchgeführt werden.
A. Haberkorn & Co GmbH übernimmt keinerlei Verantwortung für jegliche direkte, indirekte oder unfallbedingte Konsequenzen, sowie jegliche
Art von Schäden, die aus der fehlerhaften Handhabung der Adaptierung entstehen!
Ergänzung Austausch der Beinschlaufeneinlagen:
Die Beinschlaufen am „Horax III" sind für einen perfekten
Sitzkomfort mit austauschbaren Einlagen (17) ausgerüstet. Mit
Hilfe dieser Beinschlaufeneinlagen (17) kann der Verwender
den Sitzkomfort individuell an seine Anforderungen anpassen.
Durch das zusätzliche einschieben von Beinschlaufeneinlagen
können die Beinschlaufen in ihrer Querstabilität beeinflusst
werden.
Die Beinschlaufeneinlagen (17) können ganz einfach aus
den aufgenähten Taschen gezogen werden. Die Einlagen
(17) können entfernt werden oder durch weitere Einlagen
ergänzt werden.
5.6
euroline® HORAX III original Zubehör
Sitzbrettadapter
Sitzbrett KLEIN
Sitzbrett GROSS
Anschlagschlaufe (Kurzsicherung)
Gleitgurt 23cm Ersatz für Größe 1
Gleitgurt 25cm Ersatz für Größe 2
Gleitgurt 30cm Ersatz für Größe 3
Gleitgurt 35cm Größe XL
Ersatz-Ring (Alu. Orange) (d = 46mm, D = 70mm)
Ersatz-Ring (Alu. Silber) (d = 46mm, D = 70mm)
Ersatz-Niros-Schäkel
Einschubpads 2x3 Stk.
7
Best. Nr. / Art. Nr.:400 940
Best. Nr. / Art. Nr.:471 331
Best. Nr. / Art. Nr.:400 905
Best. Nr. / Art. Nr.:401 150
Best. Nr. / Art. Nr.:401 149
Best. Nr. / Art. Nr.:401 148
Best. Nr. / Art. Nr.:401 143
Best. Nr. / Art. Nr.:401 144
Best. Nr. / Art. Nr.:3860036
Best. Nr. / Art. Nr.:3860035
Best. Nr. / Art. Nr.:3852653
Best. Nr. / Art. Nr.:800 293
