Compteur d'énergie thermique chauffage et climatisation

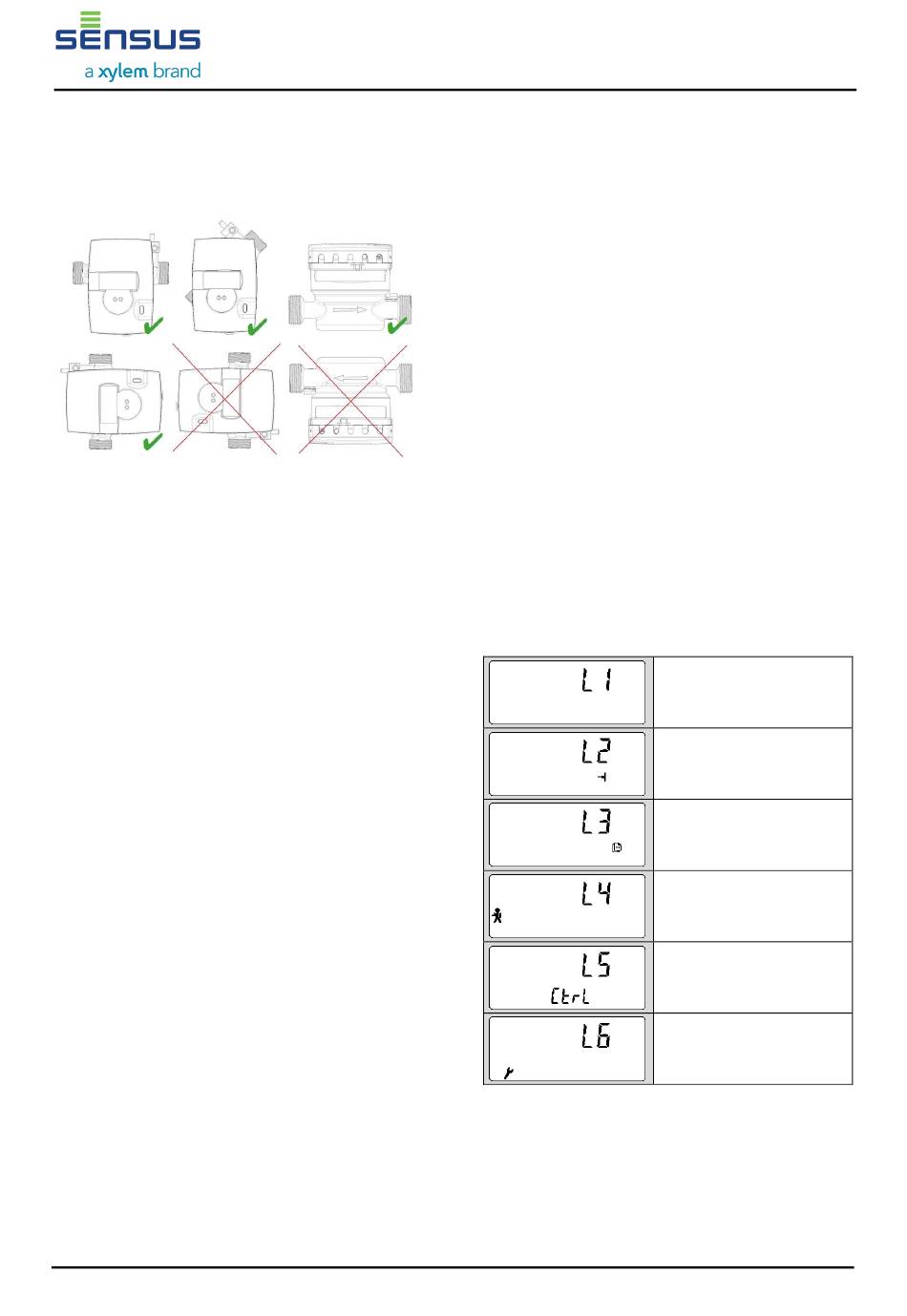

Positions possibles d'installation du compteur
et du calculateur
Le compteur peut être installé dans n'importe
quelle position, sauf tête vers le bas.
Merci de vous assurer que le calculateur est
correctement aligné.
6. Installation des sondes de
température
Selon le modèle, PolluCom
deux sondes de température externes. La longueur
de câble standard est d'environ 1,5 m (autres
versions : environ 5 m et 10 m). Si possible,
installez le câble dans un tube prévu à cet effet
Tenez ce câble éloigné de tout autre câble,
notamment d'une ligne d'alimentation électrique.
La distance minimale de 50 mm pour les lignes
basse tension, conformément à la norme EN 1434,
partie 6, doit être respectée.
Pour éviter toute modification de l'installation, un
plombage doit être effectué une fois les sondes de
température installées
6.1 Installation avec le kit standard MID
Utilisez
nos
ensembles
originaux. Vous y trouverez des vannes à boisseau
sphérique avec sonde de température M 10 x 1
dotées d'écrou-raccords intégrés et d'une pièce
d'ajustement (voir fiche technique MH 1131). Ces
ensembles d'équipement MID originaux sont
compatibles avec les capteurs de température de
type DS 27.5 et tels que L = 45 mm/J = 5,2 mm, et
conviennent à la livraison.
EN 1434-2 peut être considéré comme une
procédure
générale
néanmoins respecter les règles et consignes
spécifiques à votre pays.
6.2 Installation directe dans le liquide
caloporteur (chauffage ou climatisation)
®
Le PolluCom
F dispose d'une sonde de
température intégrée. Pour assurer la conformité
ème
de l'installation la 2
dans le liquide caloporteur à l'aide de la vanne à
M H 1400 FR, page 6
PolluCom
®
F dispose d'une ou
d'équipement
MID
d'installation.
Veuillez
sonde doit être installée
®
F Guide d'installation et d'utilisation
boisseau fournie. Cette s'utilise aussi également
pour isoler la sonde du circuit.
Pour des instructions détaillées sur l'installation
directe du capteur de température, veuillez
consulter le manuel d'instruction Sensus MH1131
(kit de démarrage MID).
7. Options d'affichage
Les options d'affichage du compteur PolluCom
sont réparties sur jusqu'à six menus. Selon la
version ou le modèle de compteur fourni et le
masquage de l'affichage, certains des éléments
d'affichage marqués d'un astérisque (*) peuvent
être protégés. Le masquage peut être modifié, si
nécessaire, sur le logiciel de service MiniCom 3 via
l'interface du compteur. En fonctionnement normal,
l'affichage apparaît toutes les 4 secondes et
indique pendant une seconde la consommation
totale d'énergie. Appuyez sur le bouton rouge pour
activer le premier élément d'affichage du menu
utilisateur
(consommation
Sélectionnez les cinq autres menus en maintenant
le bouton rouge appuyé pendant 5 secondes.
L'écran affiche le menu de sélection L1 à L6.
Fig. 4 : sélection des menus d'affichage
Vous pouvez faire défiler les menus ci-dessus en
appuyant brièvement sur le bouton rouge. Dès que
le menu recherché s'affiche, appuyez à nouveau
sur le bouton rouge pendant 2 secondes pour y
accéder. On peut faire défiler chaque élément de
menu en appuyant brièvement sur le bouton.
®
totale
d'énergie).
Menu utilisateur
Menu relevé à dates
fixes*
Menu archives*
Menu service
Menu fonction tarif*
Menu paramètres*
F
