3 - RACCoRDEMENTS
3.1 - Raccordements de puissance
ATTENTIoN : Avant d'effectuer le raccordement de puissance, prendre connaissance de
la localisation des borniers variateur (différents selon la taille). Si nécessaire, se reporter
à la section «Installation électrique» des guides de mise en service de l'UNIDRIVE M400.
Masse de
l'alimentation
Nota : Pour les UNIDRIVE M400 taille 1, l'alimentation principale se fait entre L1 et L2-N.
Guide de mise en service rapide SD Pump M400
5267 fr - 2017.07 / e

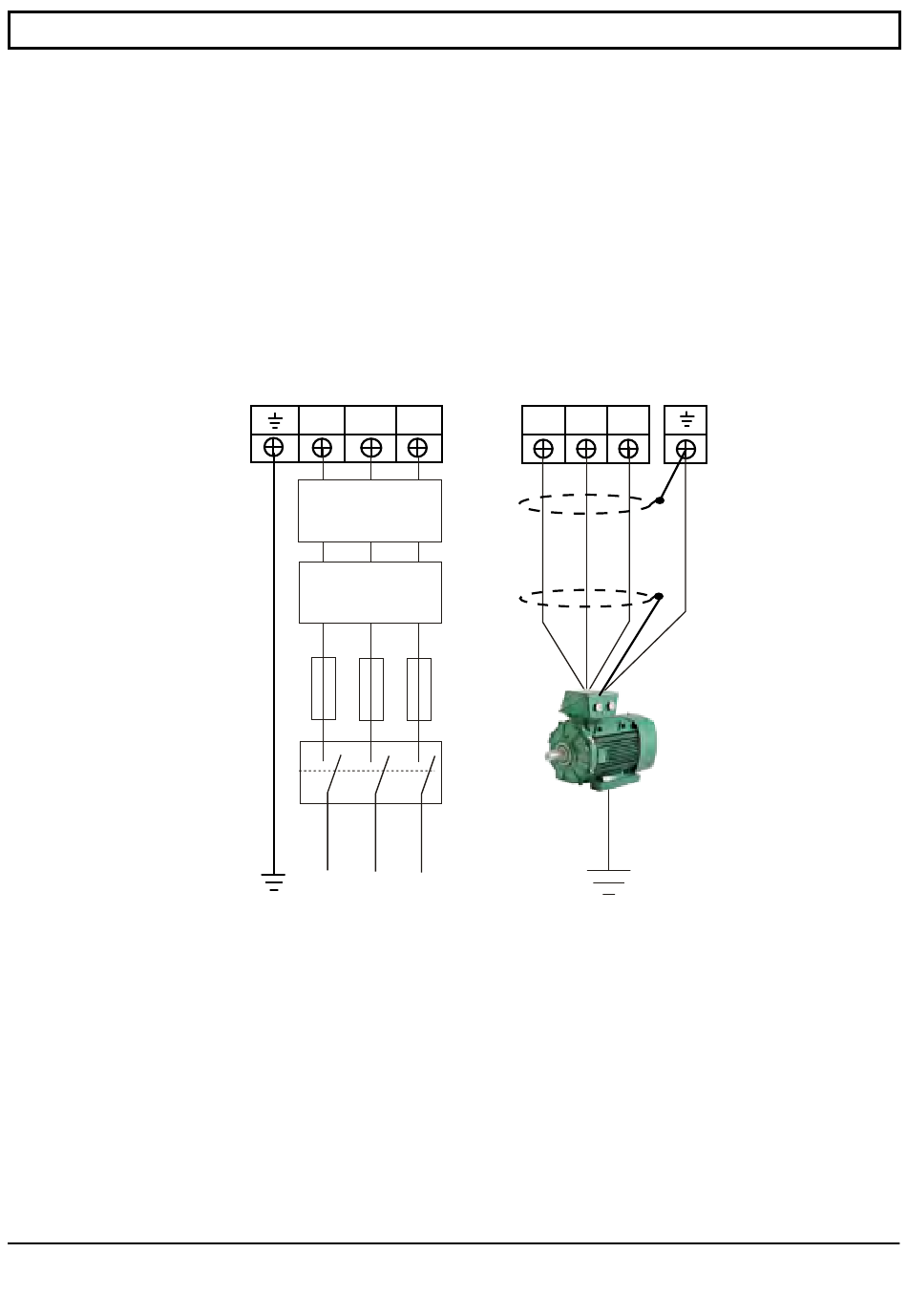

RACCORDEMENTS
L1 L2-N L3
Filtre CEM
optionnel
Self de ligne
optionnelle
Fusibles
L1 L2 L3
Alimentation
principale
monophasée/triphasée
U
V
W
Moteur
Raccordement à la terre
7
