ELIOT Kit STOP&GO Connecté

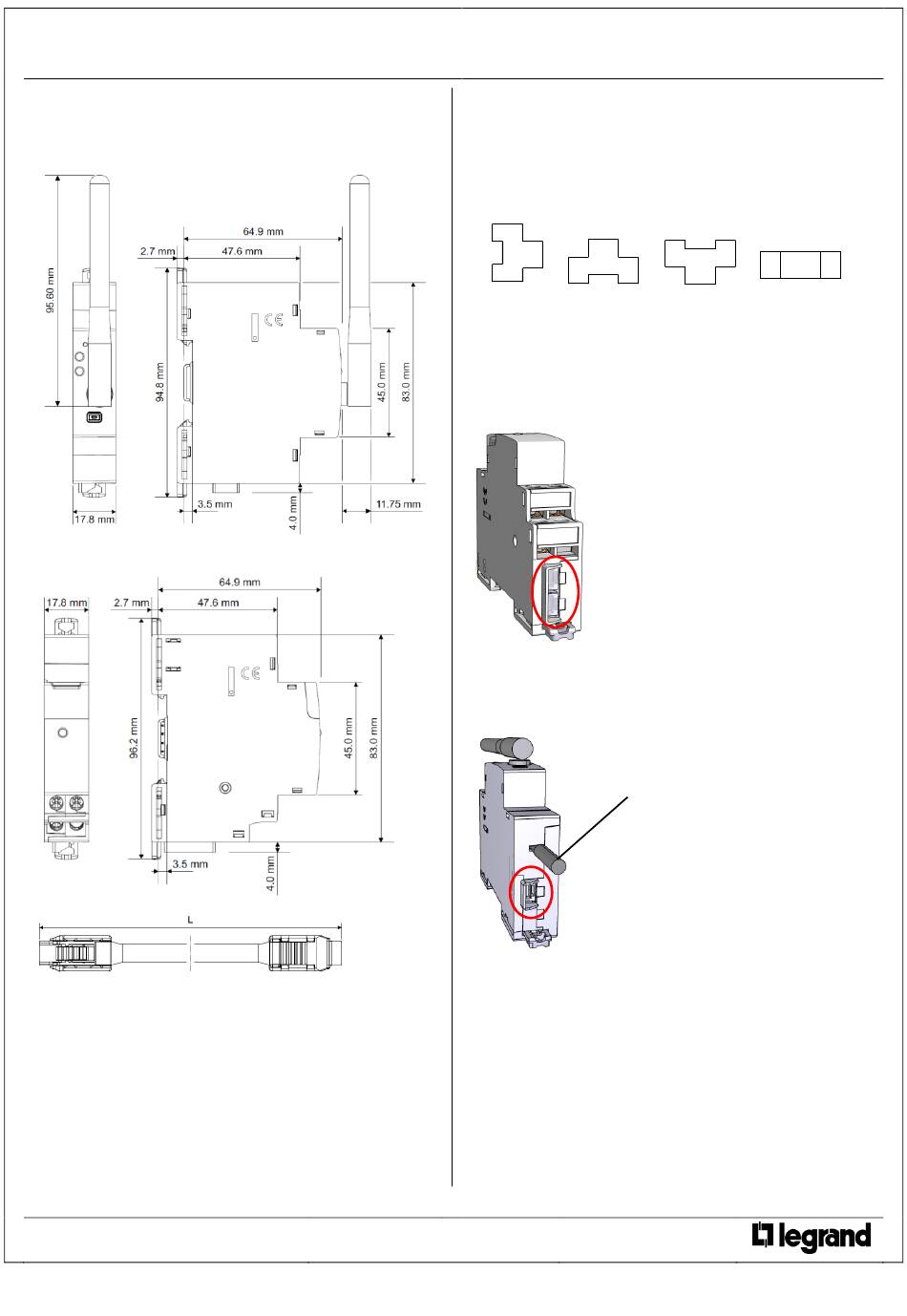

3. COTES D'ENCOMBREMENT
. Module interface Wi-Fi (équipé d'une antenne externe « Half
Wave » 2.4GHz avec connecteur RP-SMA) :
. Module d'alimentation :
. Cordon d'alimentation
L = 250 mm
Fiche technique : F02465FR/01
(suite)
Mise à jour le : 28/03/2019
Réf. : 4 149 54

4. MISE EN SITUATION - RACCORDEMENT

Mise en situation :
. Sur rail symétrique EN/IEC 60715 ou DIN 35.
Positionnements de fonctionnement :
. Verticale, Horizontal, à Plat.
Alimentation :
Tension primaire : 95÷250 V~
Tension secondaire : 12 VDC 500 mA
. Distribution de l'alimentation vers l'interface réalisée par le cordon
de d'alimentation spécifique de 250 mm (livré avec le kit) à
connecter en aval du module d'alimentation indifféremment dans l'un
des deux ports dédiés
Alimentation de l'Interface Wi-Fi :
. Obligatoire en 12 VDC via le module d'alimentation spécifique et le
cordon d'alimentation spécifique de 250 mm (livré avec le kit) à
connecter en aval dans le connecteur dédié
Câble de connexion
vers le Stop&Go
Alimentation du Stop&Go :
. Alimentation Phase et Neutre par le haut sur connecteur
extractible.
. Il est impératif de connecter la Phase et le Neutre aval du dispositif
associé ainsi que le conducteur de protection sur le connecteur situé
en bas du produit. Le Stop&Go ne fonctionnera pas correctement si
le conducteur de protection n'est pas connecté.
Créée le : 29/06/2017
2 / 16
