COMPACT LP
Système de régulation standard IQnomic
Débit/Pression
Régulation ventilateur
Ce type de régulation se paramètre individuellement pour
le ventilateur d'air introduit ou extrait.
Régulation débit
La régulation de débit consiste à maintenir constant le débit
d'air programmé. La centrale règle automatiquement le régime
des ventilateurs de manière à maintenir le débit, même si les fil-
tres commencent à s'encrasser, les diffuseurs à se colmater, etc.
Le respect du débit préprogrammé est ainsi assuré dès le
départ.
Régulation selon les besoins
La régulation à la demande du débit repose sur les signaux de
capteurs externes (capteur de dioxyde de carbone, etc.) raccor-
dés au module de commande. La valeur de consigne désirée
(séparée pour régime réduit et régime élevé) se programme en
pourcentage du signal d'entrée.
Régulation auxiliaire
Le système régule le débit en permanence de manière à ce
qu'il soit le même pour l'une comme pour l'autre ventilateur. Si
un ventilateur est régulé selon la pression et selon les besoins,
l'autre peut être régulé en esclave au même débit.
Régulation de pression
La régulation de pression maintient une pression constante dans
les canalisations par variation automatique du débit d'air. C'est
pourquoi ce type de régulation est également appelé Régula-
tion VAV (Variable Air Volume).
La régulation de pression s'utilise, par exemple, lorsque des
fonctions de registre segmentent le débit d'air dans le système
de ventilation.
La pression dans les gaines est mesurée par un capteur de pres-
sion externe installé dans le circuit. La valeur de consigne dési-
rée (séparée pour régime réduit et régime élevé) se programme
en Pa.
Sous réserve de modifications sans avis préalable.

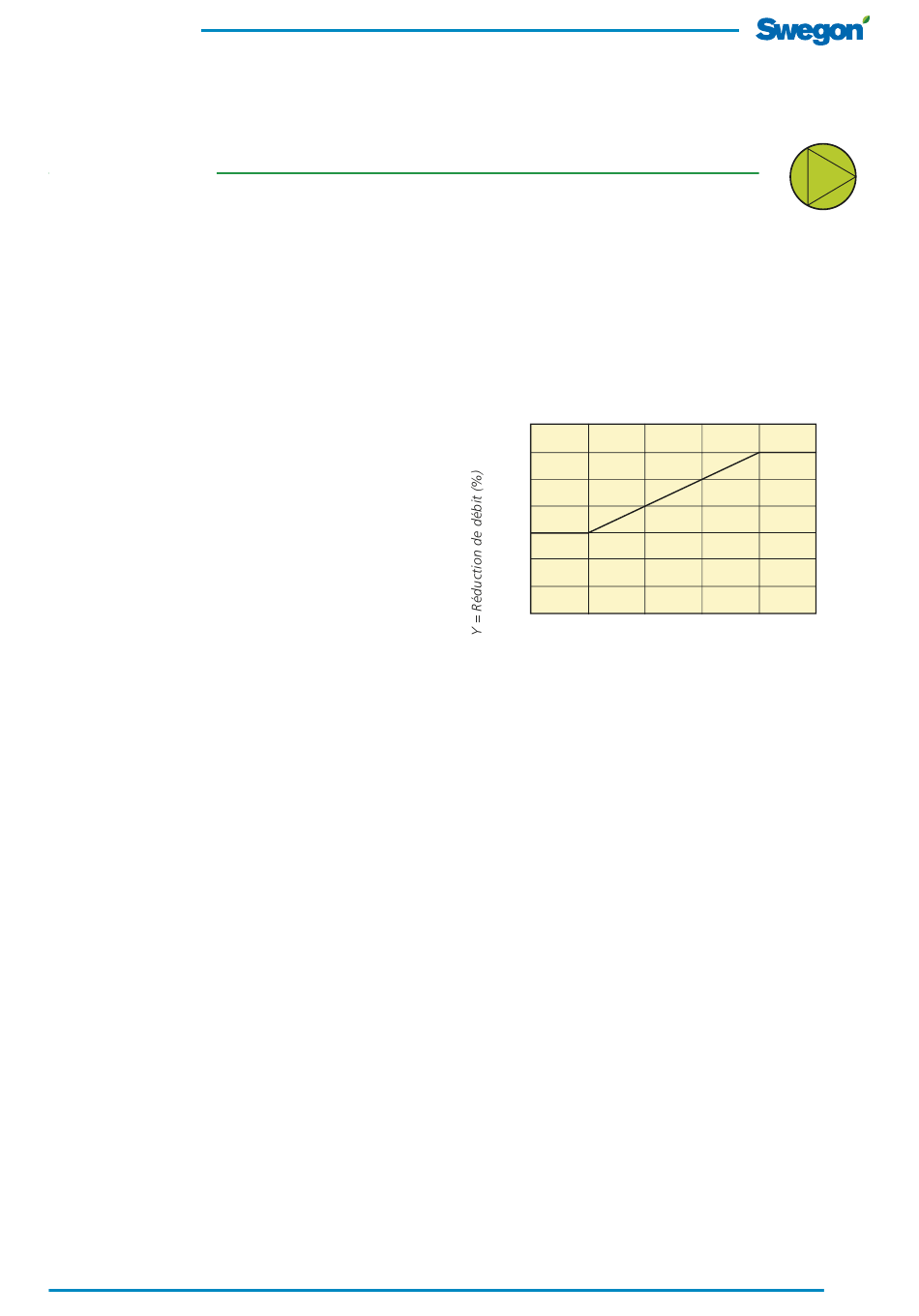

Compensation de débit saisonnière
La compensation extérieure du débit d'air peut être activée pour
réduire le débit d'air en hiver.
Cette compensation saisonnière permet d'économiser l'énergie
et de réduire les coûts d'exploitation des ventilateurs, du post-
chauffage et des autres systèmes de chauffage du bâtiment.
La fonction ne peut pas être combinée à la régulation de débit
ou de pression. La fonction n'a pas d'effet en cas de régulation
du débit d'air selon le besoin.
0%
-10%
-20%
Y1
-30%
X1
-40%
-50%
-30
-20
X = Température de l'air extérieur
(° C)
Compensation extérieure sur la base des paramètres usine:
Température extérieure +10° C (point de rupture X2): La compensation dé-
marre et s'effectue progressivement entre 0 et 30 % jusqu'à une température
extérieure de -20° C.
Température extérieure –20°C (Point de rupture X1): Une compensation
constante s'effectue à 30 % (réduction max. Y1).
Régulation débit/pression - point de consi-
gne minimum
Lorsque la charge de chauffage augmente alors que l'unité est
en mode Régulation ERS ou régulation d'air introduit, la derniè-
re étape de la séquence de régulation est un ralentissement du
ventilateur d'air introduit ou une activation du point de consi-
gne minimum pour l'air introduit et extrait.
Le fait de réduire la température programmée permet d'abaisser
la valeur de consigne de la température d'air introduit, et donc
de retarder l'entrée en action de cette fonction.
Débit d'air selon la densité
Les différentes densités de l'air sont en fonction de la tempéra-
ture. Cela signifie qu'un volume d'air spécifique se modifie selon
la densité.
La COMPACT corrige ce phénomène automatiquement afin de
toujours obtenir le volume d'air approprié.
Étalonnage
Le système contrôle la valeur zéro du capteur de pression et,
si cette valeur est incorrecte, effectue un nouvel étalonnage.
Cette fonction s'exécute automatiquement à chaque coupure
des ventilateurs durant plus de trois minutes.
OPTIMIZE
La fonction OPTIMIZE, comme son nom le suggère, optimise
les débits d'air de la CTA COMPACT pour le système WISE
connecté. Voir la documentation spéciale pour WISE.
20171201
X2
-10
0
+10
+20
