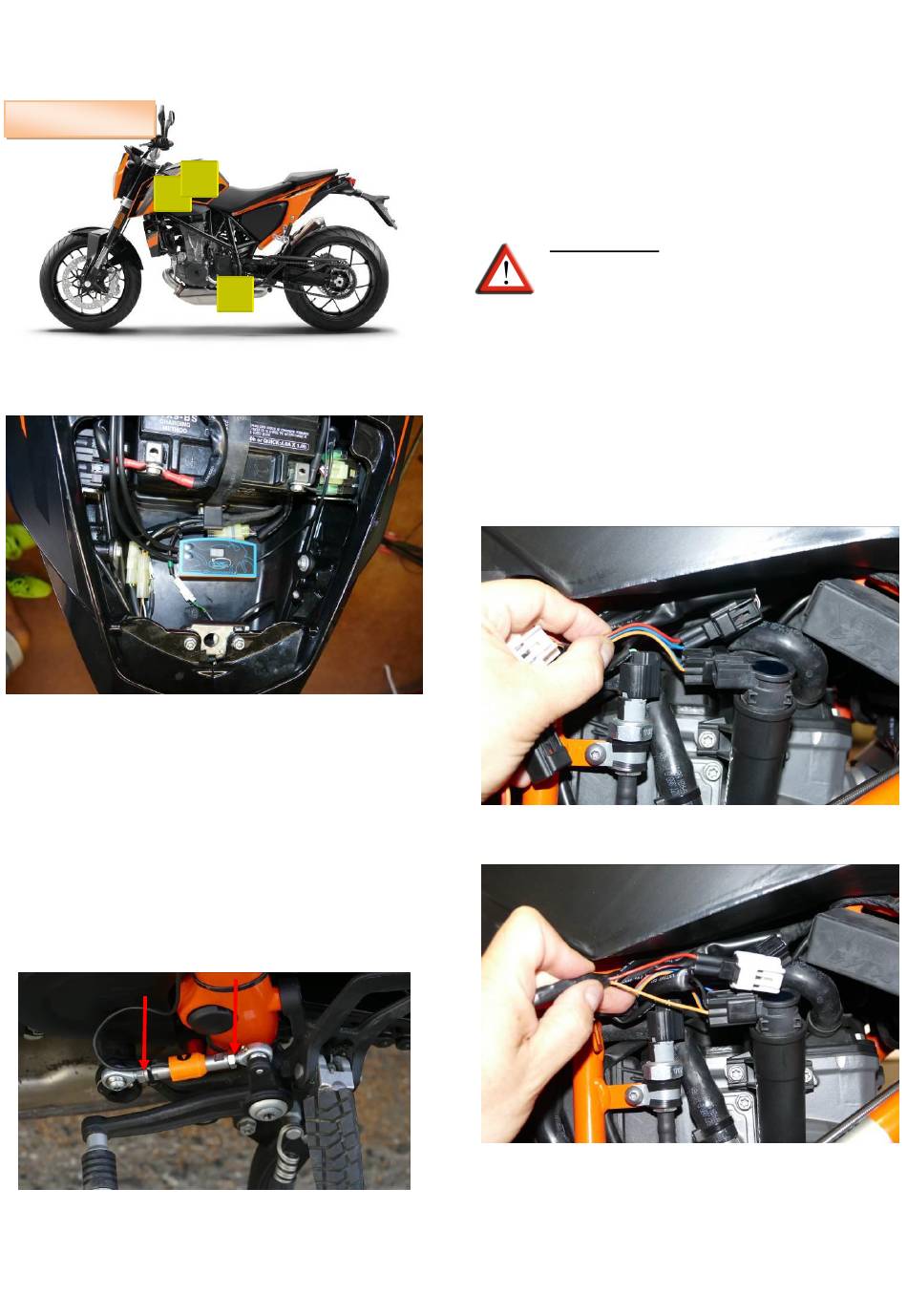

CÔTE GAUCHE
4
3.1 Fixez le boitier principal sous la selle
Connectez le fil noir à la batterie.
3.2 Installation du capteur
Le connecteur a un "filetage magique" c'est à dire dans
les 2 sens. Connectez le capteur à la tige fournieCoupez
si nécessaire. Serrez les écrous pour éviter les
déconnexions et la perte de fonctionnalité due aux
vibrations.
5
2
Assurez vous que le capteur et la tige ne touchent rien
lors des mouvements Placez le capteur loin de toute
source de chaleur. Assurez-vous que le fil fait une légère
boucle pour laisser de la marge lorsque le capteur est
sollicité La garantie ne couvre pas les fils endommagés.
ATTENTION: Ajustez bien la position du
capteur dans l'alignement de la tige. Un
mauvais positionnement pourait entrainer un
mauvais fonctionnement.
3.3 Installation des connecteurs aux bobines
Trouvez les 2 bobines du côté droit sous le réservoir.
Déconnectez les connecteurs, et intercalez les IRC.
Connectez celui avec la dérivation (fil BLEU) à la
bobine qui est le plus au fond, comme sur la photo.
1
Connectez l'autre sur la bobine de devant.
3
