b3+b4 Utilisez AFVALVEHY2.
Il relève de la responsabilité de l'installateur de protéger la
tuyauterie sur place contre le gel. Il est possible notamment
d'installer des vannes de protection antigel à tous les points les
plus bas de la tuyauterie sur place. Dans ce cas, installez toujours
les vannes de protection antigel par deux:
b3 Casse-vide (tête relevée pour alimentation en air)
b4 Vanne de protection antigel (tête baissée pour évacuation de
l'eau)
c c Vannes normalement fermées
(Recommandé – Fourni sur place).
Les vannes normalement fermées peuvent empêcher l'évacuation
de toute l'eau du système lorsque les vannes de protection antigel
s'ouvrent.
▪ En cas de coupure de courant: Les vannes normalement
fermées se ferment et isolent l'eau à l'intérieur de la maison. Si
les vannes de protection antigel s'ouvrent, seule l'eau à
l'extérieur de la maison s'évacue.
▪ Dans d'autres circonstances (exemple: en cas de panne de
pompe): Les vannes normalement fermées restent ouvertes. Si
les vannes de protection antigel s'ouvrent, l'eau à l'intérieur de la
maison s'évacue également.

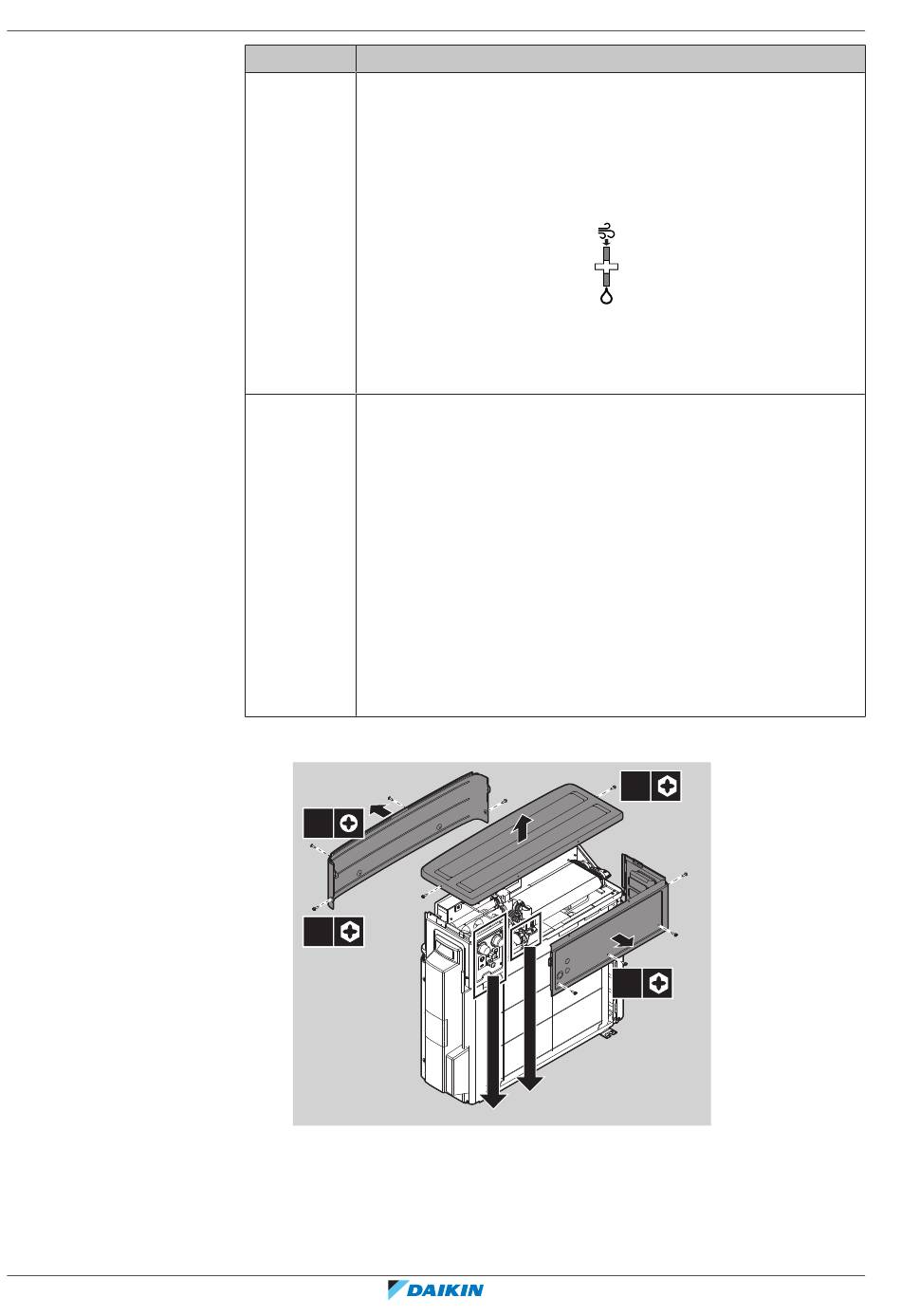

Raccorder a+b1+b2
2
2×
2×
a Pièce de raccordement pour b1
b1 Vanne de protection antigel (pour évacuation de l'eau)
b2 Casse-vide (tête relevée pour alimentation en air)
1 Ouvrez la plaque supérieure.
2 Ouvrez la plaque avant.
Description
b3
b4
2×
1
3
4×
4 (a+b1)
5 (b2)
