Séries MV/F, MVM/F, MVP/F, MVMP/F

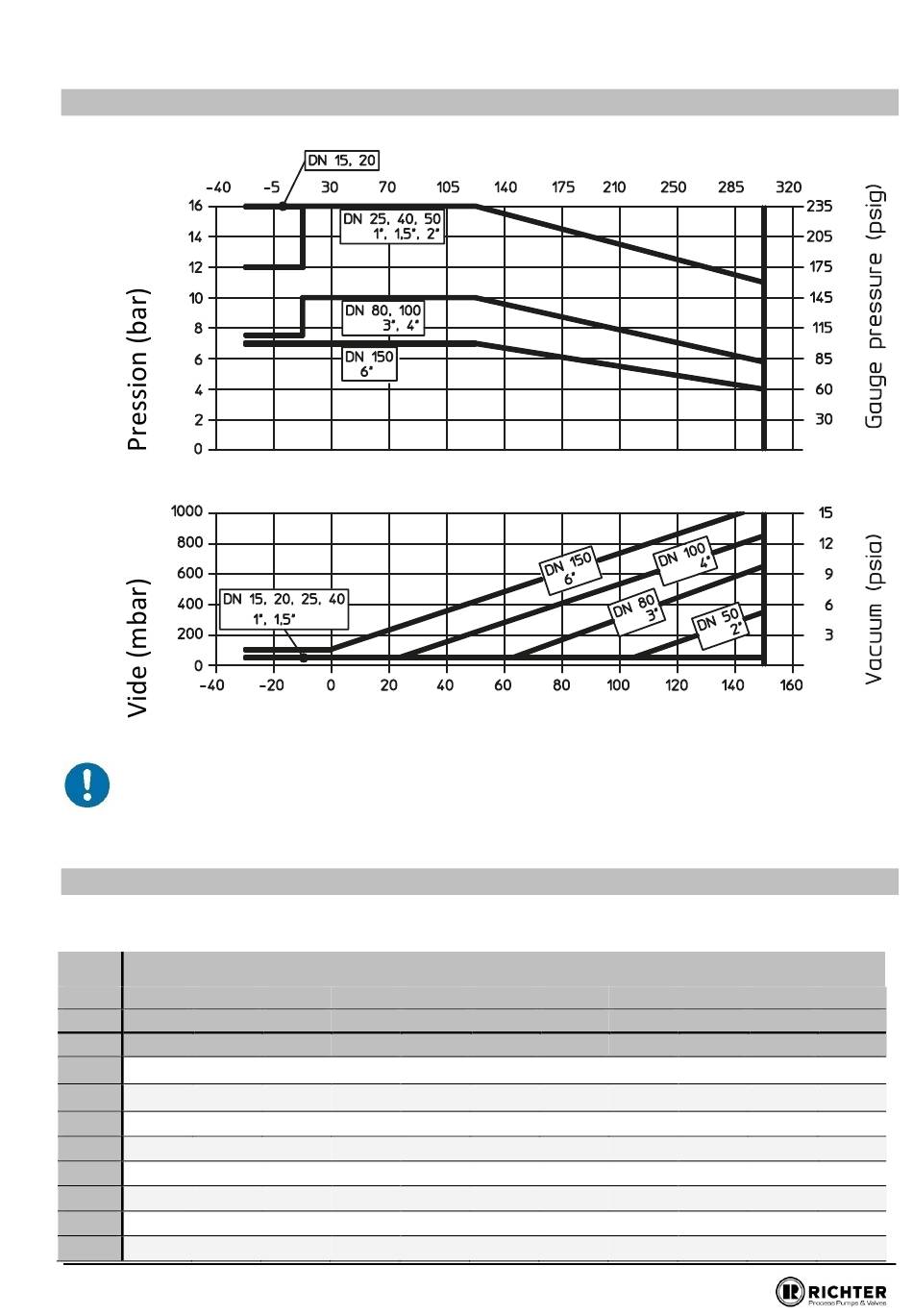

1.4 Diagramme de pression/température
En cas d'utilisation dans la plage des températures inférieures à zéro, il convient de respecter les
réglementations applicables dans le pays concerné.
1.5

Forces de fermeture requises

Les forces s'appliquent aux corps revêtus de PFA/PTFE et aux membranes en PTFE. D'autres forces sont
nécessaires pour les autres matériaux de revêtements et membranes.
bar 1 2
psi 14,5 29
DN N N
15 976 1040
20 1370 1473
25 1370 1473
40 1598 1863
50 1598 1863
80 2904 3645
100 5019 6105
150 6665 8744
9510-001-fr Révision 19
TM 10243 Édition 09/2020
Température (°F)
Température (°C)
p1 est indiqué pour p2 = 0 bar (pression relative)
3 4 5
43,5 58 72,5
N N N
1105 1181 1246
1572 1676 1779
1572 1676 1779
2133 2398 2663
2133 2398 2663
4383 5120 5861
7190 8273 9360
10825 12907 14985
6 8 10
87 116 145
N N N
1311 1441 1582
1880 2085 2287
1880 2085 2287
2931 3463 3997
2931 3463 3997
6598 8077 9556
10446 12616 14786
17067
Page 5
12 14 16
174 203 232
N N N
1712 1842 1972
2494 2697 2904
2494 2697 2904
4529 5073* 5616
4529 5073* 5616
