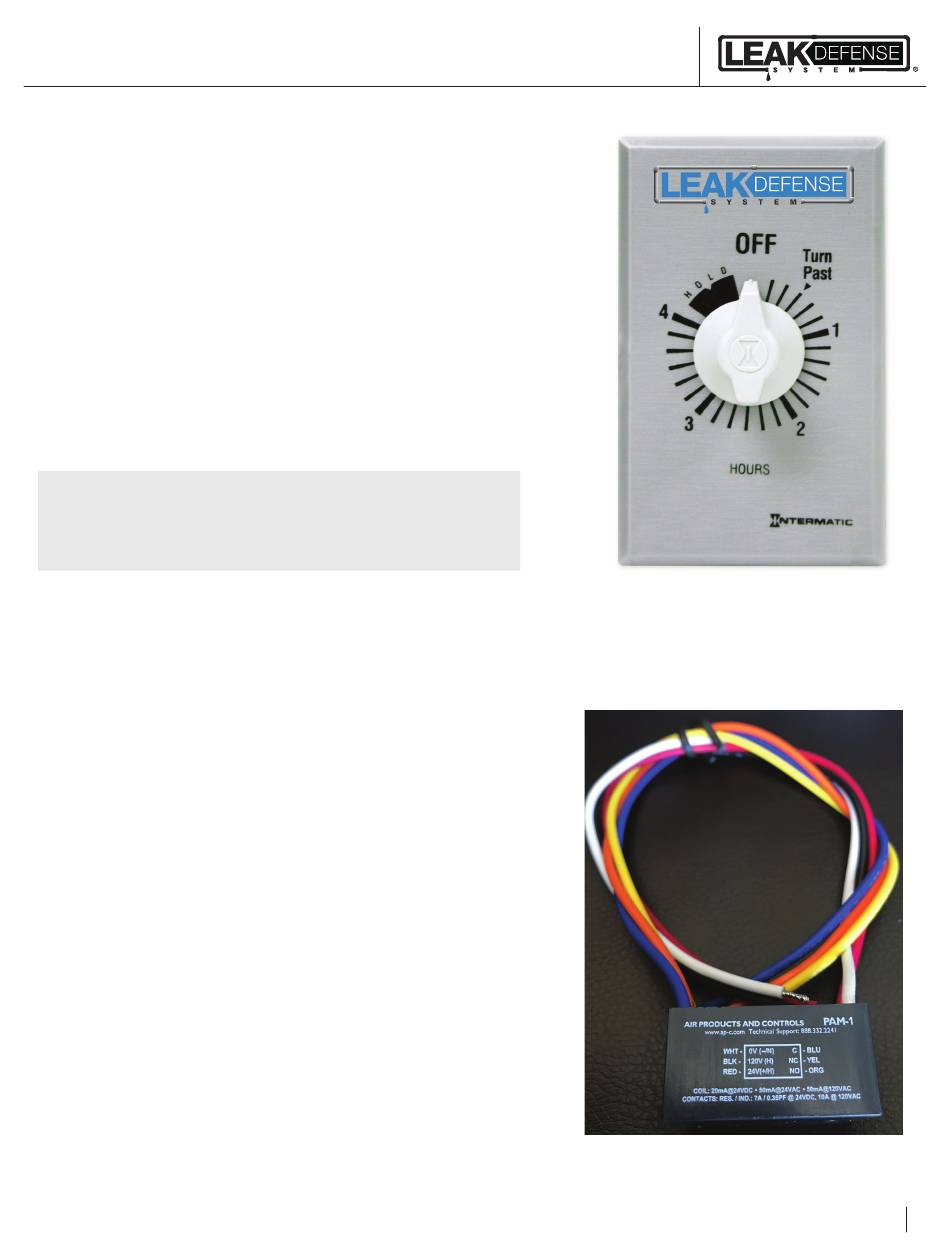

Connexion d'une minuterie à ressort
enroulé Intermatic à l'API LDS-3
Connectez un fil de la minuterie à IN- (en dessous de veille)
Connectez l'autre fil à -REF.
Placez un cavalier de IN + (en dessous de veille) à + REF
Le cadran jaune sur l'API doit faire face à 2.
Lorsque la minuterie est activée, vous devriez voir le panneau de
contrôle du système de défense contre les fuites passer du mode
domestique au mode veille. Lorsque le chronomètre s'épuise, le
système de défense contre les fuites devrait retourner à la maison ou
à l'extérieur.
ATTENTION: Mettre le système de défense de fuite en
veille signifie pas d'eau qui coule dans la maison est
surveillée. Une fuite ne passera pas en mode veille.
Instructions de câblage pour un relais PAM
Connectez le fil bleu de PAM1 à IN- (en dessous de veille) sur API
Connectez le fil orange de PAM1 à -REF sur API
Placez un cavalier de IN + (en dessous de veille) à + REF sur API
Connectez le fil rouge de PAM1 à la borne MV / P (vanne / pompe
principale) du contrôleur d'irrigation.
Connectez le fil blanc de PAM1 à COM sur le contrôleur d'irrigation
Le cadran jaune sur l'API doit faire face à 2.
Lorsque l'arrosage commence, vous devriez voir le panneau de contrôle
de fuite de fuite de la maison ou de l'extérieur à la veille. Lorsque
l'irrigation s'arrête, la défense contre les fuites devrait retourner à la
maison ou à l'extérieur.
Vous pourrez peut-être commencer l'irrigation manuellement pour
tester.
