ÉTAPE 15:

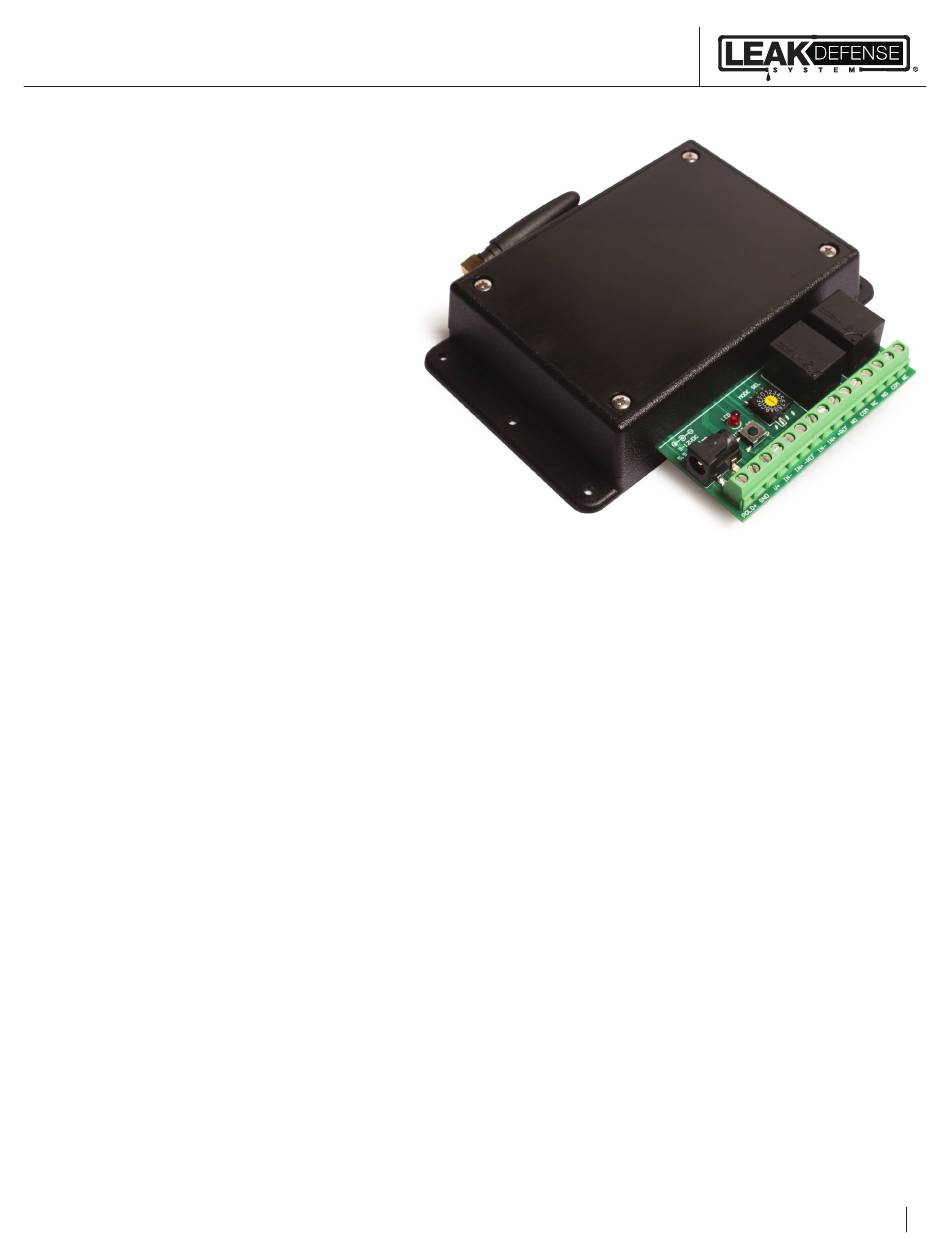

Interface du panneau d'alarme
API
POLD + si vous deviez câbler un capteur POLD
à l'API (et il est polarisé), le capteur aurait son fil
noir allant à GND et son fil rouge allant à POLD +.
Lorsque le POLD + passe au niveau GND, il se
déclenche.
Pour réinitialiser l'alarme: Assurez-vous d'abord
que le capteur est complètement sec. Puis
appuyez et maintenez le bouton TEST sur l'API
pendant 3 secondes. La LED s'éteindra jusqu'à ce
que le bouton soit relâché et restera allumé jusqu'à
ce que la condition d'alarme soit finalement effacée
sur le panneau de commande.
La tension d'entrée ne doit pas dépasser 20 volts.
L'IN + devrait aller au potentiel d'entrée positif à travers un commutateur ou un fil.
L'IN- aurait besoin d'aller au potentiel négatif ou GND à travers un commutateur ou un fil.
Chaque opto-isolateur possède ses propres entrées IN + et IN- et il peut être câblé pour des signaux hauts, ou GND (bas).
Les signaux + REF et -REF sont utilisés comme références de tension pour les optos. + REF lit généralement 12VDC, alors
que -REF est GND.
Si (par exemple) vous voulez que le STANDBY soit activé quand son signal est mis à la terre, alors vous câbleriez l'IN + de
STANDBY au + REF et l'IN- passerait par un commutateur ou relais à GND. Si vous vous connectez à un panneau
d'alarme, assurez-vous que les GND ont le même potentiel en connectant leur GND aux broches API GND ou -REF.
Si (par exemple) vous souhaitez connecter un panneau d'alarme qui passe à 12 volts en mode AWAY. Branchez ensuite le
panneau d'alarme GND et HOME / AWAY IN- sur l'API GND ou -REF et connectez le HOME / AWAY IN + au signal de
déclenchement 12 volts AWAY. (Le mode HOME est lorsque le mode AWAY n'est pas activé.)
Voici les combinaisons MODE SEL valides:
0 - H/A DIS
STBY DIS
1 - H/A ENA
STBY DIS
2 - H/A DIS
STBY ENA
3 - H/A ENA
STBY ENA
4 - H/A DIS
STBY DIS
5 - H/A ENA
STBY DIS
6 - H/A DIS
STBY ENA
7 - H/A ENA
STBY ENA
8 - F est actuellement non utilisé
POLD DIS
POLD DIS
POLD DIS
POLD DIS
POLD ENA
POLD ENA
POLD ENA
POLD ENA
API-Alarm
L E A K
D E F E N S E
I N S T A L L A T I O N
16
G U I D E
