Montage

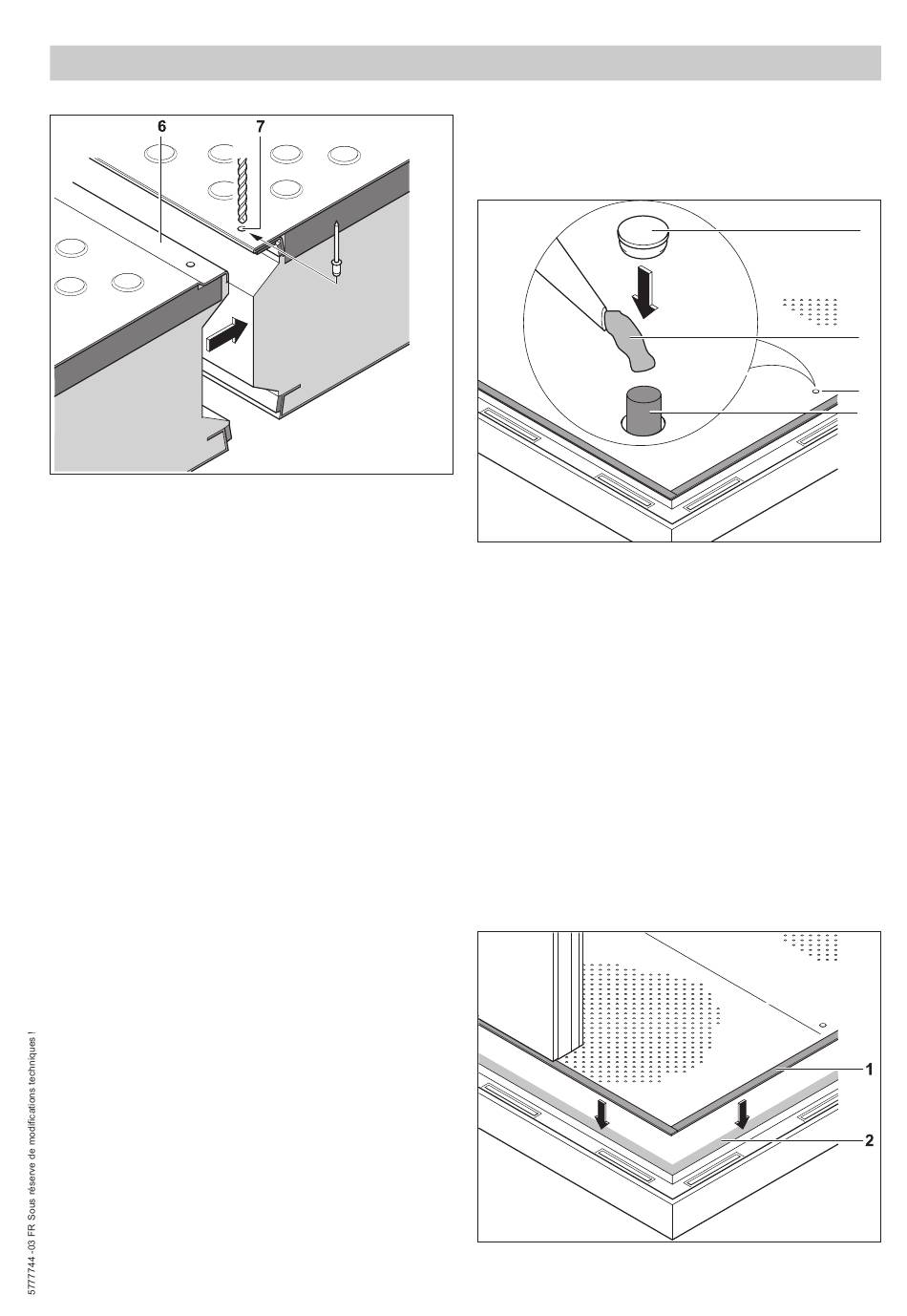

 À travers le trou existant (7) dans la tôle côté lan-
guette, percer un trou dans l'extrémité de la tôle de
l'élément opposé (6).
 Fixer le chevauchement des éléments de plancher
avec des rivets.
Perçages
 Utiliser des lubrifiants adéquats pour le perçage des
trous.
Exécuter les perçages suivant le plancher et dans le
L
respect des indications ci-après.
Plancher de 1600 N:
ƒ Foret d'un Ø de 3,3 mm
ƒ Perçage d'un trou d'une profondeur d'au moins
10 mm
ƒ Rivet aveugle d'un Ø de 3,2 mm
ƒ Pince de rivetage à main avec embouchure
(approprié aux aciers inoxydables) pour rivet
aveugle de 3,2 mm
Plancher de 3000 N, 4000 N et 5000 N:
ƒ Foret d'un Ø de 5,0 mm
ƒ Perçage d'un trou d'une profondeur d'au moins
24 mm
ƒ Rivet à tête fraisée d'un Ø de 5,0 mm
ƒ Pince de rivetage à main avec embouchure
(approprié aux aciers inoxydables) pour rivet à
tête fraisée de 5,0 mm
4.7 Obturation des orifices de manœuvre des ten-
deurs à crochets des éléments de plancher
L'emploi d'un marteau en acier risque de produire de
L
la rouille.
 Garnir les
orifices de manœuvre (3) avec les four-
rures de mousse thermo-isolante (4) fournies.
 Injecter la pâte d'étanchéité (2) jointe dans l'orifice
de manœuvre (3).
 Obturer les orifices de manœuvre (3) avec des
bouchons (1).
Utiliser un bouchon approprié au plancher.
L
Plancher de 1600 N:
ƒ Bouchon d'un Ø de 15,0 mm en acier inoxydable
Plancher de 3000 N, 4000 N et 5000 N:
ƒ Bouchon d'un Ø de 15,1 mm en acier inoxydable
moleté
4.8 Montage des éléments muraux
 S'assurer que la tôle intérieure au plancher dans la
1
2
3
4
9
