7.2.2 Montage jonction transversale QV 1
Il existe 3 largeurs de connecteurs transversaux qui peuvent être utilisés :
Largeur b [mm]
80
120
160
Étapes de montage voir FIg. 10 :
1 Aligner ST 1 à angle droit/parallèle.
2 Visser une pièce de serrage dans chaque rainure en T.
3 Frapper la pièce de distance avec le maillet.
b
1
GP 1
ST 1
2

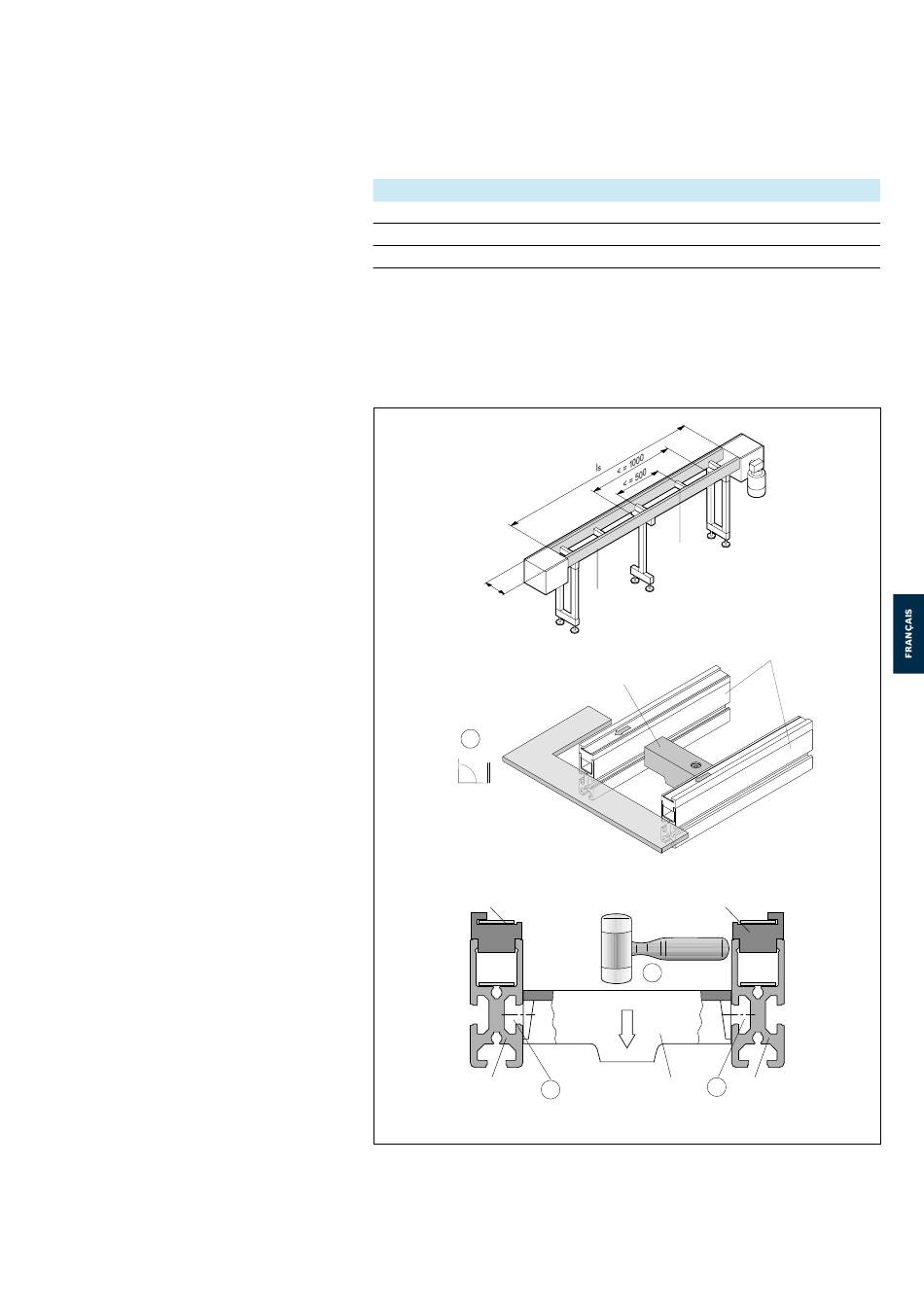

Fig. 10: Montage liaison transversale
Montage | ST 1 /AS 1/ UM 1
Numéro
3 842 521 342
3 842 521 343
3 842 521 344
QV 1
ST 1
QV 1
GP 1
3
2
QV 1
ST 1
3 842 558 536 Édition 02.2021, Bosch Rexroth AG
21/40
