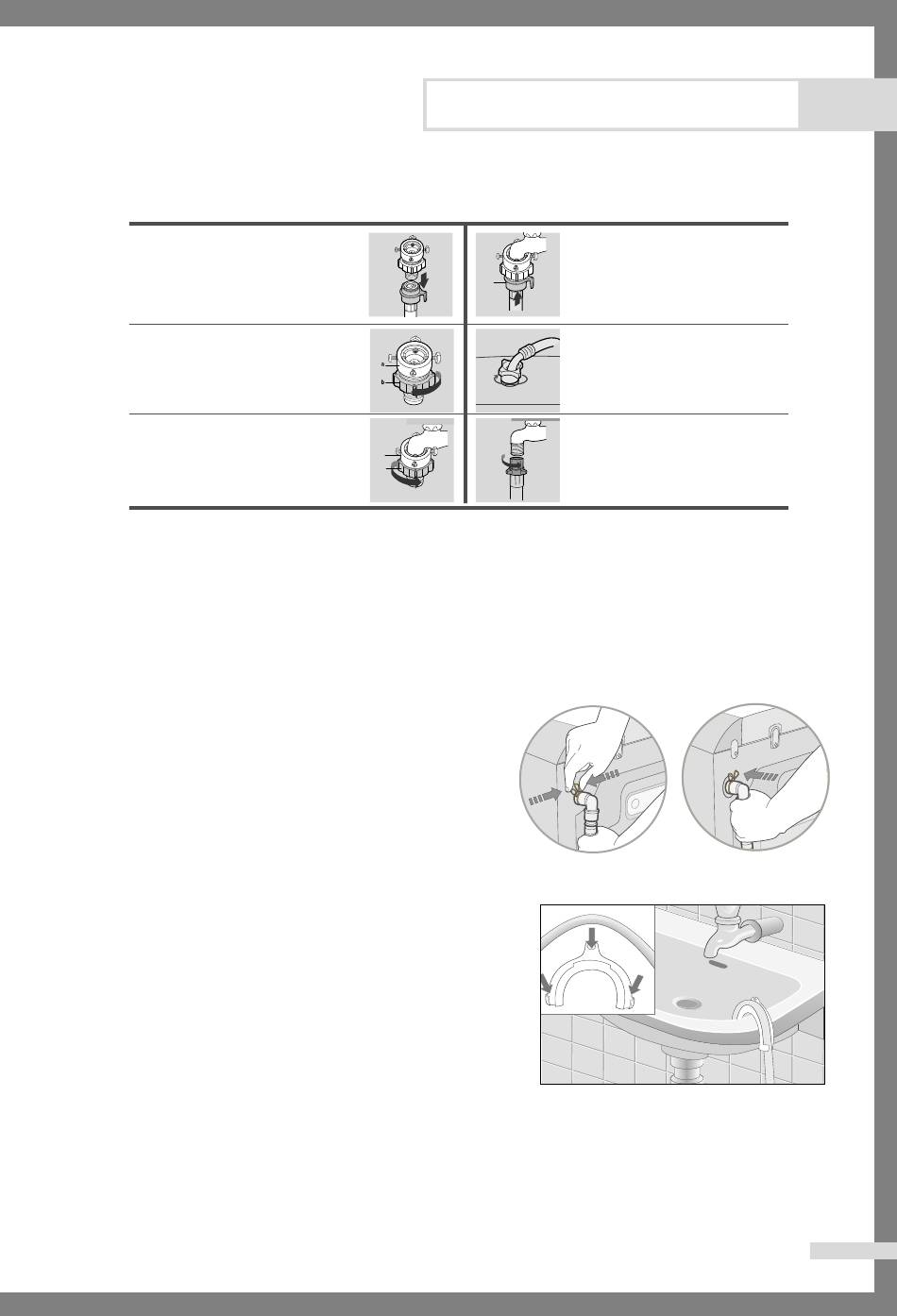

Raccorder le tuyau d'arrivée d'eau
1. Enlevez l'adaptateur du tuyau
d'arrivée d'eau.
2. Tout d'abord, à l'aide d'un tournevis
cruciforme, desserrez les quatre vis de
l'adaptateur. Ensuite, prenez l'adaptateur
et tournez la partie (b) dans le sens de la
flèche, jusqu'à obtenir un écart de 5 mm.
3. Raccordez l'adaptateur au robinet en
serrant fermement les vis.
Tournez ensuite la partie (b) dans le sens
de la flèche et faites correspondre (a) et
(b).
ATTENTION
Si, après avoir terminé le raccordement, de l'eau s'échappe du tuyau, répétez les
mêmes étapes. Utilisez un robinet de type conventionnel pour l'arrivée d'eau. Si le
robinet est à angle droit ou trop gros, enlevez la bague d'écartement avant d'insérer le
robinet dans l'adaptateur.
Remarque :
L'appareil doit être raccordé au réseau d'alimentation en eau à l'aide de
raccords neufs et non avec d'anciens raccords.
Procédures de raccordement du tuyau de vidange
Tout en maintenant vers le bas
1.
le raccord du tuyau de vidange,
placez le tuyau dans le sens
souhaité.
: Raccordez le tuyau à l'orifice de vidange et
appuyez sur l'adaptateur du tuyau pour le
fixer.
Positionner le tuyau de vidange
Le bout du tuyau de vidange peut être positionné de trois
façons différentes :
Sur le bord d'un lavabo.
Le tuyau de vidange doit être positionné à une hauteur
située entre 60 et 90 cm. Pour que le bout du tuyau reste
coudé, utilisez le guide plastique fourni. Vous pouvez le
fixer au mur avec un crochet ou au robinet avec un lien
pour que le tuyau de vidange ne bouge pas.
Raccordé au tuyau d'évacuation du lavabo
Le tuyau d'évacuation doit être situé au-dessus du siphon du lavabo, afin que le bout du tuyau
soit au moins à 60 cm du sol.
Sur un tuyau d'évacuation
Samsung vous conseille d'utiliser un tuyau vertical de 65 cm. Il doit mesurer au minimum 60
cm et au maximum 90 cm.
Installer le lave-linge
c
a
b
SAMSUNG lave linge mode d'utilisation
4. Raccordez le tuyau d'arrivée d'eau à
l'adaptateur. Abaissez la partie (c) du
tuyau d'arrivée d'eau. Lorsque vous
lâchez la partie (c), le tuyau se raccorde
automatiquement à l'adaptateur en
faisant un 'clic '.
5. Raccordez l'autre bout du tuyau
d'arrivée d'eau à la soupape
d'admission d'eau, en haut du lave-
linge. Vissez le tuyau dans le sens des
aiguilles d'une montre, jusqu'au bout.
•
Si le robinet est doté d'un pas de vis,
raccordez le tuyau d'arrivée d'eau au
robinet comme indiqué ci-contre.
5
