Performer Profile 600
Rotation du cylindre
01) Desserrez le dispositif de rotation du cylindre. Il se trouve directement sous les obturateurs, au niveau
de la partie inférieure du boîtier du réflecteur (schéma 09). Ne retirez pas le dispositif de rotation du
cylindre.
02) Tournez le cylindre dans la position souhaitée.
03) Une fois le cylindre positionné, serrez le dispositif de rotation du cylindre pour le verrouiller en place.
Installation avec un collier
Choisissez un collier adapté chez votre revendeur afin d'installer le projecteur sur une barre de fixation sur
laquelle vous pourrez régler sa position une fois qu'il sera installé (schéma 10).
01) Serrez fermement le collier sur le support de montage à l'aide du boulon de tuyau et de la rondelle
de blocage fournis.
02) Placez le collier sur la barre, puis serrez le boulon pour le maintenir en place.
03) Desserrez la vis cylindrique du collier et tournez le support de montage dans la position souhaitée.
04) Serrez la vis cylindrique pour verrouiller le projecteur en place.
Code commande : 33060
15

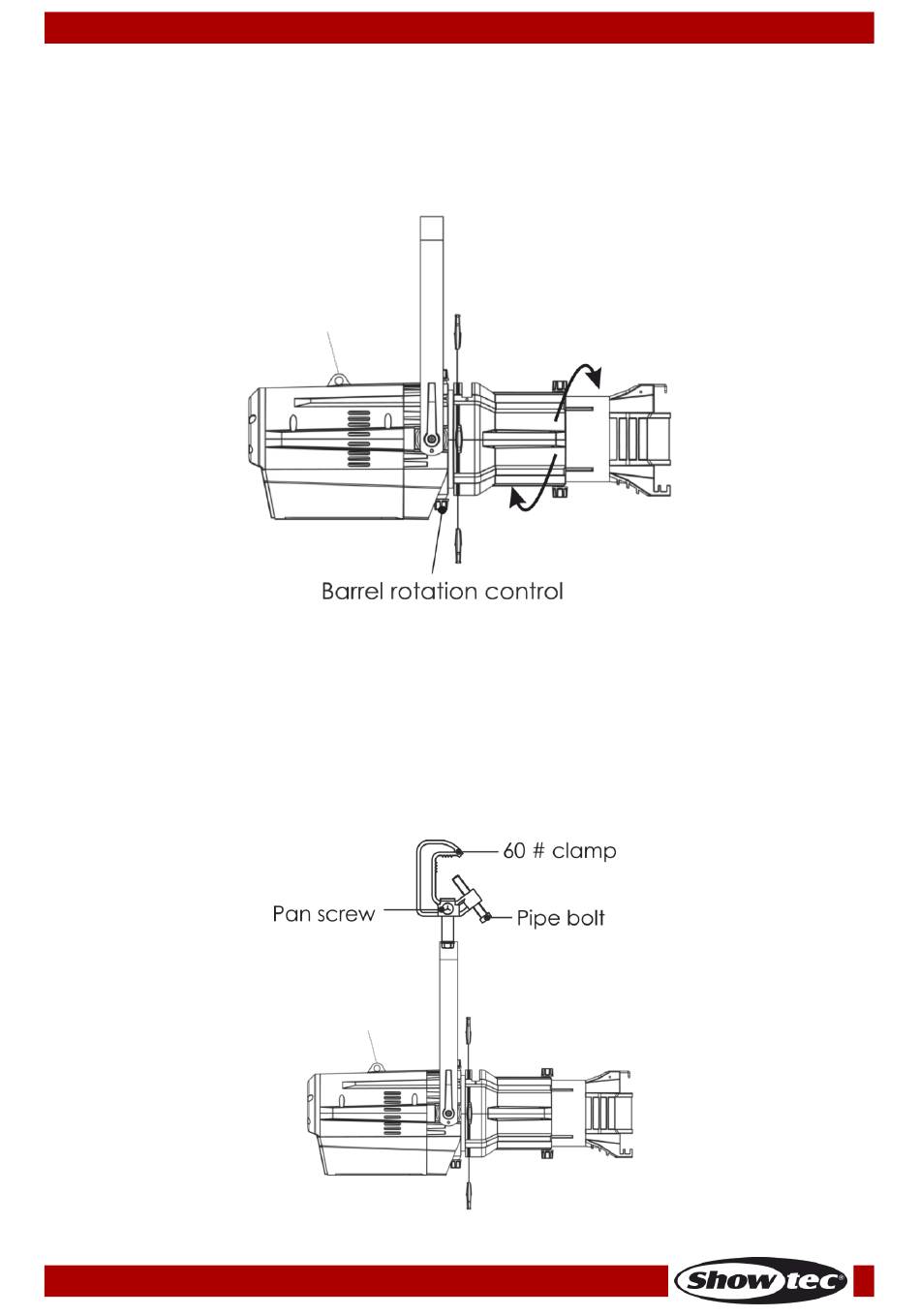

Schéma 09
