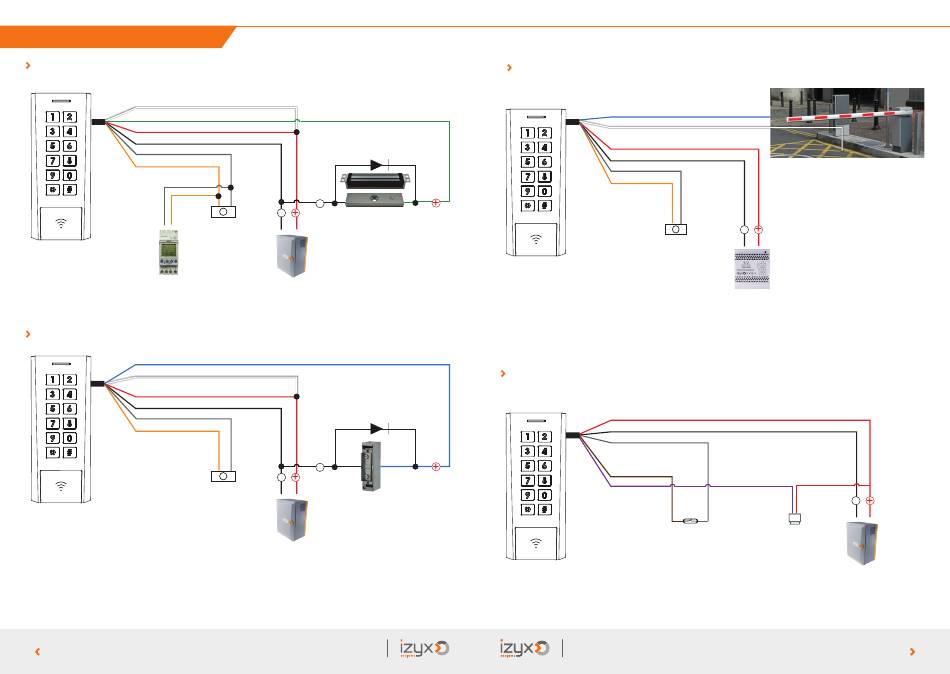

5. SCHÉMAS DE RACCORDEMENT
Dispositif de verrouillage électrique à rupture de courant
Blanc
Vert
Rouge
Noir
Gris
Jaune
Bouton poussoir *
55
24
Horloge DTD**
Dispositif de verrouillage électrique à émission de courant
Bleu
Blanc
Rouge
Noir
Gris
Jaune
Bouton poussoir *
55
24
* Bouton poussoir : Relais actif pendant la durée de la temporisation ou pendant la durée de pression sur
le bouton poussoir. En mode bistable, le bouton poussoir n'est pas opérationnel.
** Horloge : Relais actif pendant la durée de
programmation horaire
4
Diode
1N4004
fournie
-
-
Dispositif de verrouillage électrique
à
rupture de courant
Alimentation
12-24 V DC
Diode
1N4004
fournie
-
-
Dispositif de verrouillage électrique
à
émission de courant
Alimentation
12-24 V DC
www.izyx-systems.com
Dispositif commandé par un contact sec NO
Bleu
Blanc
Rouge
Noir
Gris
Jaune
Bouton poussoir *
55
24
* Bouton poussoir : Relais actif pendant la durée de la temporisation ou pendant la durée de pression sur
le bouton poussoir. En mode bistable, le bouton poussoir n'est pas opérationnel.
Raccordement d'un contact de position de porte pour gestion de l'alarme porte ouverte
trop longtemps et/ou porte forçée (voir page 10)
Rouge
Noir
Gris
Marron
Violet
Contact de position de porte
(contact fermé lorsque la
porte est fermée)
55
24
www.izyx-systems.com
Commande par contact sec NO
-
Transformateur
12-24 V AC
-
Buzzer, sirène,
flash, relais,...
Alimentation
Cette sortie délivre
12-24 V DC
uniquement du
courant DC
5
5
