ANNEXE 6 : INSTALLATION DES TUBES D'AIR SECONDAIRES
ET DU COUPE-FEU
38 ______________________________________________________________________________
1. En commençant vers l'arrière,
inclinez et insérez le tube d'air
secondaire arrière dans le trou du
fond de la canalisation droite.
Ensuite, levez et poussez le tube
vers la gauche dans le trou
correspondant de la canalisation de
gauche.

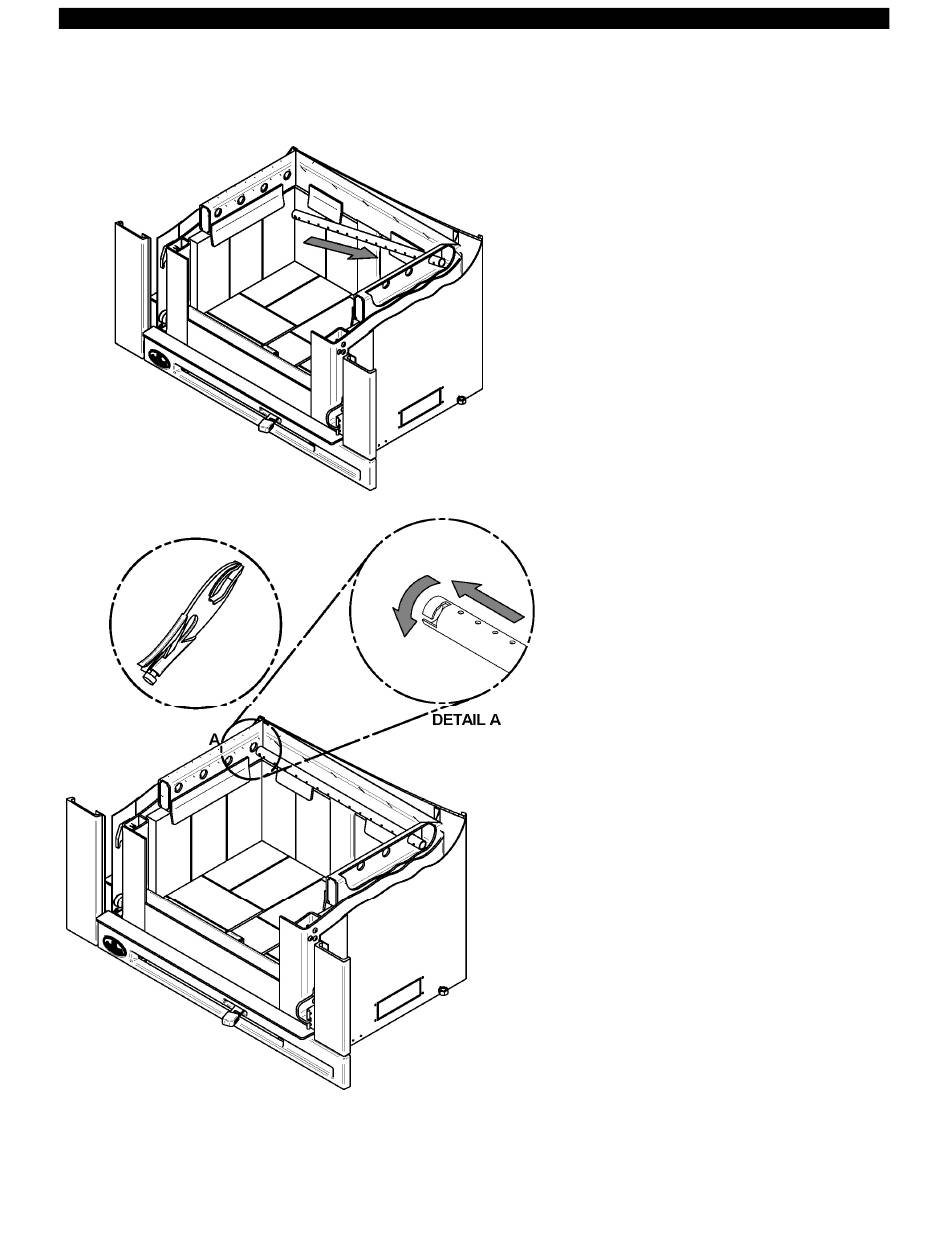

2. Alignez le chemin du tube et la
dent dans le trou de la canalisation.
Tenez le tube à l'aide d'une pince
de serrage et suivez le mouvement
décrit dans la figure ci-contre
(DÉTAIL A) pour le sécuriser en
place. S'assurer que la dent touche
le fond du chemin du tube.
3. Répétez l'étape 1 et 2 pour les 2
tubes arrière, puis installez les
coupe-feu avant d'installer les 2
tubes avant.
4. Retirez dans l'ordre inverse.
