Manuel d'installation et d'utilisation du Matrix encastrable
______________________________________________________________________________ 31

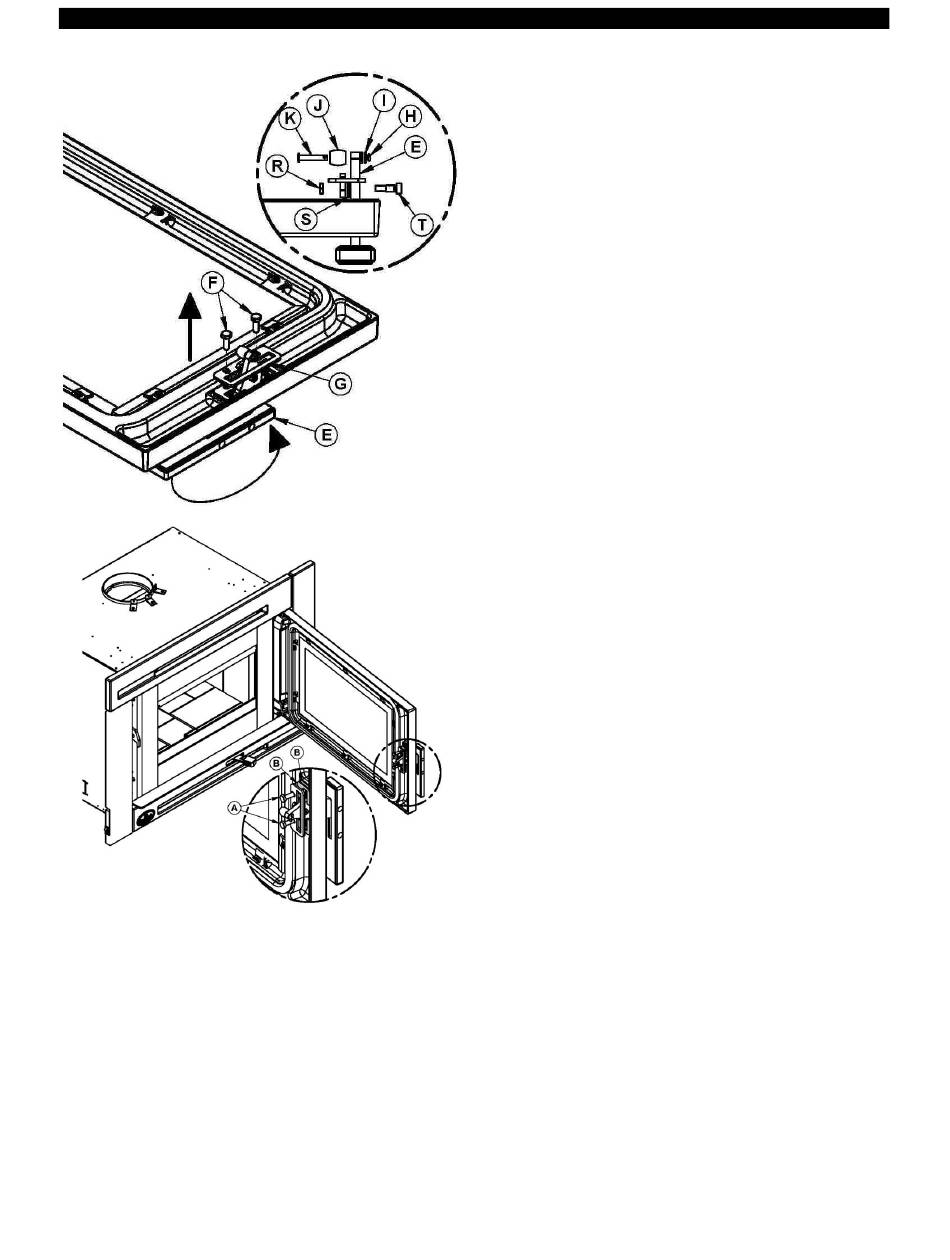

1. Pour inverser la poignée de porte (E),
retirez la goupille à ressort (H), les 2
rondelles (I) et le coussinet (J) et la goupille
cylindrique (K) assemblée.
2. Dévisser les 2 boulons (F) qui retiennent le
guide de poignée (G) en place. Retirez les
espaceurs de barrure (B).
3. Dévissez l'écrou autobloquant (R) en
premier et ensuite la vis à épaulement (T)
qui retient la poignée de porte (E) et la
rondelle (S) sur le guide de poignée (G).
4. Retirez la poignée de porte (E), faites-la
pivoter d'un demi-tour et remettrez-la à la
même position. Replacez les espaceurs de
barrure (B).
5. Assemblez le guide de poignée (G) ainsi que
la rondelle (S) sur la poignée de porte (E) à
l'aide de la vis à épaulement (T) et l'écrou
(R). Assurez-vous que les pièces sont bien
assemblées.
6. Sécurisez le guide de poignée (G) à l'aide
des boulons (F).
7. Réinstallez la goupille cylindrique (K) avec le
coussinet (J) assemblé, ainsi que les 2
rondelles (I) et sécurisez avec la goupille à
ressort (H).
Pour ajuster l'étanchéité de la porte, voir
Section 4.1.2 Ajustement de la porte.
