3.4.3 Manomètre

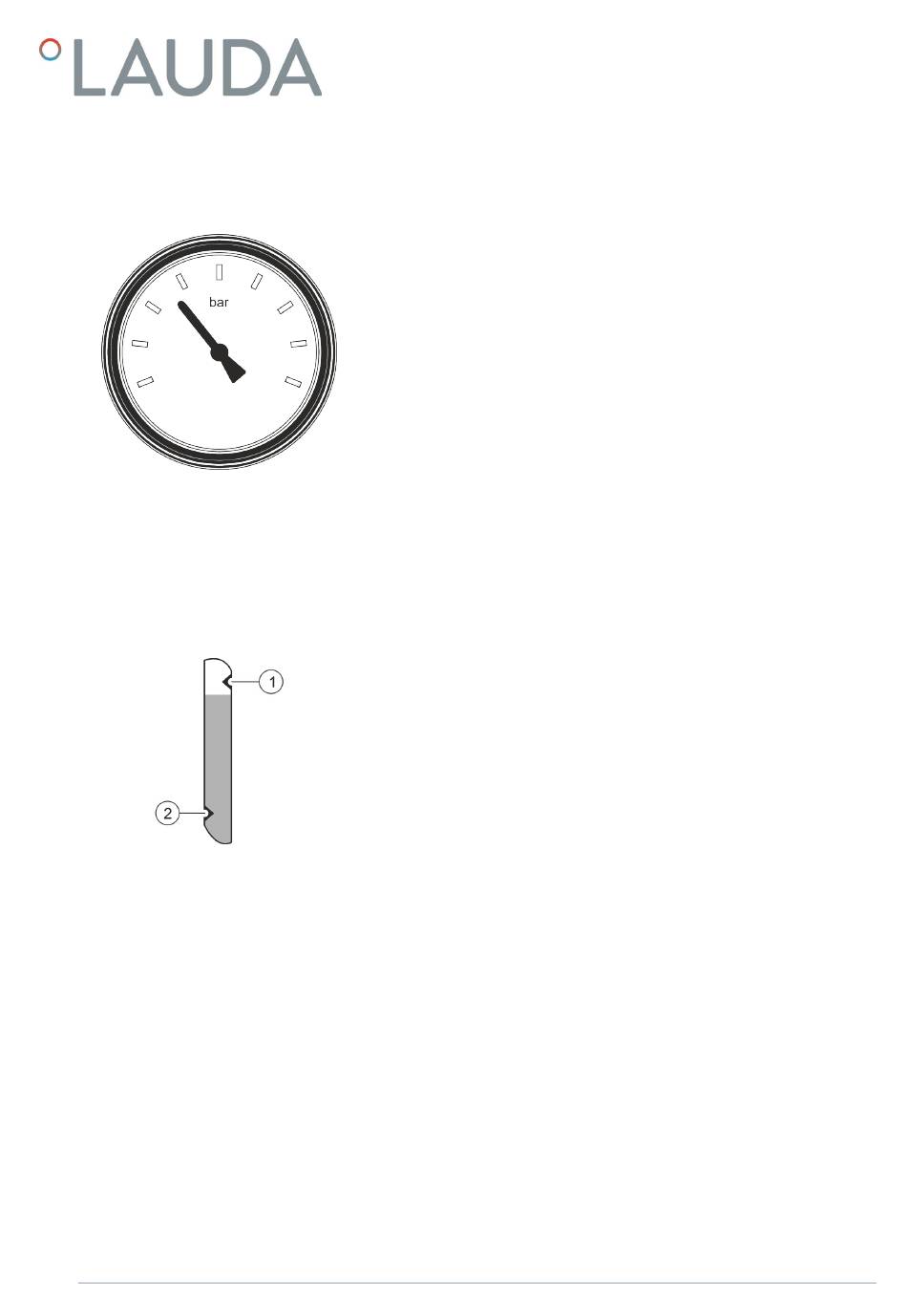

Fig. 8 : Manomètre
3.4.4 Indicateur de niveau
Fig. 9 : Indicateur de niveau
3.4.5 Groupe frigorifique
V7
Les types d'appareils à by-pass sont munis d'un manomètre permettant de
lire la pression réglée sur la pompe. La pression de la pompe se règle avec la
molette de by-pass qui se trouve à l'arrière de l'appareil.
L'indicateur de niveau permet de lire le niveau de remplissage du fluide de
thermorégulation dans le circuit.
La flèche en haut indique le niveau maximum de fluide dans l'appareil.
n
La flèche en bas indique le niveau minimum de fluide dans l'appareil.
n
1
Niveau maximum
2
Niveau minimum
Le groupe frigorifique est constitué entre autres des composants suivants :
compresseur
n
Dans le groupe frigorifique, un compresseur encapsulé de manière
entièrement hermétique est employé. Le compresseur est équipé d'une
protection contre les surcharges qui répond à la température et à la
puissance absorbée du compresseur.
condenseur
n
En cas de liquéfacteur refroidi par air, la chaleur de condensation est
dissipée dans le milieu ambiant. Pour ce faire, de l'air frais est aspiré par la
façade au moyen d'un ventilateur, cet air se réchauffe puis est transmis à
la face arrière de l'appareil.
évaporateur
n
Dans le bain interne, la chaleur est extraite du bain au moyen d'un
évaporateur à serpentin.
Microcool
19 / 58
