4. Présentation / description du fonctionnement
4. Présentation / description du fonctionnement
4.1 Présentation
Pos.
Description
1 Groupe motopompe à piston
1.1 Connecteur alimentation électrique
avec câble
1.2 Interrupteur de mise en marche/
d'arrêt
1.3 Entrée de signal pour contrôle de
niveau externe
2 Disque suiveur
3 Chariot porteur avec pied
(complet, en option avec poignée)
3.1 Tirant
3.2 Plateau
3.3 Poignée étoile
3.4 Goupille à ressort avec chaîne de
sécurité
3.5 Centrage du réservoir (dispositif en
caoutchouc)
3.6 Pied
4 Châssis (complet)
4.1 Jeu de roues
5 Poignées porteuses
6 Dispositif de remplissage avec pistolet
de graissage
7 Dispositif de remplissage avec manchon
de raccordement
1.3
1.2
SKF Lubrication Systems Germany AG
24-1560-3556
Elektr. Befüllpumpe
230 VAC / 50 Hz
Made in Germany
XYZ
25/09
2
3
4
3.3 /3.4
3.1
3.5
3.2
3.6
Page 15

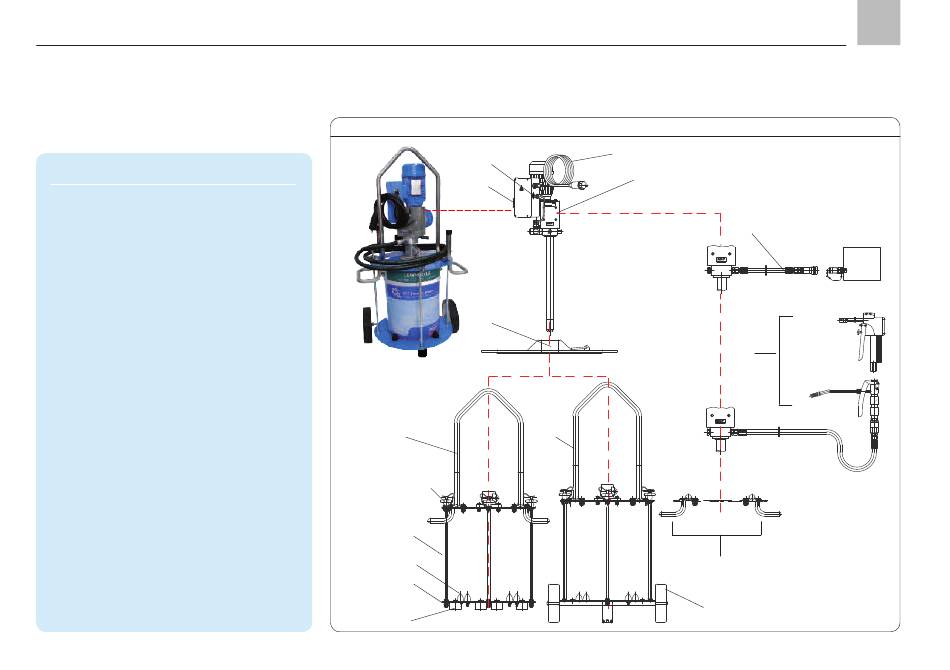

Composants de la pompe, fig. 1
1.1
1
7
6
5
4.1
FR
Pompe
côté client
