Bosch SM 210 LSN RW Instructions D'installation

INSTRUCTIONS
D'INSTALLATION

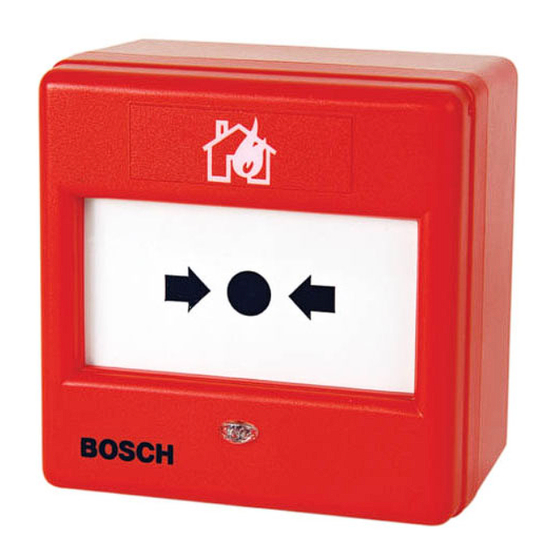

Déclencheur d'alarme incendie pour montage encastré (version intérieure)
Le déclencheur d'alarme incendie pour montage encastré se monte sur n'importe quel boîtier arrière
simple standard d'une profondeur minimale de 25 mm. Il convient de tenir compte de l'espace de
câblage nécessaire à l'arrière du déclencheur d'alarme, p. ex. un boîtier plus profond ou une
entretoise facilite l'installation. Le déclencheur d'alarme incendie pour montage encastré est livré
avec une entretoise.
Déclencheur d'alarme incendie pour montage en surface (version intérieure)
Le déclencheur d'alarme incendie pour montage en surface est livré avec le boîtier arrière sur lequel
il est monté. Une entrée de câble par l'arrière est prévue ; utilisez le gabarit ci-dessous (FIG.1) pour
percer des trous au-dessus ou au bas du boîtier arrière et installez un (A) ou deux (B) presse
-étoupe - diamètre maximal 20 mm (voir FIG. 2).
Caractéristiques mécaniques
Dimensions et détails de fixation : voir FIG. 3
Indice IP (suivant EN 60529) :
Plage de températures :
Matière du boîtier :

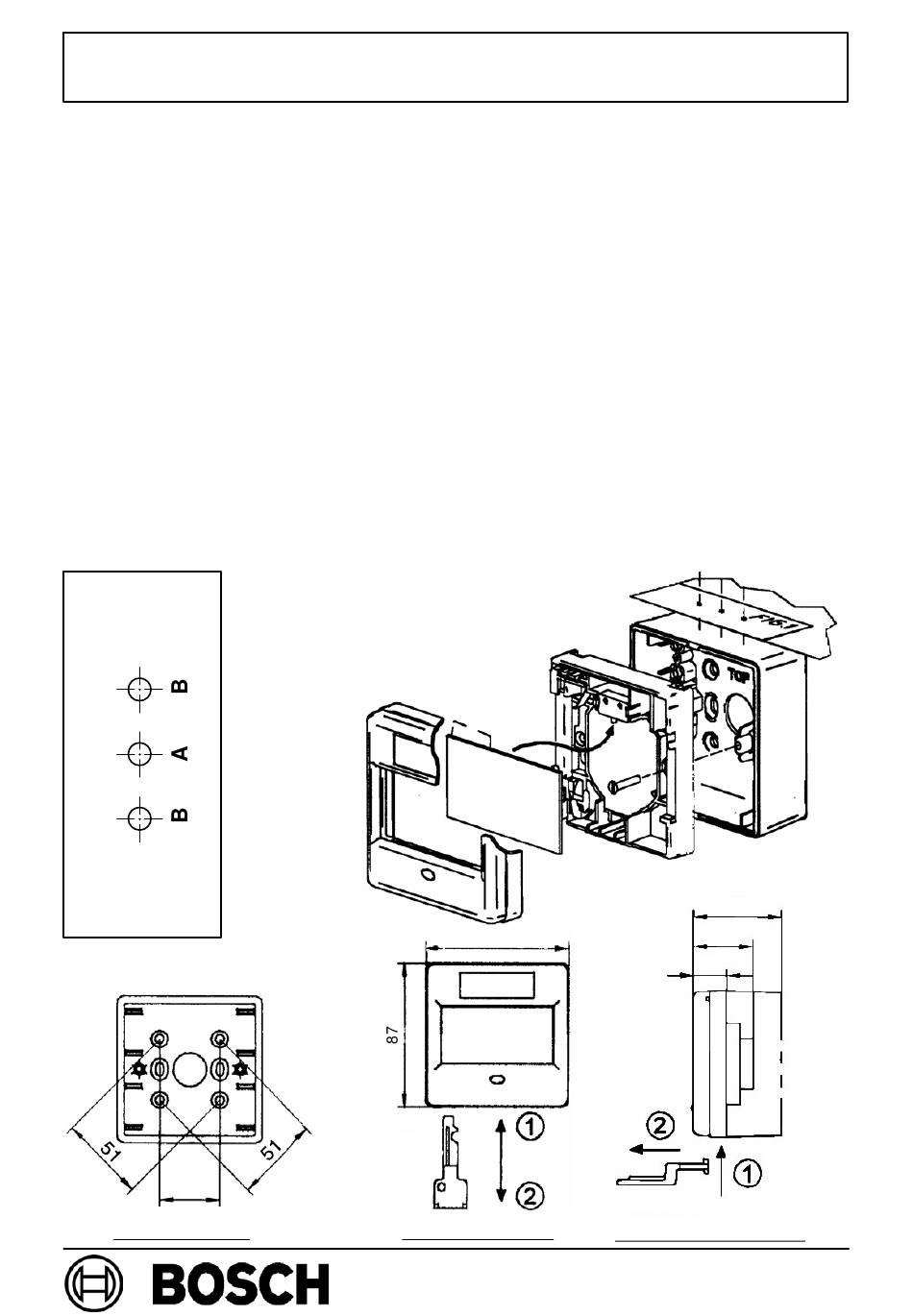

FIG. 1 Gabarit pour presse-étoupe
FIG.3 Dimensions [mm]
36
Cotes d'installation
IP54
- 25 _C à + 65 _C
plastique ABS
FIG. 2 Installation
Clé de
test
Test et réinitialisation
Page 1
DECLENCHEUR D'ALARME
INCENDIE SM 210 LSN RW
Caractéristiques électriques
Bornes :
pour câbles de 0,28 - 2,5 mm
Tension de fonctionnement :
Consommation :
Position des trous pour
les presse-étoupe
87
Clé de test
Retrait du couvercle avant
entrée et sortie,
2
10 à 31 V c.c.
0,4 mA
53
35,5
20
ENFONCER
FERMEMENT
F.01U.004.252
A1.fr / 29.12.2004
ST/PMF1/deh
