Raccordement électrique
50
7.3 Raccordement de l'appareil de mesure : Proline 500
AVIS
Limitation de la sécurité électrique en raison d'un raccordement incorrect !
‣
Ne faire exécuter les travaux de raccordement électrique que par un personnel
spécialisé ayant une formation adéquate.
‣
Respecter les prescriptions d' i nstallation nationales en vigueur.
‣
Respecter les règles de sécurité locales en vigueur sur le lieu de travail.
‣
Toujours raccorder le câble de terre de protection  avant de raccorder d' a utres câbles.
‣
Lors de l' u tilisation en zone explosible, tenir compte des consignes de la documentation
Ex spécifique à l' a ppareil.
7.3.1 Raccordement du câble de raccordement
AVERTISSEMENT
L
Risque d'endommagement des composants électroniques !
‣
Raccorder le capteur et le transmetteur à la même compensation de potentiel.
‣
Ne relier ensemble que les capteurs et transmetteurs portant le même numéro de série.
‣
Mettre le boîtier de raccordement du capteur à la terre via la borne à visser externe.

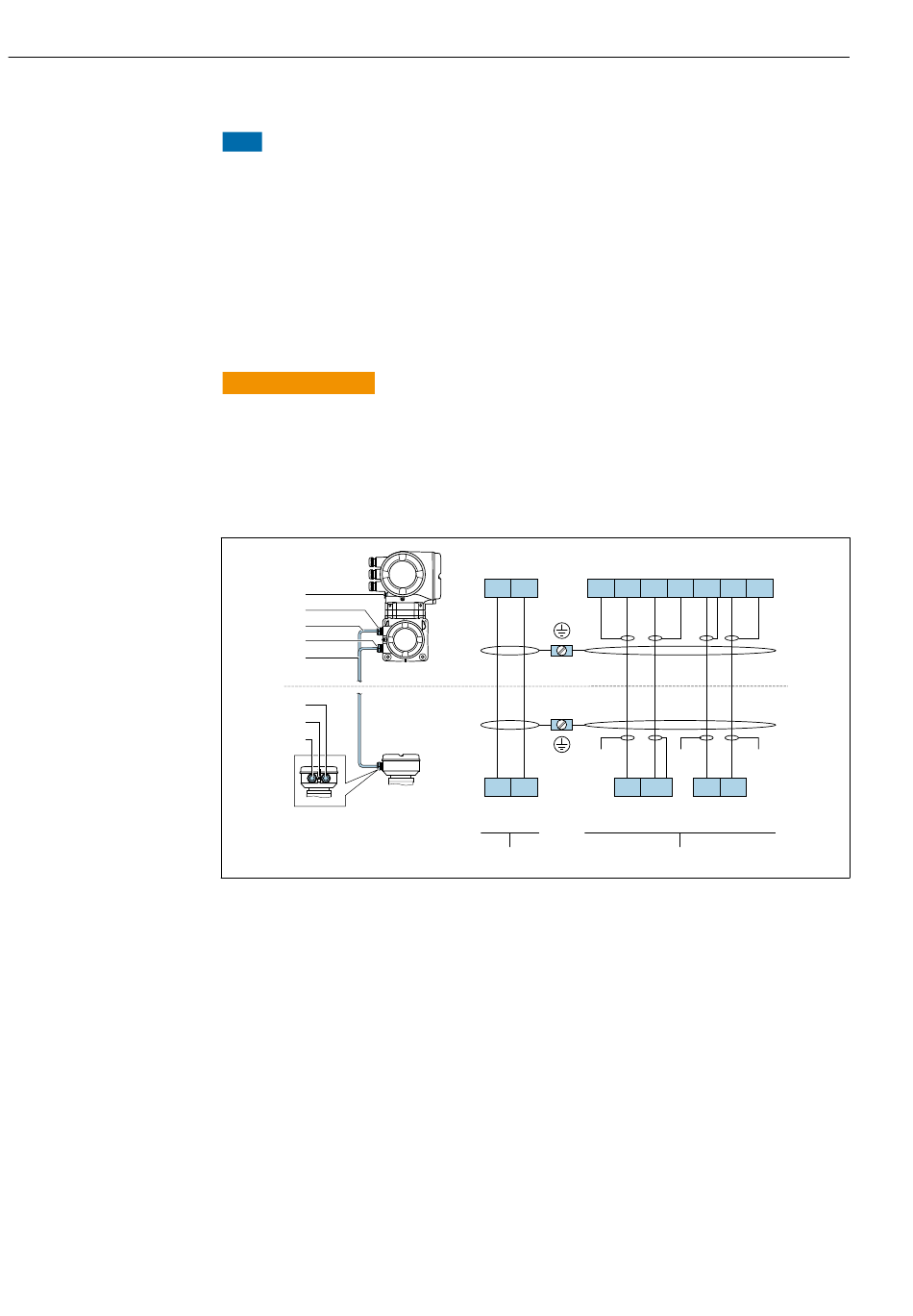

Occupation des bornes du câble de raccordement
1
2
3
4
5
6
7
8
1 Terre de protection (PE)
2 Entrée de câble pour câble de bobine du boîtier de raccordement du transmetteur
3 Câble de bobine
4 Entrée de câble pour câble de signal du boîtier de raccordement du transmetteur
5 Câble de signal
6 Entrée de câble pour câble de signal du boîtier de raccordement du capteur
7 Entrée de câble pour câble de bobine du boîtier de raccordement du capteur
8 Terre de protection (PE)
Raccordement du câble de raccordement au boîtier de raccordement du capteur
Raccordement via les bornes avec variante de commande "Boîtier" :
Option A "Aluminium, revêtu" →  51
Raccordement du câble de raccordement au transmetteur
Le câble est raccordé au transmetteur via les bornes →  52.
Proline Promag P 500 HART
ER ER S1 E1 E2 S2
+
42 41 6 5 7
n.c.
42 41 5 7
+
ER ER E1 E2
3
GND E S
8 4 36 37
n.c. n.c.
4 37
GND E
5
A0029145
