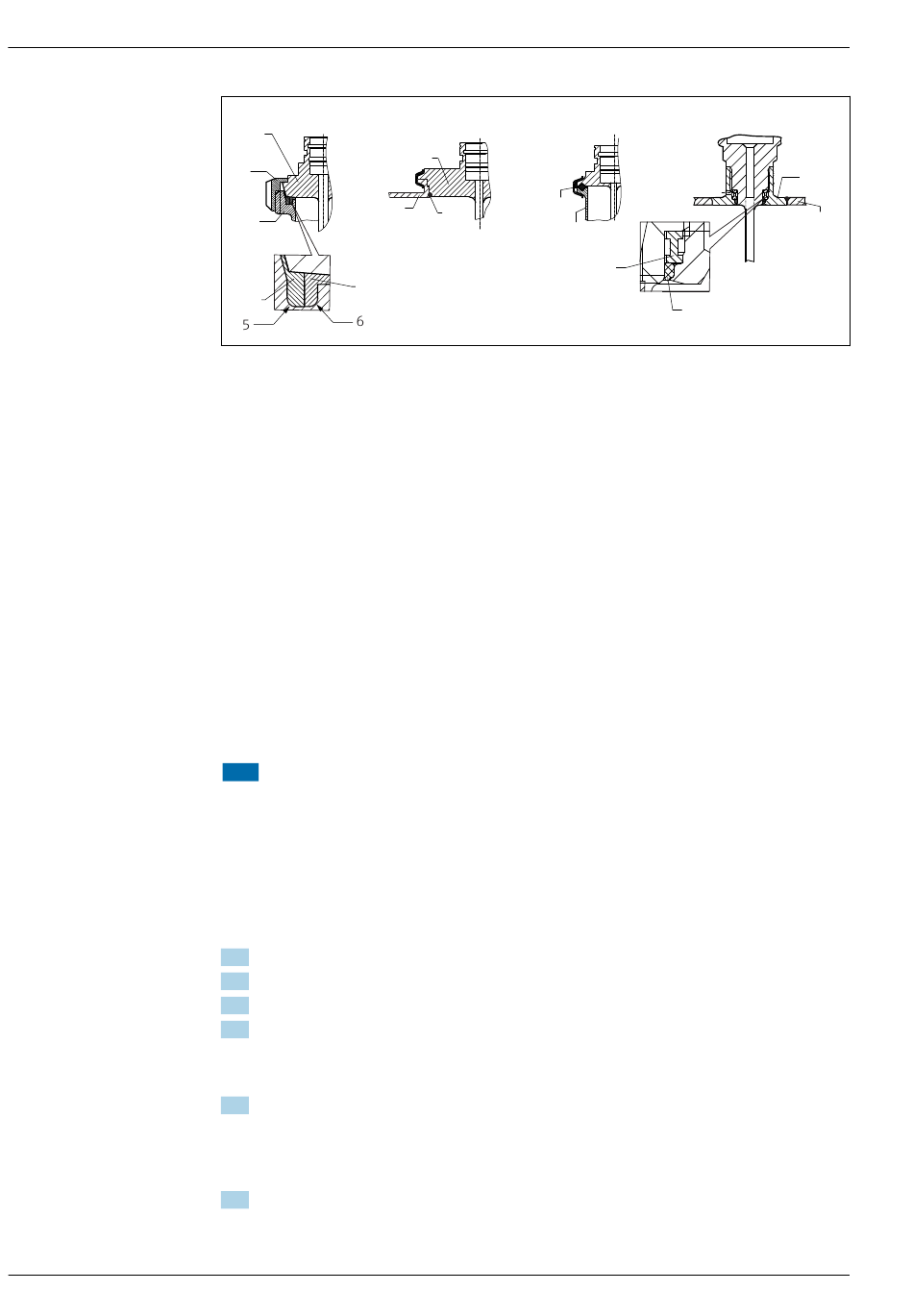

Instructions de montage détaillées pour les installations hygiéniques
A
Raccord laitier selon DIN 11851, uniquement en combinaison avec une bague d' é tanchéité à autocentrage
certifiée EHEDG
1
Capteur avec raccord laitier
2
Écrou-raccord
3
Contre-raccord
4
Bague de centrage
5
R0.4
6
R0.4
7
Bague d' é tanchéité
B
Raccord process Varivent
®
8
Capteur avec raccord Varivent
9
Contre-raccord
10
Joint torique
C
Clamp selon ISO 2852
11
Joint d' é tanchéité
12
Contre-raccord
D
Raccord process Liquiphant-M G1", montage horizontal
13
Adaptateur à souder
14
Paroi de la cuve
15
Joint torique
16
Bague de serrage
AVIS
Les mesures suivantes doivent être prises en cas de défaillance d'une bague d'étanchéité (joint
torique) ou d'un joint :
‣
Le capteur de température doit être retiré.
‣
Le filetage et le joint torique/la portée de joint doivent être nettoyés.
‣
La bague d' é tanchéité ou le joint doit être remplacé(e).
‣
Un nettoyage en place (NEP) doit être effectué après le montage.
Pour les raccords soudés, les travaux de soudure côté process doivent être réalisés avec tout le soin
nécessaire :
1.
Utiliser un matériau de soudage approprié.
2.
Souder à fleur ou avec un rayon de soudure ≥ 3,2 mm (0,13 in).
3.
Éviter les crevasses, les plis ou les interstices.
4.
Veiller à rectifier et polir mécaniquement la surface, Ra ≤ 0,76 µm (30 µin).
Tenir compte des points suivants lors du montage du capteur de température afin que sa
nettoyabilité ne soit pas affectée :
1.
Le capteur de température convient au nettoyage sans démontage pour le NEP (nettoyage en
place). Le nettoyage s' e ffectue en combinaison avec le tuyau/la conduite ou le réservoir/la
cuve. Capteurs de température montés dans des réservoirs/cuves en combinaison avec des
espaces morts : lors de l' i nstallation de l' a ppareil de nettoyage, veiller à pulvériser directement
le produit de nettoyage dans l' e space mort pour le nettoyer en profondeur.
2.
Les raccords Varivent® permettent un montage affleurant.
Capteur de température compactEasytemp TMR31, TMR35
B
8
9
11
10
pour boîtier VARINLINE
®
C
12
16
15
Endress+Hauser
D
13
14
A0040345
