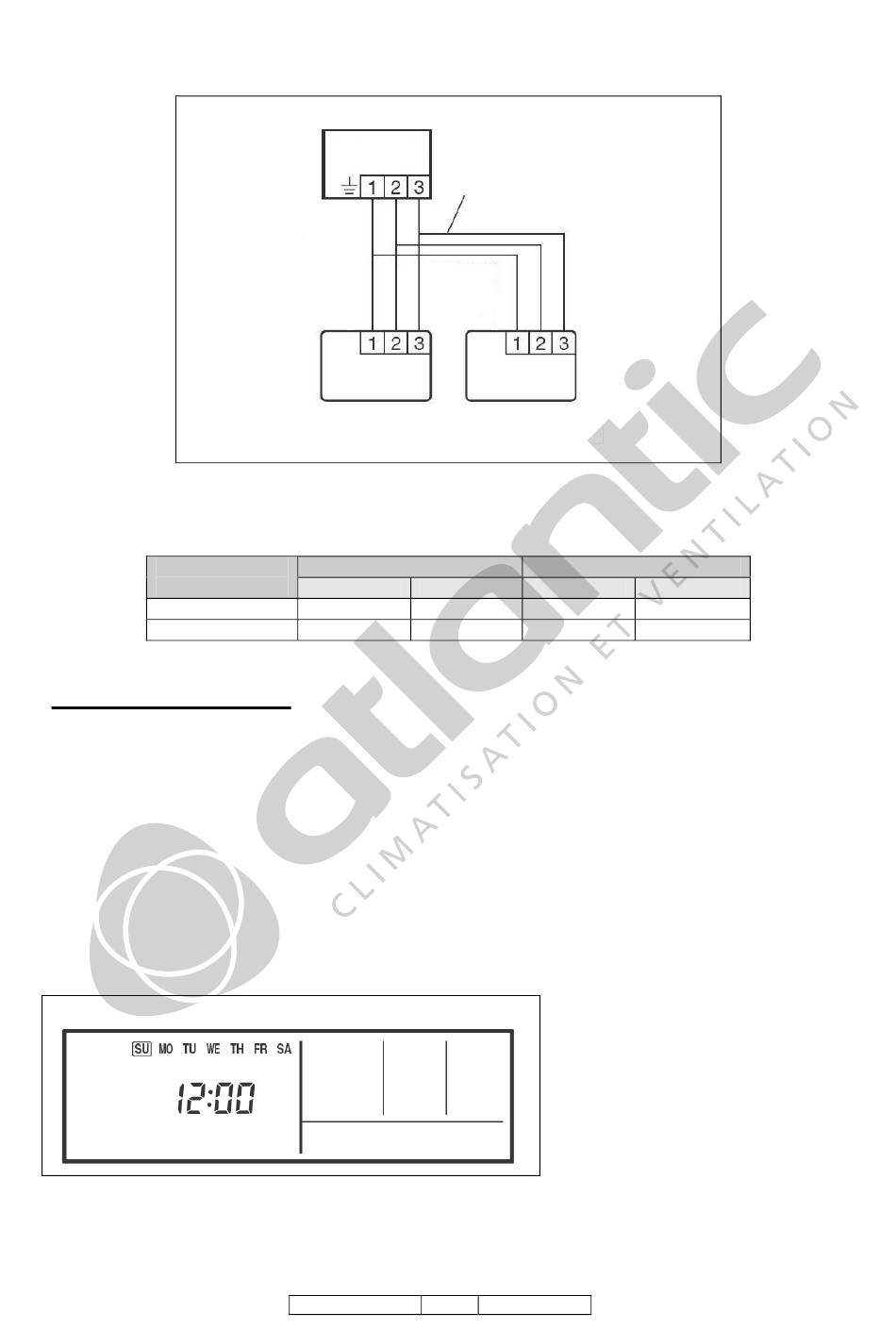

- Méthode de câblage (unité intérieure vers télécommande)
Fig. 6
- Réglez les micro-interrupteurs des télécommandes conformément au tableau ci-
dessous.
Nombre de
télécommandes
1 (normal)
2 (binôme)
5. Mise sous tension
1. Vérifiez le câblage de la télécommande et la position des micro-interrupteurs.
2. Remettez en place la façade de la télécommande.
N'oubliez pas de remettre le connecteur en place lors du remontage de la façade
(Fig.1 et Fig.2).
3. Vérifiez le câblage ainsi que la position des micro-interrupteurs
intérieures et extérieures, puis mettez les unités sous tension.
L'heure apparaît au centre de l'affichage de l'écran de la télécommande comme
indiqué sur la figure 7.
Fig. 7
Unité intérieure
Câble télécommande
Télécommande
Maître
Télécommande maître
SW 1 No. 1
SW 1 No. 2
ON
OFF
OFF
OFF
Janvier 2010
7
Télécommande
Esclave
Télécommande esclave
SW 1 No. 1
-
ON
NI 923 062 A
SW 1 No. 2
-
ON
des unités
