Alarmes/Messages de diagnostic

5.2 Alarmes

5.2 Alarmes
Le module d'entrées analogiques AI 8xU/I HF prend en charge les alarmes de diagnostic et
de processus.
Vous trouverez des informations détaillées sur l'événement dans le bloc d'organisation
d'erreur avec l'instruction "RALRM" (lire information complémentaire d'alarme) et dans l'aide
en ligne de STEP 7.
Alarme de diagnostic
Le module déclenche une alarme de diagnostic lorsque les événements suivants
surviennent :
● Absence de tension d'alimentation L+
● Rupture de fil
● Débordement haut
● Débordement bas
● Erreur de paramétrage
Alarme de process
Le module déclenche une alarme de process lorsque les événements suivants surviennent :
● Dépassement par le bas de la valeur limite inférieure 1
● Dépassement par le haut de la valeur limite supérieure 1
● Dépassement par le bas de la valeur limite inférieure 2
● Dépassement par le haut de la valeur limite supérieure 2
Les informations de démarrage du bloc d'organisation indiquent quelle voie du module a
déclenché l'alarme de process. La figure suivante montre comment les informations de
déclenchement du bloc d'organisation d'alarme de processus sont inscrites dans le double
mot de données locales 8.

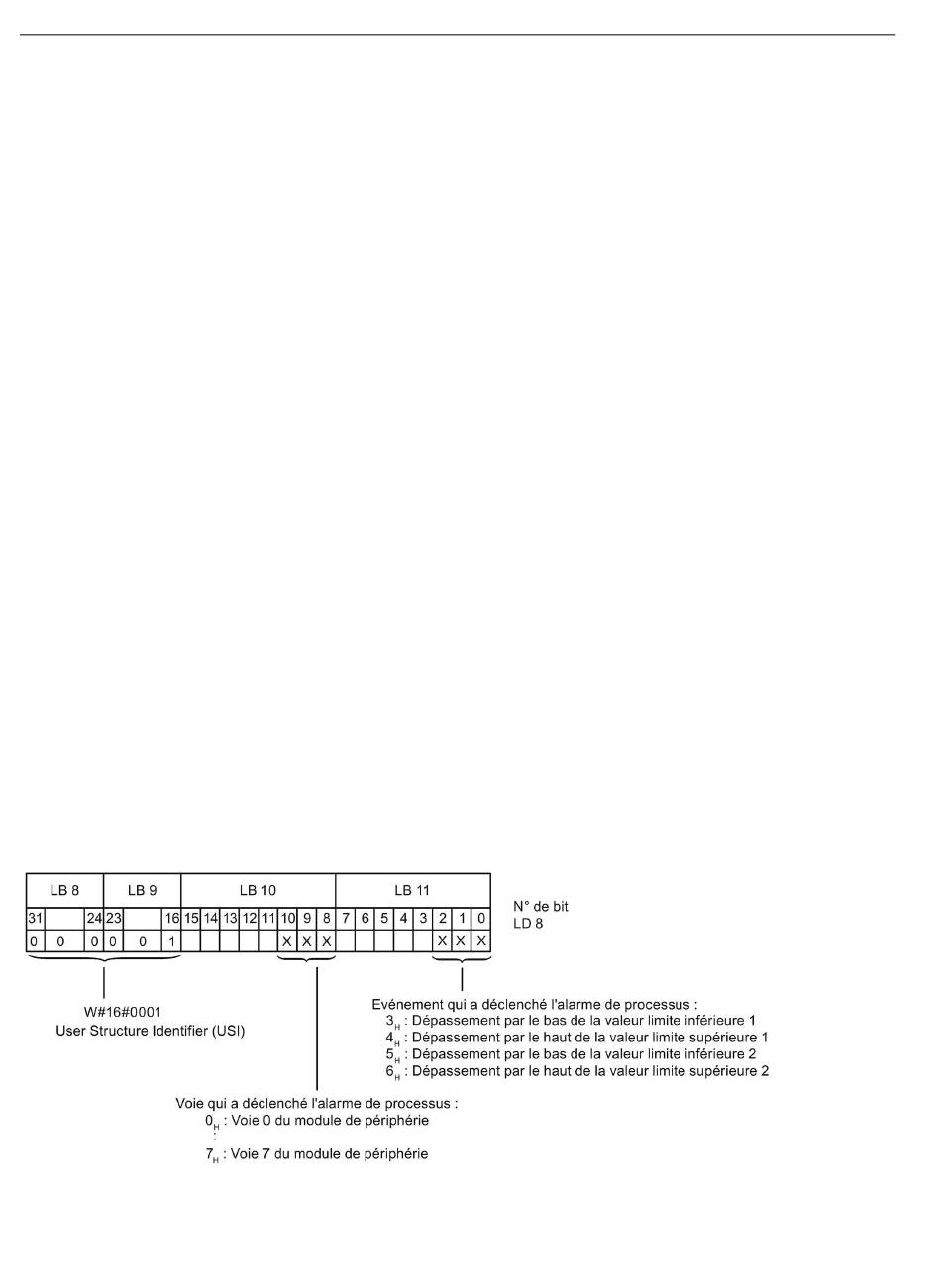

Figure 5-2 Informations de démarrage du bloc d'organisation
42
Module d'entrées analogiques AI 8xU/I HF (6ES7531-7NF00-0AB0)
Manuel, 09/2016, A5E36649100-AB
