Modules de transfert pneumatiques (suite)
Transfert pneumatique Type L
7
14
277
Transfert pneumatique Type L*
Chaîne standard, 50 Hz
Chaîne standard, 60 Hz
Chaîne antistatique, 50 Hz
Chaîne antistatique, 60 Hz
Pour commander, remplacez « PW×PL » par la taille de
palette dans la désignation.
* Pour les tailles de palette suivantes (PW×PL) :
480×400: C-C=370, W=405, L=439
480×480: C-C=450, W=405, L=519
480×640: C-C=610, W=405, L=679
640×400: C-C=370, W=565, L=439
640×480: C-C=450, W=565, L=519
640×640: C-C=610, W=565, L=679
362
C-C
L
XTPT PW×PL-01
XTPT PW×PL-02
XTPT PW×PL-03
XTPT PW×PL-04

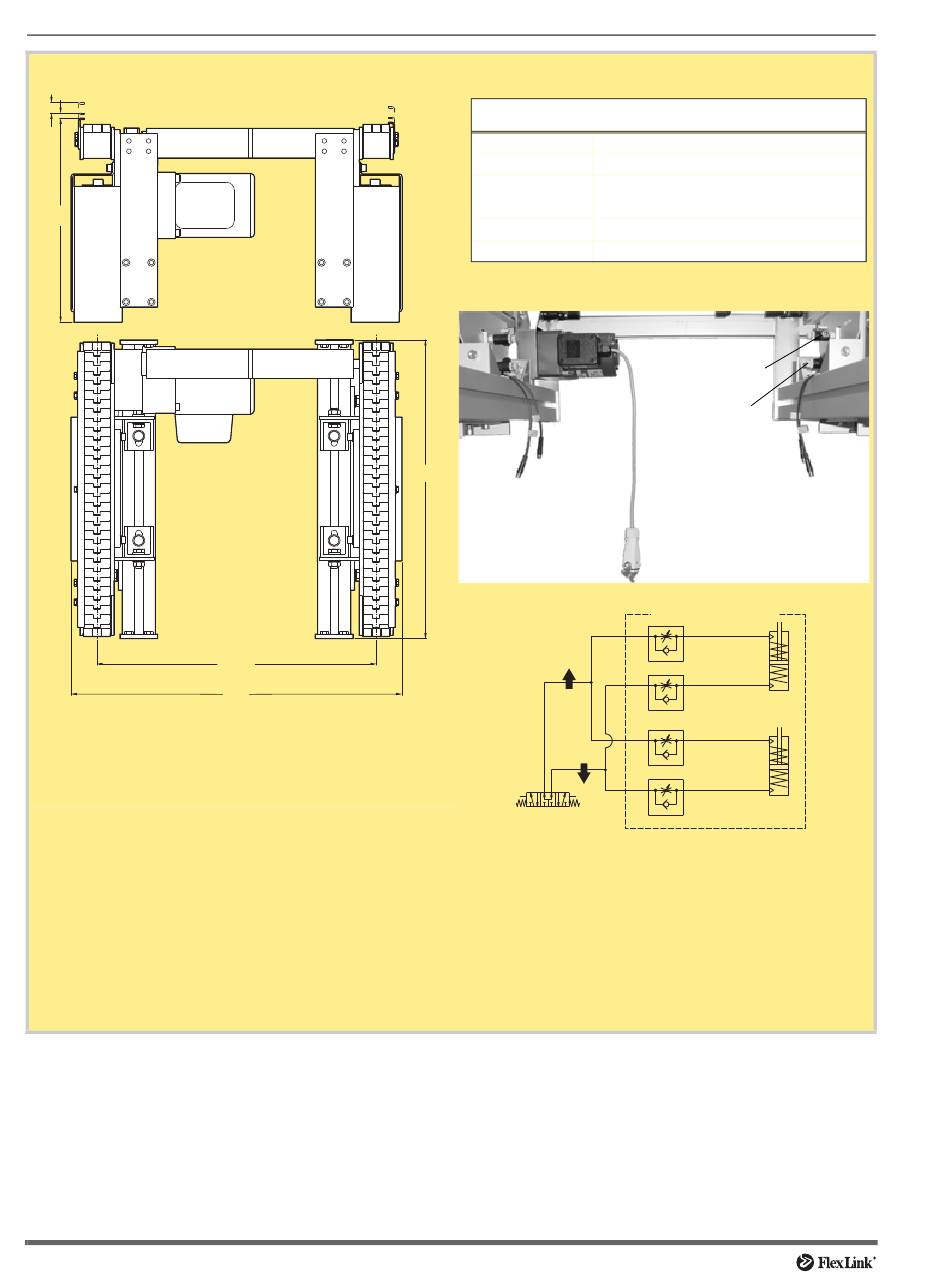

Modules de transfert pneumatiques
Station de
Type Moteur
transfert
XTPT 480×400–... L
XTPT 480×480–... L
XTPT 480×640–... L
XTPT 640×400–... L
XTPT 640×480–... L
XTPT 640×640–... L
W
Connecteurs pour capteurs de
proximité M8 (4×)
4
2
14
12
5
1
3
Soupape 5/3
Position médiane
sous pression
Connecteur de câble du moteur.
Le connecteur du câble du moteur est une fiche mâle à
3 pôles protégée par une gaine. Le raccord exige une
fiche femelle à 3 pôles comportant un capuchon sur le
connecteur et un bouchon à vis pour le capuchon (non
fournis par FlexLink). Les connecteurs de type
Weidmüller 1498200000 (connecteur), 1788520000
(capuchon) et 13-08080521 (bouchon à vis M20) ou
équivalents sont acceptés.
Moteur
240 V 50 Hz
115 V 60 Hz
S9R40GXH-T
S9R40GEH-T
S9R40GXH-T
S9R40GEH-T
S9R40GXH-T
S9R40GEH-T
S9R40GXH-T
S9R40GEH-T
S9R40GXH-T
S9R40GEH-T
S9R40GXH-T
S9R40GEH-T
Raccords pneumatiques
∅6 mm (4×)
Vannes
d'étranglement (4×)
Connecteur pour câble de
moteur (Monophase)
Contenu de la livraison
Vannes d'étranglement (4×)
