Remplissage D'huile - fadini MEC 800 Special Notice D'instructions

MEC 800 Special

REMPLISSAGE D'HUILE

Lorsque vous avez terminé les raccordements entre le vérin et la centrale (avec les tubes en cuivre et les tubes flexibles), assurez-vous
de visser bien tous les raccords hydrauliques du circuit.
A ce stade, vous pouvez remplir le réservoir de la centrale hydraulique MEC 700/80 Ventil: il est approprié d'effectuer cette opération
avec la tige du piston complètement en dehors (porte fermée).
!

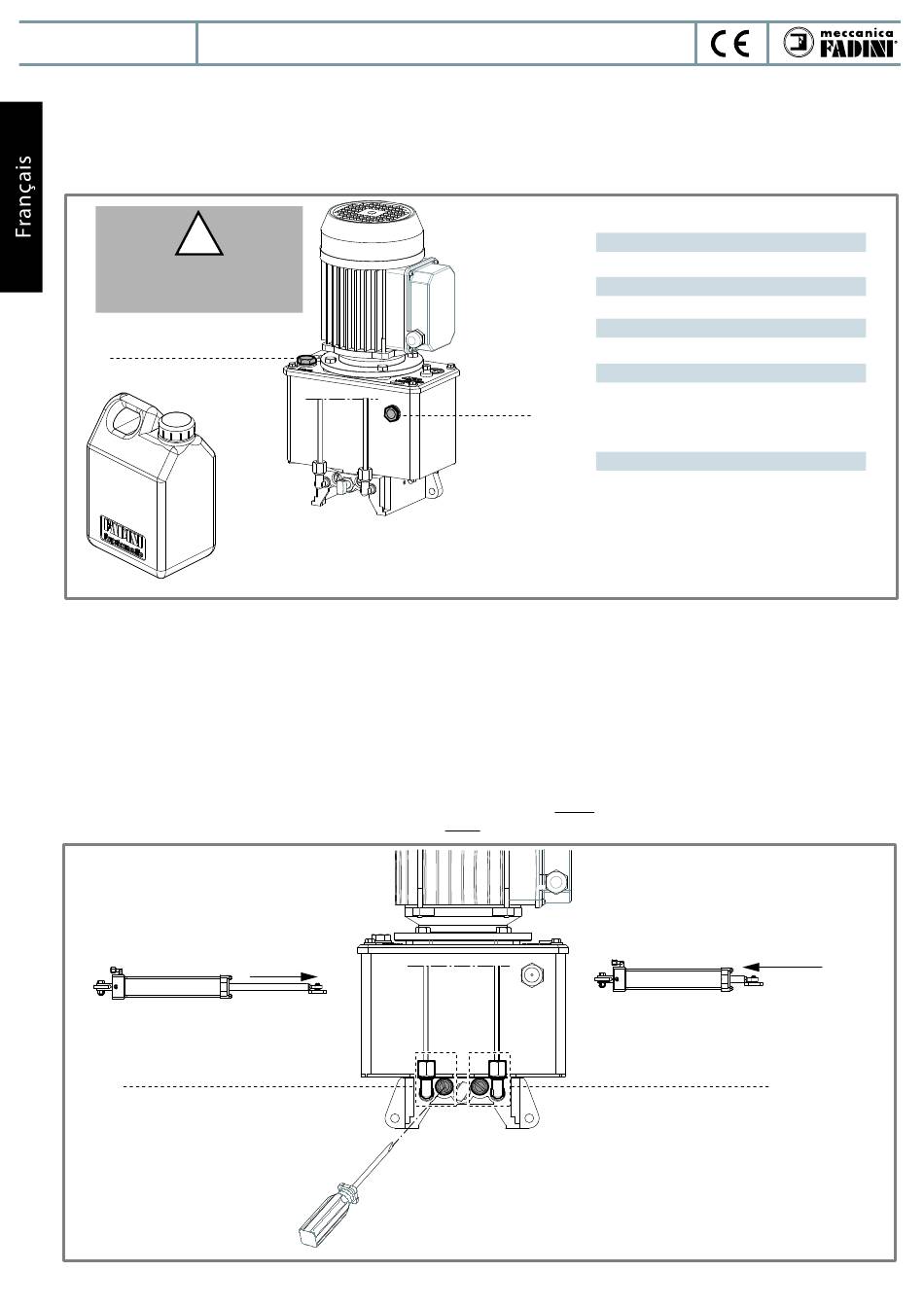

La centrale hydraulique
MEC 700/80 Ventil est fournie
sans huile hydraulique
Bouchon pour
l'introduction de l'huile
Le remplissage est complété en déplaçant électriquement le vérin avec la centrale (il est donc nécessaire d'établir des connexions
électriques avec le programmateur). De cette manière, l'huile coule en remplissant complètement le circuit hydraulique: à chaque
mouvement du vérin l'huile diminue; donc il faut faire un remplissage pour le ramener au niveau .
REGLAGE DE LA FORCE
En fonction de la typologie du portail (poids, largeur, vantail lambrissé, ...) on peut régler les forces d'ouverture et de fermeture, en
agissant sur les vis de réglage de pression hydraulique maximum et minimum qui se trouvent sur la centrale MEC 700/80 Ventil.
Pour augmenter la force de poussée, il faut serrer les vis de réglage.
ATTENTION: il est nécessaire de raccorder correctement des tuyaux hydrauliques (rigide et flexible) entre la centrale et le
vérin comme indiqué sur la figure 7. Chaque vis de réglage règle la pression du raccord hydraulique à lui plus proche, donc
il est important de vérifier que la sortie sur le raccord de la vis de réglage rouge soit celui qui permet la fermeture du portail,
tandis que la sortie du raccord près de la vis de réglage verte doit régler le flux hydraulique à l'ouverture.
Vis rouge règle la pression
hydraulique de ce raccord:
à raccorder au raccord
du vérin qui fait sortir
la tige
Automatisme hydraulique apparent pour portails à
battant de grandes dimensions avec centrale hydraulique separée
Réservoir de 2 litres
huile hydraulique
course C (mm) Litres huile par vérin
280
400
500
600
700
800
900
Indicateur
du niveau
1.000
d'huile
Centrale MEC 700/80 Ventil:
réservoir individuel:
double réservoir:
N.B. la quantité d'huile contenue dans les
tubes hydrauliques entre la centrale et le vérin
n'est pas spécifiée.
Vis verte règle la pression
hydraulique de ce raccord:
à raccorder au raccord
du vérin qui fait rentrer
la tige
8
0,5
0,8
1,0
1,2
1,4
1,6
1,8
2,0
2,0
4,5
Fig. 8
Fig. 9
