OPTIFLUX 4000

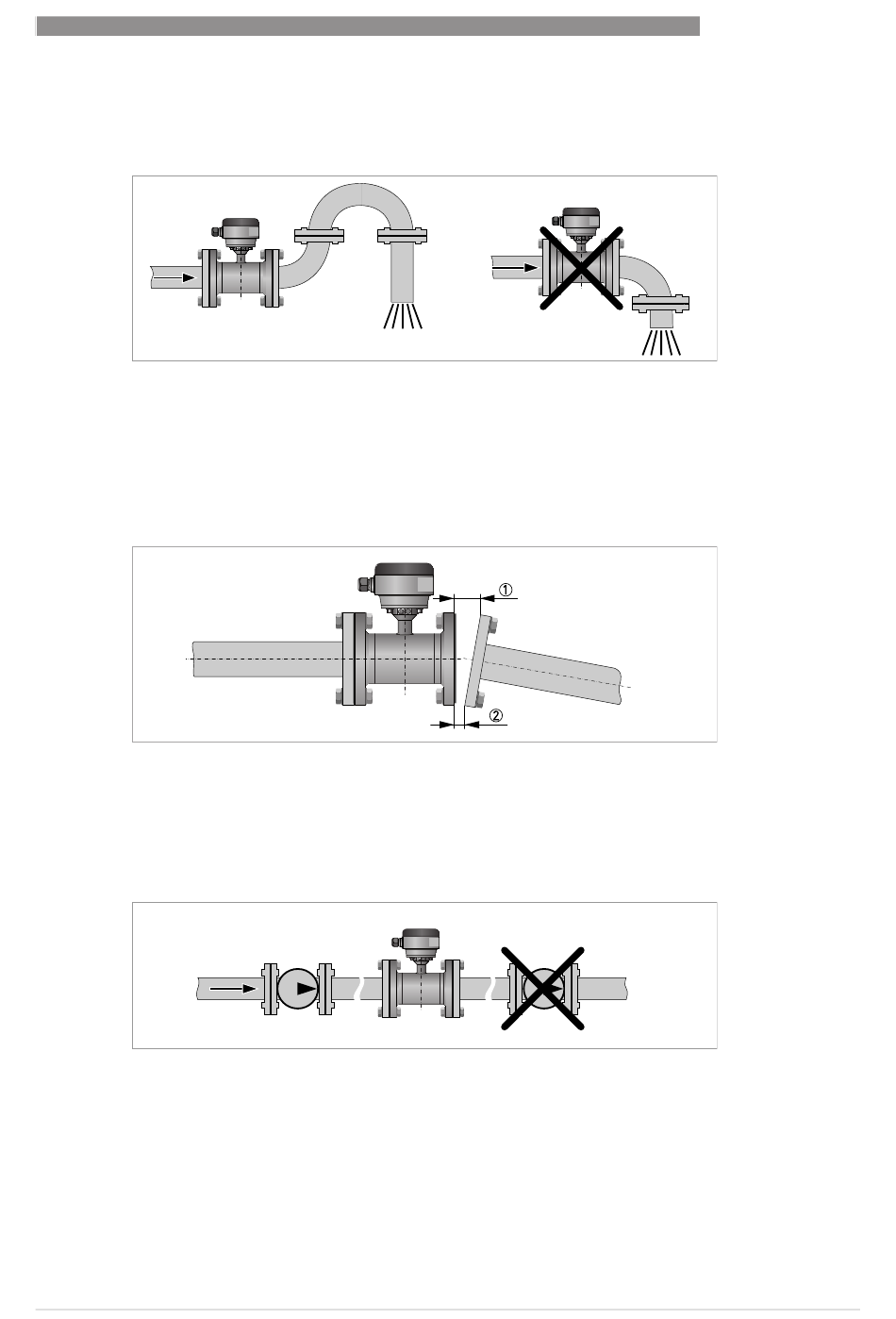

3.3.5 Entrée ou sortie d'écoulement libre
Figure 3-8: Montage en amont d'un écoulement libre
3.3.6 Déviation des brides
Déviation maxi admissible pour les faces de brides de conduite :
L - L
maxi mini
Figure 3-9: Déviation des brides
1 L
maxi
2 L
mini

3.3.7 Pompe

Figure 3-10: Montage en aval d'une pompe
09/2016 - 4000587204 - TD OPTIFLUX 4000 R07 fr
≤ 0,5 mm / 0,02"
www.krohne.com
MONTAGE
3
35
