KROHNE DK46 Notice Technique

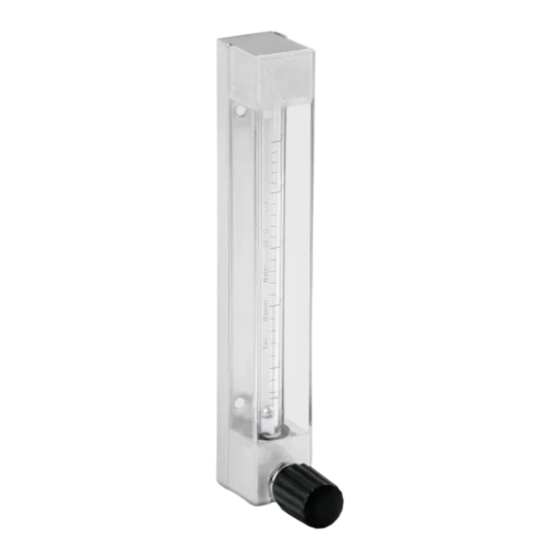

Débitmètre à sections variables
Masquer les pouces
Voir aussi pour DK46:
- Manuel de référence (48 pages) ,
- Notice de montage et d'utilisation (36 pages) ,
- Notice technique (28 pages)
Manuels Connexes pour KROHNE DK46
Sommaire des Matières pour KROHNE DK46
- Page 1 DK46 - DK800 Notice technique Débitmètre à sections variables • Affichage local sans énergie d'appoint • Flexible, adaptable aux exigences spécifiques des clients • Pièces détachées disponibles...
- Page 2 DK46 - DK800 nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn Débitmètre à sections variables DK46 - DK800 Les débitmètres DK46...DK800 conviennent pour la mesure du débit volumique de liquides et de gaz. Leurs atouts • Installation et mise en service simples • Construction compacte • Peu d'entretien •...
- Page 3 DK46 - DK800 nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn Options et versions DK débitmètres avec détecteur de seuil Pour signaler des débits spécifiques, les débitmètres miniatures peuvent être équipés de détecteurs de seuils, max. deux détecteurs de seuil NAMUR ou 3 fils. DK débitmètres avec des régulateurs de pression en amont ou en aval Les régulateurs de pression sont utilisés pour...
- Page 4 DK46 - DK800 nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn Désignation des appareils Appareils avec socle et pièce de tête Acier inoxydable = DK…/R Laiton = DK…/N PVDF = DK…/PV www.krohne.com...
- Page 5 DK46 - DK800 nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn Caractéristiques techniques Domaine d'application Mesure de débit de liquides, gaz et vapeurs Incertitude de mesure directive VDI / VDE 3513 (q =50%) DK46 4,0% DK47 2,5% DK48 1,0% DK800 2,5% Pression de service PS Directive relatives aux appareils sous pression 97/23/EG Pression de contrôle PT...
- Page 6 DK46 - DK800 nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn Caractéristiques techniques des détecteurs de seuil Caractéristiques techniques des détecteurs de seuil Caractéristiques techniques des détecteurs de seuil Caractéristiques techniques des détecteurs de seuil Raccord à bride Boîtier de raccordement M16x1,5, diamètre de câble 5...10mm Détecteur de seuil...
- Page 7 DK46 - DK800 nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn Dimensions et Poids Dimensions Dimensions Dimensions Dimensions [mm] ± 0,25 env. DK46 DK800 DK47 DK48 Découpe du tableau Découpe du tableau Découpe du tableau Découpe du tableau Dimensions de montage dans le panneau de commande Dimensions de montage dans le panneau de commande...
- Page 8 DK46 - DK800 nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn Plages de mesure Plage de mesure 10 : 1 Valeurs de débit 100 % DK46 DK47 DK800 DK(R)46 DK47 DK800 Ø de bille mm Eau [l/h] Air [l/h] 1200 1000 1800 2400 3000 4000 5000 non applicable pour DKR46 Conditions de référence :...
- Page 9 DK46 - DK800 nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn Plages de mesure DK48 Plage de mesure 10 : 1 Valeurs de débit 100% Eau [l/h] Air [l/h] Matériau du flotteur Acier inoxydable Ébonite Aluminium Acier inoxydable Cône n° DK48 G 13.11 G 14.06 G 14.08 G 15.07...
- Page 10 DK46 - DK800 nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn Vannes Vannes Vannes Vannes Débit maxi Kv Caractéristique de la vanne Ø de pointeau [mm] Eau [l/h] Air [l/h] [m3/h] 0,018 1000 0,15 5000 0,48 Caractéristiques des vannes Broche Ø 1,0mm Broche Ø 2,5mm Broche Ø 4,5mm Débit d'air...
- Page 11 DK46 - DK800 nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn Régulateur de pression différentielle Les régulateurs de pression sont utilisés pour assurer des débits constants lorsque les pressions en amont et en aval sont différentes. L'utilisation d'un régulateur nécessite des pressions minimales (voir caratéristiques du régulateur).
- Page 12 DK46 - DK800 nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn Plages de régulation Plages de régulation Plages de régulation Plages de régulation Débit max. Débit max. Régulateur Régulateur de pression Pression en de pression Diff. de en amont amont min. en aval pression min. Δ p1 [bar]...
- Page 13 DK46 - DK800 nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn Dimensions avec régulateur de pression différentielle Dimensions avec régulateur de pression différentielle Dimensions avec régulateur de pression différentielle Dimensions avec régulateur de pression différentielle Dimensions [mm] env. env. env. DK46 DK47 DK48 DK800 DK avec régulateur de pression en amont DK avec régulateur de pression en aval...
- Page 14 DK46 - DK800 nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn www.krohne.com...
- Page 15 DK46 - DK800 nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn www.krohne.com...
- Page 16 Bureau de vente Nord Algérie Wellingborough Téléphone :+47 (0)69 264 860 Argentine Northants NN8 6AE Fax :+47 (0)69 267 333 KROHNE Messtechnik GmbH & Co. KG KROHNE Cameroun Téléphone :+44 (0)19 33 408 500 postmaster@krohne.no Bremer Str. 133 Canada Fax :+44 (0)19 33 408 501...
