CALCULATRICE SCIENTIFIQUE
MODÈLE
MODE D'EMPLOI
INTRODUCTION

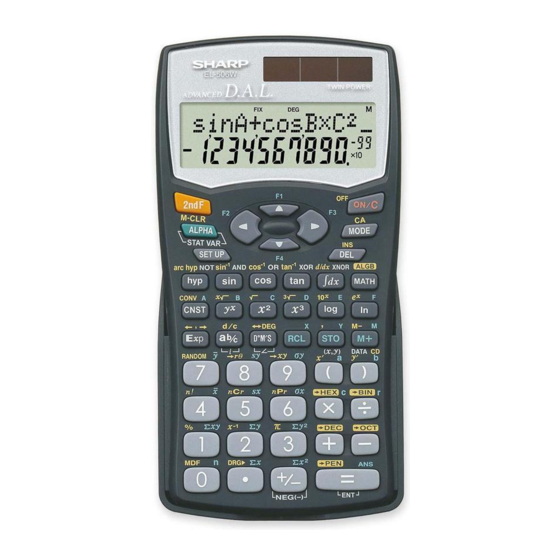

Nous vous remercions de votre achat d'une calculatrice scientifique SHARP modèle
EL-506W/546W.
En ce qui concerne les exemples de calcul (y compris certaines formules et
tableaux), reportez-vous au verso du mode d'emploi en anglais. Pour l'utilisation,
reportez-vous au numéro à la droite de chaque titre.
Après avoir lu ce document, veuillez le conserver afin de pouvoir vous y reporter le
moment venu.
Remarque: Quelques-uns des modèles décrits dans ce mode d'emploi sont
susceptibles de ne pas être disponibles dans certains pays.
Remarques sur l'utilisation
• Ne transportez pas la calculatrice dans la poche arrière de votre pantalon, sous
peine de la casser en vous asseyant. L'afficheur étant en verre, il est particulièrement
fragile.
• Éloignez la calculatrice des sources de chaleur extrême comme sur le tableau de
bord d'une voiture ou près d'un chauffage et évitez de la placer dans des
environnements excessivement humides ou poussiéreux.
• Cet appareil n'étant pas étanche, il ne faut pas l'utiliser ou l'entreposer dans des
endroits où il risquerait d'être mouillé, par exemple par de l'eau. La pluie, l'eau
brumisée, l'humidité, le café, la vapeur, la transpiration, etc. sont à l'origine de
dysfonctionnement.
• Nettoyez avec un chiffon doux et sec. N'utilisez pas de solvants, ni de chiffon
mouillé.
• Évitez les chocs; manipulez la calculatrice avec soin.
• Ne jetez jamais les piles dans le feu.
• Gardez les piles hors de portée des enfants.
• Ce produit, y compris les accessoires, peut varier suite à une amélioration sans
préavis.
AVIS
• SHARP recommande fortement de garder de façon permanente et séparée une
trace écrite de toutes les données importantes, car celles-ci peuvent être perdues
ou altérées dans pratiquement tous les produits à mémoire électronique dans
certaines circonstances. SHARP n'assumera donc aucune responsabilité pour
les données perdues ou bien rendues inutilisables que ce soit à la suite d'une
mauvaise utilisation, de réparations, vices, remplacement des piles, utilisation
après expiration de la durée de vie spécifiée de la pile ou toute autre cause.
• SHARP ne sera pas tenu responsable de tout dommage matériel ou économique
imprévu ou consécutif à la mauvaise utilisation et/ou au mauvais fonctionnement
de cet appareil et de ses périphériques, à moins qu'une telle responsabilité ne
soit reconnue par la loi.
♦ Appuyez sur le bouton RESET (au dos), avec la pointe d'un stylo à bille ou un objet
identique, uniquement dans les cas suivants. N'utilisez pas un objet avec une
pointe cassable ou affilée. Prenez note qu'une pression sur le bouton RESET
effacera toutes les données stockées dans la mémoire.
• Lors de la première utilisation
• Après remplacement des piles
• Pour effacer la mémoire entièrement
• Lorsqu'une anomalie survient et qu'aucune autre solution ne fonctionne.
Si un entretien est nécessaire à cette calculatrice, demandez seulement les services
d'un fournisseur spécialisé SHARP, un service d'entretien agréé par SHARP ou un
centre de réparation SHARP où cela est disponible.
Boîtier
AFFICHEUR
→
Affichage
des équations
Mantisse
• Pendant le fonctionnement tous les symboles ne sont pas affichés en même temps.
• Certains symboles inactifs peuvent apparaître visibles si on regarde la calculatrice
d'un angle éloigné.
• Seuls les symboles nécessaires à l'utilisation expliquée sont présentés dans
l'affichage et les exemples de calcul de ce mode d'emploi.
: Apparaît sur l'afficheur lorsque l'équation ou la réponse ne peut pas être
/
donnée en un seul affichage. Appuyez sur les touches </>
pour lire la partie restante (cachée).
xy/r θ
: Indique le mode d'expression des résultats en mode calcul avec nombres
complexes.
: Indique que des données sont visibles en haut/bas de l'afficheur.
Appuyez sur[/] pour faire défiler en haut/bas la vue.
: S'affiche si @ a été pressée.
2ndF
: Lorsque la touche h a été pressée, cette indication s'affiche pour
HYP
vous signaler que les fonctions hyperboliques sont accessibles. Si vous
employez la combinaison @H, les indications "2ndF HYP"
s'affichent pour vous signaler que les fonctions hyperboliques inverses
sont accessibles.
ALPHA : S'affiche si K (STAT VAR), O ou R a été pressée.
FIX/SCI/ENG: Indique la notation employée pour afficher une valeur.
FRANÇAIS
DEG/RAD/GRAD: Indique les unités angulaires.
: Apparaît lorsque le mode matrice est sélectionné.
EL-506W : Apparaît lorsque le mode liste est sélectionné.
: Apparaît lorsque le mode statistique est sélectionné.
EL-546W
: Indique qu'une valeur a été sauvegardée dans la mémoire indépendante.
M
? : Indique que la calculatrice attend l'entrée d'une valeur numérique, comme
en mode de simulation.
: Apparaît lorsque la calculatrice affiche un résultat sous forme d'angle, en
mode calcul avec nombres complexes.
: Indique qu'une partie imaginaire est affichée, en mode calcul avec nombres
i
complexes.
AVANT D'UTILISER CETTE CALCULATRICE
Représentation des touches dans ce mode d'emploi
Dans ce mode d'emploi, la représentation des touches est décrite de la manière
suivante:
Pour spécifier e
Pour spécifier ln
Pour spécifier F
Pour utiliser les fonctions gravées en orange sur les touches, vous devez d'abord
presser la touche @, avant la touche de fonction. Lorsque vous sélectionnez la
mémoire, appuyez d'abord sur K. Les nombres pour l'entrée de valeur ne sont
pas représentés comme les touches mais comme des nombres ordinaires.
Mise sous tension et hors tension
Appuyez sur la touche ª pour mettre la calculatrice sous tension et employez la
combinaison @F pour la mettre hors tension.
Effacement de l'entrée et des mémoires
Opération
ª
@c
Choix du mode de
fonctionnement
@∏00*
@∏10*
Bouton RESET
: Efface
* 1 Données statistiques (données entrées).
x ¯ , sx, σ x, n, Σ x, Σ x
* 2
* 3 Mémoires de matrice (matA, matB, matC et matD)
* 4 Mémoires de liste (L1, L2, L3 et L4)
* 5 Toutes les variables sont effacées.
* 6 Cette combinaison de touches fonctionne de la même manière que le bouton RESET.
[Touche effacement de la mémoire]
Appuyez sur @∏ pour afficher le menu.
• Pour effacer toutes les variables (M, A-F, X, Y, ANS, F1-
F4, STAT VAR, matA-D, L1-4), appuyez sur 00 ou 0®.
• Pour réinitialiser (RESET) la calculatrice, appuyez sur 10 ou 1®.
L'opération de réinitialisation (RESET) effacera toutes les données stockées en
mémoire et ramènera la calculatrice aux réglages par défaut.
Entrée et correction d'une équation
[Touches curseur]
• Appuyez sur < ou > pour déplacer le curseur. Vous pouvez également
revenir à l'équation après avoir obtenu une réponse en appuyant sur > (<).
Voir le paragraphe suivant pour l'utilisation des touches [ et ] .
• Reportez-vous au 'Menu SET UP' pour l'utilisation du curseur dans le menu SET UP.
[Mode d'insertion et mode de réécriture dans l'affichage équation]
• Une pression sur @' commute entre les deux modes d'édition: le mode
d'insertion (par défaut) et le mode de réécriture. Un curseur triangulaire indique
qu'une entrée sera insérée à l'endroit du curseur, tandis qu'un curseur rectangulaire
indique la réécriture des données existantes à chaque nouvelle entrée.
• Pour insérer un nombre en mode d'insertion, déplacez le curseur immédiatement
après l'endroit où vous souhaitez insérer, puis entrez le nombre. En mode de
réécriture, les données sous le curseur seront réécrites par le nombre saisi.
• Le mode établi sera maintenu jusqu'à la prochaine réinitialisation (RESET).
[Touche d'effacement]
• Pour effacer un nombre/fonction, déplacez le curseur sur le nombre/fonction que
vous souhaitez effacer, puis appuyez sur d. Si le curseur est situé à l'extrémité
droite d'une équation, la touche d fonctionnera comme une touche de retour
←Symbole
arrière.
Fonction de rappel multi-ligne
Les équations précédentes peuvent être rappelées en mode normal. Les équations
incluent aussi les instructions de fin de calculs telles que "=" et un maximum de 142
Exposant
caractères peut être mis en mémoire. Lorsque la mémoire est pleine, les équations
sauvegardées sont supprimées dans l'ordre chronologique inverse à partir de la plus
ancienne. Si vous pressez [, l'équation précédente apparaîtra à l'écran. Si vous
appuyez plusieurs fois sur la touche [, les équations d'avant seront affichées
(après être revenu à l'équation précédente, appuyez sur la touche ] pour visualiser
les équations, dans l'ordre). De plus, vous pouvez utiliser la combinaison @[
pour passer directement à l'équation la plus ancienne.
• La mémoire multi-ligne est effacée en suivant la procédure suivante: @c,
changement de mode, RESET, conversions en base N. et effacement de la mémoire
(@∏).
Niveaux de priorité dans le calcul
Les opérations sont effectuées en tenant compte de la priorité suivante:
Q Fractions (1
l
l'argument précède (x
mémoire (2Y, etc.) Y Les fonctions pour lesquelles l'argument suit (sin, cos, etc.)
U Multiplication d'une fonction (2sin30, etc.) I
} OR, XOR, XNOR q =, M+, M–, ⇒M, |DEG, |RAD, |GRAD, DATA, CD, →rθ,
→xy et autres instructions de fin de calcul.
• Les calculs entre parenthèses ont la priorité sur tout les autres calculs.
: @e
x
: I
: Kü
Entrée M A-F, X,Y STAT* 1
(Affichage) F1-F4 ANS STAT VAR*
× × ×
×
×
5
6
×
: Garde en mémoire
, ¯ y , sy, σ y, Σ y, Σ y , Σ xy, r, a, b, c.
2 2
MEM RESET
0
4, etc.) W ∠, préfixes d'ingénierie E Les fonctions pour lesquelles
-1 , x 2 , n!, etc.) R Y x , x ¿ T Multiplication d'une valeur en
O ×, ÷ P +, – { AND
C , P
n r n r
OPÉRATIONS PRÉLIMINAIRES
Choix du mode de fonctionnement
m0: Mode normal (NORMAL)
m1: Mode statistique (STAT)
m2: Mode équation (EQN)
m3: Mode nombre complexe (CPLX)
m4: Mode matrice (MAT)
m5: Mode liste (LIST)
Menu SET UP
Appuyez sur " pour afficher le menu SET UP.
• Un élément du menu peut être sélectionné en:
• déplaçant le curseur clignotant avec ><,
puis appuyez sur ® (touche =), ou
• appuyant sur la touche numérique correspondant au nombre de l'élément du
menu.
est affiché sur l'écran, appuyez sur [ ou ] pour consulter
• Si ou
l'écran de menu précédent/suivant.
• Appuyez sur ª pour quitter le menu SET UP.
[Choix de l'unité angulaire]
Les trois unités angulaires suivantes (degrés, radians et grades) peuvent être spécifiées.
: Appuyez sur "00.
• DEG (°)
: Appuyez sur "01.
• RAD (rad)
: Appuyez sur "02.
• GRAD (g)
[Choix de la notation et du nombre de décimales]
Quatre systèmes de notation sont utilisés pour l'affichage du résultat d'un calcul:
virgule flottante, virgule décimale fixe, notation scientifique et notation d'ingénierie.
• Lorsque les symboles FIX, SCI ou ENG sont affichés, le nombre de décimales (TAB)
peut avoir une valeur quelconque entre 0 et 9. Les valeurs affichées seront arrondies
matA-D* 3
de la manière appropriée selon le nombre de décimales.
2 L1-4* 4
[Réglage du système des nombres à virgule flottante en notation
×
scientifique]
Deux réglages sont utilisés pour l'affichage d'un nombre à virgule décimale flottante:
NORM1 (réglage par défaut) et NORM2. Un nombre est automatiquement affiché en
notation scientifique en dehors de la plage préétablie:
• NORM1: 0.000000001 ≤ x ≤ 9999999999
• NORM2: 0.01 ≤ x ≤ 9999999999
CALCULS SCIENTIFIQUES
• Appuyez sur les touches m0 pour sélectionner le mode normal.
• Dans chaque exemple, appuyez sur ª pour effacer l'affichage. Si le voyant FIX,
SCI ou ENG est affiché, effacez-le en sélectionnant 'NORM1' dans le menu SET UP.
Calculs arithmétiques
• La parenthèse de fermeture ) juste avant = ou ; peut être omise.
1 Calculs avec constantes
• Lors des calculs à constante, le cumulateur devient une constante. Les soustractions
et divisions sont effectuées de la même façon. Dans les multiplications, le
multiplicande devient une constante.
• Lors des calculs de constantes, celles-ci seront représentées par un K.
Fonctions scientifiques
• Reportez-vous aux exemples de calcul de chaque fonction.
• Avant d'effectuer un calcul de fonctions, précisez l'unité angulaire.
Fonctions Différentielles/Intégrales
Les calculs différentiels et intégraux sont disponibles seulement en mode normal.
Pour des conditions initiales de calcul telles que la valeur de x en calcul différentiel ou
le point initial en calcul intégral, seules les valeurs numériques peuvent être entrées et
2
des équations telles que 2 ne peuvent être spécifiées. Une même équation peut être
réutilisée autant de fois que désirée et résolue en changeant seulement les conditions
sans avoir à l'entrer une nouvelle fois dans la calculatrice.
• Effectuer un calcul effacera la valeur dans la mémoire X.
• Pour effectuer un calcul différentiel, entrez d'abord la formule, puis entrez la valeur
en calcul différentiel et l'intervalle en minute (dx). Si une valeur numérique n'est pas
spécifiée pour l'intervalle en minute, x≠0 sera
valeur de la dérivée numérique.
• Pour effectuer un calcul intégral, entrez d'abord la formule, puis entrez une plage
d'intégrale (a, b) et les intervalles partiels (n). Si une valeur numérique n'est pas
spécifiée pour les intervalles partiels, le calcul sera effectué en utilisant n=100.
Comme les calculs différentiels et intégraux se basent sur les équations suivantes, des
résultats incorrects peuvent survenir dans certains cas, assez rares, lors de calculs
spéciaux contenant des points de discontinuité.
Calcul intégral (règle de Simpson):
1
S=—h{ƒ(a)+4{ƒ(a+h)+ƒ(a+3h)+······+ƒ(a+(N–1)h)}
3
+2{ƒ(a+2h)+ƒ(a+4h)+······+ƒ(a+(N–2)h)}+f(b)}
Calcul différentiel:
[Lorsque vous réalisez des calculs intégraux]
Les calculs intégraux prennent plus
de temps. Ce temps dépend de
l'intégrande et des sous-intervalles
d'intégration. Pendant le calcul,
"Calculating!" sera affiché. Pour
arrêter le calcul, pressez ª.
Notez qu'il y aura d'autant plus
d'erreurs d'intégration que les
fluctuations des valeurs de
l'intégrale sont grandes avec une
modification légère de la plage
d'intégration et pour une fonction périodique, etc., lorsque des valeurs positive et
négative de l'intégrale existent selon l'intervalle d'intégration.
DRG FSE TAB
0 1
×10
 
–5 –5
x et x=0 sera 10 à partir de la
b – a

——
h=

N

N=2n

a ≤ x ≤ b
dx dx
f(x+ ––)–f(x– ––)
2 2
f'(x)=————————
dx
y
y
x x
0 2
b
a
x
a
b
x x
1
0 x x
x
1 3
2
x
3
x
x
