CALCULATRICE SCIENTIFIQUE
MODÈLE
MODE D'EMPLOI
INTRODUCTION

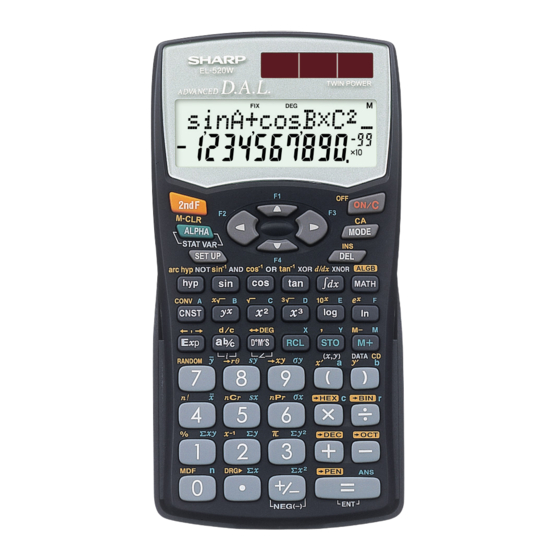

Nous vous remercions de votre achat d'une calculatrice scientifique SHARP
modèle EL-520W.
En ce qui concerne les exemples de calcul (y compris certaines formules
et tableaux), reportez-vous au verso du mode d'emploi en anglais. Pour
l'utilisation, reportez-vous au numéro à la droite de chaque titre.
Après avoir lu ce document, veuillez le conserver afin de pouvoir vous y
reporter le moment venu.
Remarques sur l'utilisation
• Ne transportez pas la calculatrice dans la poche arrière de votre pantalon,
sous peine de la casser en vous asseyant. L'afficheur étant en verre, il
est particulièrement fragile.
• Éloignez la calculatrice des sources de chaleur extrême comme sur le
tableau de bord d'une voiture ou près d'un chauffage et évitez de la
placer dans des environnements excessivement humides ou
poussiéreux.
• Cet appareil n'étant pas étanche, il ne faut pas l'utiliser ou l'entreposer
dans des endroits où il risquerait d'être mouillé, par exemple par de
l'eau. La pluie, l'eau brumisée, l'humidité, le café, la vapeur, la
transpiration, etc. sont à l'origine de dysfonctionnement.
• Nettoyez avec un chiffon doux et sec. N'utilisez pas de solvants, ni de
chiffon mouillé.
• Évitez les chocs; manipulez la calculatrice avec soin.
• Ne jetez jamais les piles dans le feu.
• Gardez les piles hors de portée des enfants.
• Ce produit, y compris les accessoires, peut varier suite à une
amélioration sans préavis.
AVIS
• SHARP recommande fortement de garder de façon permanente et
séparée une trace écrite de toutes les données importantes, car
celles-ci peuvent être perdues ou altérées dans pratiquement tous
les produits à mémoire électronique dans certaines circonstances.
SHARP n'assumera donc aucune responsabilité pour les données
perdues ou bien rendues inutilisables que ce soit à la suite d'une
mauvaise utilisation, de réparations, vices, remplacement des piles,
utilisation après expiration de la durée de vie spécifiée de la pile ou
toute autre cause.
• SHARP ne sera pas tenu responsable de tout dommage matériel ou
économique imprévu ou consécutif à la mauvaise utilisation et/ou au
mauvais fonctionnement de cet appareil et de ses périphériques, à
moins qu'une telle responsabilité ne soit reconnue par la loi.
♦ Appuyez sur le bouton RESET (au dos), avec la pointe d'un stylo à bille
ou un objet identique, uniquement dans les cas suivants. N'utilisez pas
un objet avec une pointe cassable ou affilée. Prenez note qu'une
pression sur le bouton RESET effacera toutes les données stockées
dans la mémoire.
• Lors de la première utilisation
• Après remplacement des piles
• Pour effacer la mémoire entièrement
• Lorsqu'une anomalie survient et qu'aucune autre solution ne
fonctionne.
Si un entretien est nécessaire à cette calculatrice, demandez seulement
les services d'un fournisseur spécialisé SHARP, un service d'entretien
agréé par SHARP ou un centre de réparation SHARP où cela est disponible.
Boîtier
AFFICHEUR
Affichage
des équations
Mantisse
• Pendant le fonctionnement tous les symboles ne sont pas affichés en
même temps.
• Certains symboles inactifs peuvent apparaître visibles si on regarde la
calculatrice d'un angle éloigné.
• Seuls les symboles nécessaires à l'utilisation expliquée sont présentés
dans l'affichage et les exemples de calcul de ce mode d'emploi.
: Apparaît sur l'afficheur lorsque l'équation ou la réponse ne
/
peut pas être donnée en un seul affichage. Appuyez sur les
touches </> pour lire la partie restante (cachée).
xy/r θ
: Indique le mode d'expression des résultats en mode calcul
avec nombres complexes.
: Indique que des données sont visibles en haut/bas de l'afficheur.
FRANÇAIS
Appuyez sur[/] pour faire défiler en haut/bas la vue.
: S'affiche si @ a été pressée.
2ndF
: Lorsque la touche h a été pressée, cette indication s'affiche
HYP
EL-520W
pour vous signaler que les fonctions hyperboliques sont
accessibles. Si vous employez la combinaison @H, les
indications "2ndF HYP" s'affichent pour vous signaler que les
fonctions hyperboliques inverses sont accessibles.
ALPHA : S'affiche si K (STAT VAR), O ou R a été pressée.
FIX/SCI/ENG: Indique la notation employée pour afficher une valeur.
DEG/RAD/GRAD: Indique les unités angulaires.
: Apparaît lorsque le mode statistique est sélectionné.
STAT
M
: Indique qu'une valeur a été sauvegardée dans la mémoire
indépendante.
?
: Indique que la calculatrice attend l'entrée d'une valeur numérique,
comme en mode de simulation.
: Apparaît lorsque la calculatrice affiche un résultat sous forme
d'angle, en mode calcul avec nombres complexes.
: Indique qu'une partie imaginaire est affichée, en mode calcul
i
avec nombres complexes.
AVANT D'UTILISER CETTE CALCULATRICE
Représentation des touches dans ce mode d'emploi
Dans ce mode d'emploi, la représentation des touches est décrite de la
manière suivante:
Pour spécifier e
Pour spécifier ln : I
Pour spécifier F : Kü
Pour utiliser les fonctions gravées en orange sur les touches, vous devez
d'abord presser la touche @, avant la touche de fonction. Lorsque vous
sélectionnez la mémoire, appuyez d'abord sur K. Les nombres pour
l'entrée de valeur ne sont pas représentés comme les touches mais comme
des nombres ordinaires.
Mise sous tension et hors tension
Appuyez sur la touche ª pour mettre la calculatrice sous tension et
employez la combinaison @F pour la mettre hors tension.
Effacement de l'entrée et des mémoires
Opération
ª
@c
Choix du mode de
fonctionnement
@∏00*
@∏10*
Bouton RESET
: Efface
*
1
Données statistiques (données entrées).
x ¯ , sx, σ x, n, Σ x, Σ x
*
2
*
3
Toutes les variables sont effacées.
*
4
Cette combinaison de touches fonctionne de la même manière que le
bouton RESET.
[Touche effacement de la mémoire]
Appuyez sur @∏ pour afficher le menu.
• Pour effacer toutes les variables (M, A-F, X, Y,
ANS, F1-F4, STAT VAR), appuyez sur 00
ou 0®.
• Pour réinitialiser (RESET) la calculatrice, appuyez sur 10 ou
1®.
L'opération de réinitialisation (RESET) effacera toutes les données
stockées en mémoire et ramènera la calculatrice aux réglages par défaut.
Entrée et correction d'une équation
[Touches curseur]
• Appuyez sur < ou > pour déplacer le curseur. Vous pouvez
également revenir à l'équation après avoir obtenu une réponse en appuyant
sur > (<). Voir le paragraphe suivant pour l'utilisation des
touches [ et ] .
• Reportez-vous au 'Menu SET UP' pour l'utilisation du curseur dans le
menu SET UP.
←Symbole
[Mode d'insertion et mode de réécriture dans l'affichage
équation]
• Une pression sur @' commute entre les deux modes d'édition:
le mode d'insertion (par défaut) et le mode de réécriture. Un curseur
Exposant
triangulaire indique qu'une entrée sera insérée à l'endroit du curseur,
tandis qu'un curseur rectangulaire indique la réécriture des données
existantes à chaque nouvelle entrée.
• Pour insérer un nombre en mode d'insertion, déplacez le curseur
immédiatement après l'endroit où vous souhaitez insérer, puis entrez le
nombre. En mode de réécriture, les données sous le curseur seront
réécrites par le nombre saisi.
• Le mode établi sera maintenu jusqu'à la prochaine réinitialisation (RESET).
[Touche d'effacement]
• Pour effacer un nombre/fonction, déplacez le curseur sur le nombre/
fonction que vous souhaitez effacer, puis appuyez sur d. Si le
curseur est situé à l'extrémité droite d'une équation, la touche d
fonctionnera comme une touche de retour arrière.
: @e
x
Entrée
M
A-F, X, Y
STAT*
(Affichage)
F1-F4
ANS
STAT VAR*
×
×
×
×
3
4
× : Garde en mémoire
, ¯ y , sy, σ y, Σ y, Σ y
, Σ xy, r, a, b, c.
2
2
MEM RESET
0
1
Fonction de rappel multi-ligne
Les équations précédentes peuvent être rappelées en mode normal. Les
équations incluent aussi les instructions de fin de calculs telles que "=" et
un maximum de 142 caractères peut être mis en mémoire. Lorsque la
mémoire est pleine, les équations sauvegardées sont supprimées dans
l'ordre chronologique inverse à partir de la plus ancienne. Si vous pressez
[, l'équation précédente ainsi que le résultat apparaîtront à l'écran. Si
vous appuyez plusieurs fois sur la touche [, les équations d'avant
seront affichées (après être revenu à l'équation précédente, appuyez sur la
touche ] pour visualiser les équations, dans l'ordre). De plus, vous
pouvez utiliser la combinaison @[ pour passer directement à
l'équation la plus ancienne.
• Pour éditer une équation après l'avoir rappelée, appuyez sur > (<).
• La mémoire multi-ligne est effacée en suivant la procédure suivante:
@c, @F (en incluant la fonction de Mise Hors Tension
Automatique), changement de mode, effacement de la mémoire
(@∏), RESET, @`, K(R)?, Calculs avec
constantes, calcul différentiel/intégral, calculs à la chaîne, conversion des
unités angulaires, changements de coordonnées, conversion en base N,
sauvegarde de valeur numérique dans les mémoires temporaires et la
mémoire indépendante, fonction de résolvant et calcul de simulation.
Niveaux de priorité dans le calcul
Les opérations sont effectuées en tenant compte de la priorité suivante:
4, etc.) W ∠, préfixes d'ingénierie E Les fonctions pour
Q Fractions (1
l
-1
lesquelles l'argument précède (x
d'une valeur en mémoire (2Y, etc.) Y Les fonctions pour lesquelles
l'argument suit (sin, cos, etc.) U Multiplication d'une fonction (2sin30,
O ×, ÷ P +, – { AND } OR, XOR, XNOR q =, M+, M–,
etc.) I
C
,
P
n
r
n
r
⇒M, |DEG, |RAD, |GRAD, DATA, CD, →rθ, →xy et autres instructions
de fin de calcul.
• Les calculs entre parenthèses ont la priorité sur tout les autres calculs.
OPÉRATIONS PRÉLIMINAIRES
Choix du mode de fonctionnement
m0: Mode normal (NORMAL)
m1: Mode statistique (STAT)
m2: Mode équation (EQN)
m3: Mode nombre complexe (CPLX)
Menu SET UP
Appuyez sur " pour afficher le menu SET UP.
1
• Un élément du menu peut être sélectionné en:
2
• déplaçant le curseur clignotant avec
×
><, puis appuyez sur ® (touche
=), ou
• appuyant sur la touche numérique correspondant au nombre de
l'élément du menu.
est affiché sur l'écran, appuyez sur [ ou ] pour
• Si
ou
consulter l'écran de menu précédent/suivant.
• Appuyez sur ª pour quitter le menu SET UP.
[Choix de l'unité angulaire]
Les trois unités angulaires suivantes (degrés, radians et grades) peuvent
être spécifiées.
: Appuyez sur "00.
• DEG (°)
• RAD (rad) : Appuyez sur "01.
• GRAD (g) : Appuyez sur "02.
[Choix de la notation et du nombre de décimales]
Quatre systèmes de notation sont utilisés pour l'affichage du résultat d'un
calcul: virgule flottante, virgule décimale fixe, notation scientifique et notation
d'ingénierie.
• Lorsque les symboles FIX, SCI ou ENG sont affichés, le nombre de
décimales (TAB) peut avoir une valeur quelconque entre 0 et 9. Les
valeurs affichées seront arrondies de la manière appropriée selon le
nombre de décimales.
[Réglage du système des nombres à virgule flottante en
notation scientifique]
Deux réglages sont utilisés pour l'affichage d'un nombre à virgule décimale
flottante: NORM1 (réglage par défaut) et NORM2. Un nombre est auto-
matiquement affiché en notation scientifique en dehors de la plage préétablie:
• NORM1: 0.000000001 ≤ x ≤ 9999999999
• NORM2: 0.01 ≤ x ≤ 9999999999
CALCULS SCIENTIFIQUES
• Appuyez sur les touches m0 pour sélectionner le mode normal.
• Dans chaque exemple, appuyez sur ª pour effacer l'affichage. Si le
voyant FIX, SCI ou ENG est affiché, effacez-le en sélectionnant 'NORM1'
dans le menu SET UP.
Calculs arithmétiques
• La parenthèse de fermeture ) juste avant = ou ; peut être
omise.
Calculs avec constantes
• Lors des calculs à constante, le cumulateur devient une constante. Les
soustractions et divisions sont effectuées de la même façon. Dans les
multiplications, le multiplicande devient une constante.
• Lors des calculs de constantes, celles-ci seront représentées par un K.
Fonctions scientifiques
• Reportez-vous aux exemples de calcul de chaque fonction.
• Avant d'effectuer un calcul de fonctions, précisez l'unité angulaire.
2
x
x
¿
, x
, n!, etc.) R Y
,
T Multiplication
DRG FSE TAB
0
1

Publicité

loading

Sommaire des Matières pour Sharp EL-520W

  • Page 1 (TAB) peut avoir une valeur quelconque entre 0 et 9. Les • Pour réinitialiser (RESET) la calculatrice, appuyez sur 10 ou valeurs affichées seront arrondies de la manière appropriée selon le agréé par SHARP ou un centre de réparation SHARP où cela est disponible. 1®. nombre de décimales.
  • Page 2 [Mémoires de formules (F1-F4)] Fonctions Différentielles/Intégrales Des formules ayant jusqu’à 256 caractères en tout peuvent être Les calculs différentiels et intégraux sont disponibles seulement en mode enregistrées dans F1 - F4. (Les fonctions tels que sin, etc. seront comptées normal. Pour des conditions initiales de calcul telles que la valeur de x en comme une lettre).
  • Page 3 [Effectuer la fonction de résolvant] Entrée des données et correction Constante Constante Q Appuyez sur m0. Les données entrées sont gardées en mémoire jusqu’à @c ou la Constante d’Avogadro Vitesse de la lumière dans le vide W Saisissez une formule avec une variable x. sélection du mode.
  • Page 4 • Veillez à installer les piles dans le bon sens, comme indiqué sur la calculatrice. • Les piles sont installées dans l’usine avant transport et peuvent s’être déchargées avant d’atteindre la durée de service indiquée dans la fiche SHARP CORPORATION technique.
  • Page 5 • • • • KRO;:?≥∆˚¬ EL-520W ª(hu 1.5 +h (cosh 1.5 + s 1.5 )L= ª 8 * 2 OM sinh 1.5) 20.08553692 24 /KM= CALCULATION EXAMPLES 24÷(8×2)= @Ht( 5 tanh –1 — = KM* 5 = (8×2)×5= ANWENDUNGSBEISPIELE / 7 )= 0.895879734...
  • Page 6 • • • • ≤ ªOM@ì 2FEC - 2FEC– 2C9E ; 2C9E=(A) 34E. 2000 - +)2000– Kˆ™ 3 - 3 K f(x) = x –3x 1901 ; 1901=(B) 6FF. ˆL+ 2 @≤ A4d. 1 ±® x = –1 –2. @≤ 0.5 ±® ª@ê...
  • Page 7 • • • • m (CPLX) Σx – nx x = Σx n σx = 0 ≤ r ≤ n ≤ 9999999999* —— < 10 Σx = x + ··· + x 12 - 6 Ü+ 7 + 15 Ü- (n-r)! (12–6i) + (7+15i) –...
  • Page 8 In Europe: Nur für Deutschland/For Germany only: Umweltschutz This equipment complies with the requirements of Directive 89/336/ Das Gerät wird durch eine Batterie mit Strom versorgt. EEC as amended by 93/68/EEC. Um die Batterie sicher und umweltschonend zu entsorgen, Dieses Gerät entspricht den Anforderungen der EG-Richtlinie 89/336/ beachten Sie bitte folgende Punkte: EWG mit Änderung 93/68/EWG.
  • Page 9 This file has been downloaded from: www.UsersManualGuide.com User Manual and User Guide for many equipments like mobile phones, photo cameras, monther board, monitors, software, tv, dvd, and othes.. Manual users, user manuals, user guide manual, owners manual, instruction manual, manual owner, manual owner's, manual guide, manual operation, operating manual, user's manual, operating instructions, manual operators, manual operator, manual product, documentation manual, user maintenance, brochure, user reference, pdf manual Downloaded from:...
