Raccordement avec les détecteurs de gaz (Sondes)
Toujours faire référence aux instructions spécifiques jointes aux sondes.
Il est rappelé que la Centrale possède une carte carte 4 sorties. On peut installer une carte
supplémentaire ES414 afin d'obtenir un total de 9 sorties. Dans les schémas, par semplicité,
on indique toujours toutes les sorties
Section de câbles et distance entre la Centrale et les sondes: Des câbles à écran à 3 pôles
doivent être utilisés, avec une section adaptée à la distance indiquée ci-dessous dans le tableau.
Distanza massima di ogni rilevatore dalla centrale
Maximum distance of each detector from the control panel.
Distance maximale de chaque détecteur du panneau de contrôle
Max. 200 metri / meters / mètres
Max. 400 metri / meters / mètres
Max. 600 metri / meters / mètres
Raccordement des sondes: (Sondes 1÷8) s'effectue sur les cartes d'Entrées (4 ÷ 20mA) montées
dans la base à gauche, les bornes «+», «-» et «S» doivent être connectées aux bornes
correspondantes de la sonde.
Sondes de gaz 1÷4
S1
S3
S4
+
-
S
+
-
S
+
-
S
+
-
S
+
-
S
Carte avec entrées 1÷4.
Sondes de gaz 7÷8
S5
S7
S8
+
-
S
-
S
-
S
+
+
+
-
S
+
-
S
ES404 Carte d'extension avec entrées 5÷8

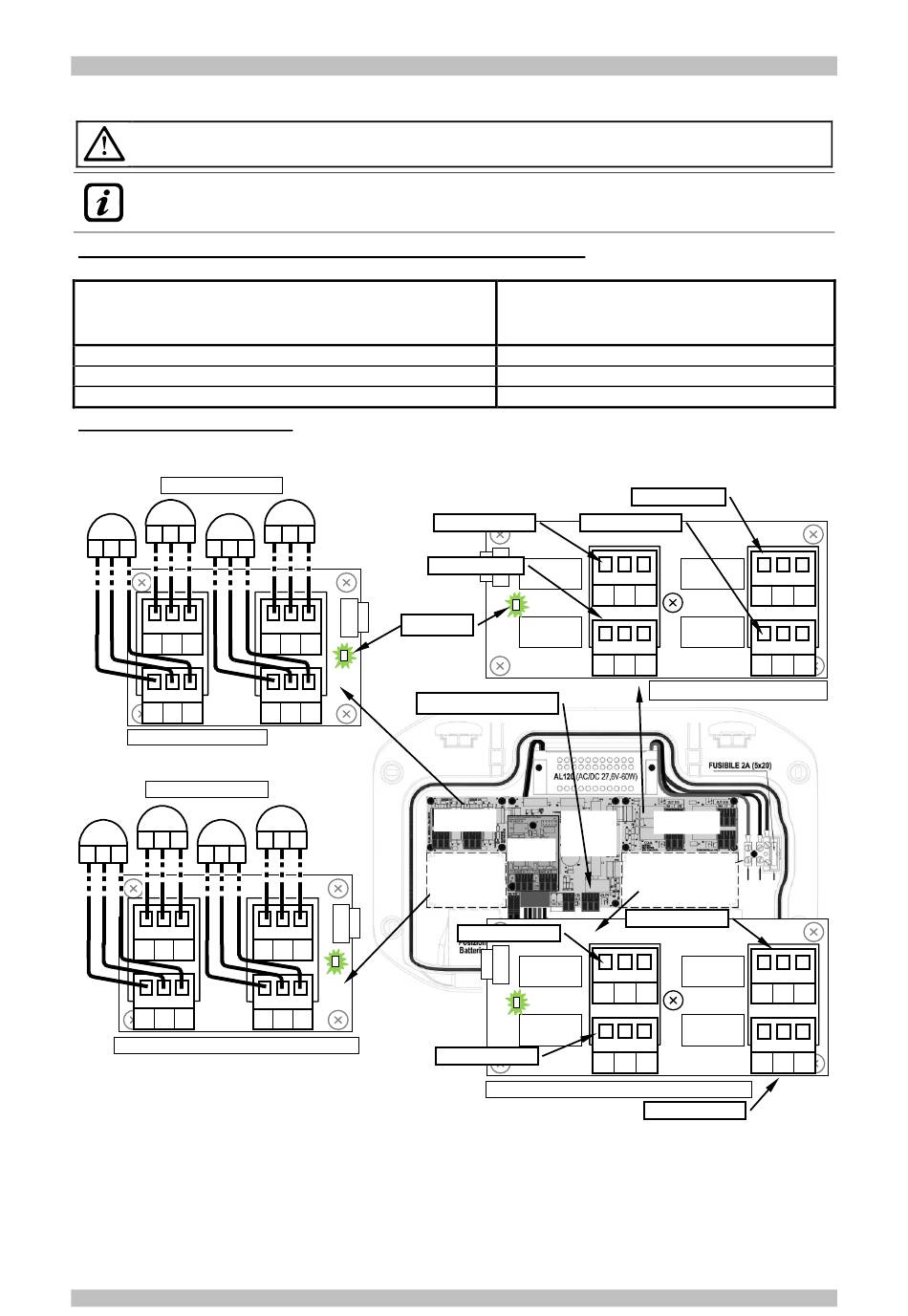

Fig 6 – CE424P Raccordements entrées des sondes 4÷20mA et sorties relais
L'écran du câble, doit être connecté uniquement du côté de la central et sur un point unique de
«MASSE» qui doit être équipotentiel. Sur chaque sonde, il faudra utiliser deux presse-étoupes, un en
entrée et un en sortie.
