Page 7/8

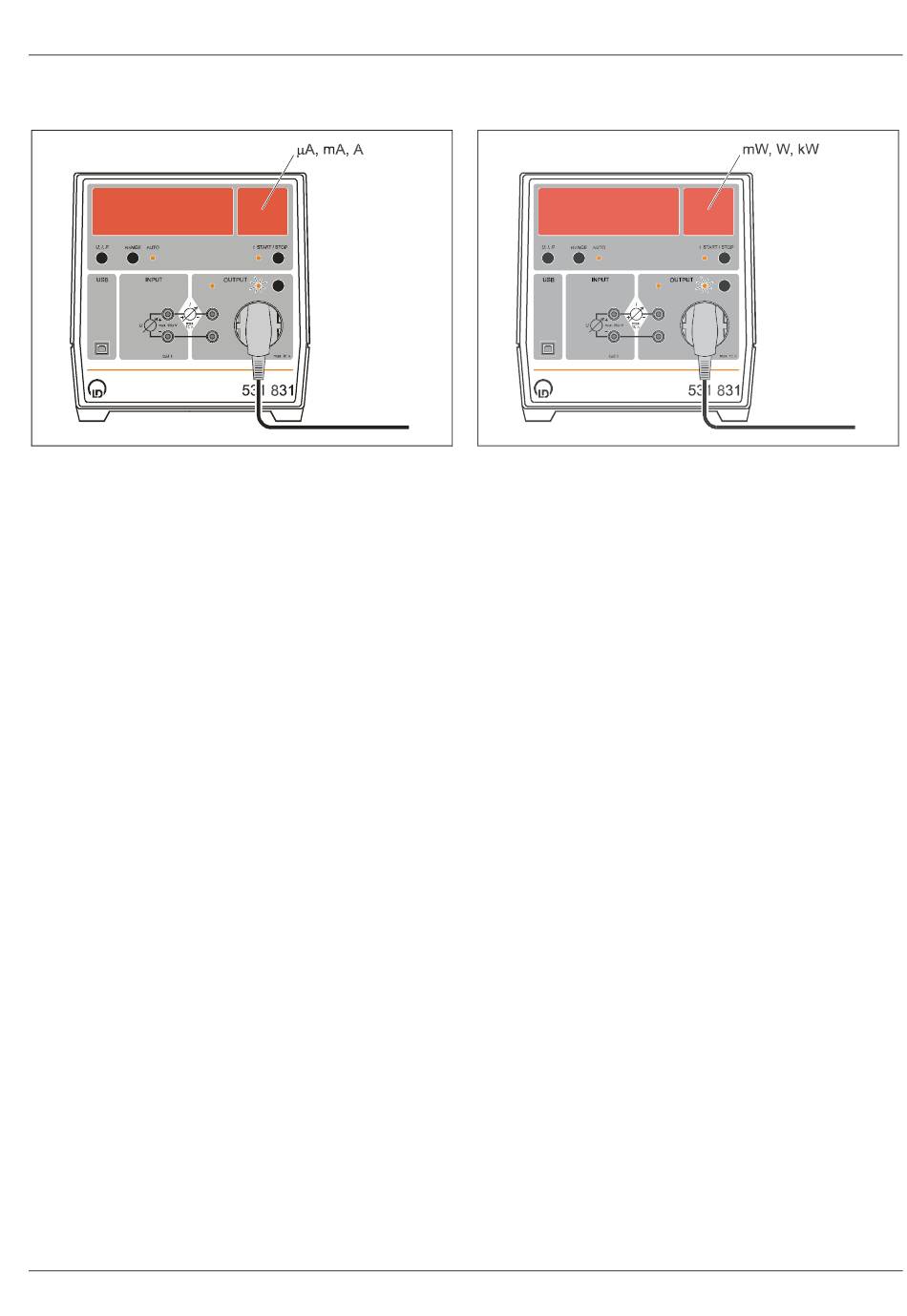

5.8 Mesure de l'intensité du courant
(connexion à la prise de raccordement intégrée) :
- Brancher le consommateur à la prise de raccordement
intégrée.
- Appuyer sur le bouton-poussoir OUTPUT pour activer la
LED d'état de la prise de raccordement intégrée.
- Sélectionner l'unité µA, mA ou A dans l'affichage de l'unité
avec le bouton-poussoir U, I, P.
- Activer la sélection automatique de la gamme de mesure
avec le bouton-poussoir RANGE (la LED AUTO est allu-
mée) ou bien sélectionner une gamme de mesure appro-
priée.
Remarque concernant la sélection des gammes de me-
sure :
Si la gamme de mesure sélectionnée est dépassée, l'appareil
se règle dans tous les cas automatiquement sur la gamme de
mesure immédiatement supérieure.
Une commutation automatique sur des gammes inférieures ne
se produit que lorsque la sélection automatique de la gamme
de mesure (Autorange) est activée.
Remarque concernant la résistance à la surintensité :
La mesure du courant est protégée jusqu'à 10 A.
Remarque concernant la précision :
Avec les courants alternatifs, des capacités de câble dans
l'appareil et à l'extérieur de celui-ci peuvent occasionner un
courant réactif certes faible, mais mesurable dans la gamme
des µA.
5.9 Mesure de la puissance
(connexion à la prise de raccordement intégrée) :
- Brancher le consommateur à la prise de raccordement
intégrée.
- Appuyer sur le bouton-poussoir OUTPUT pour activer la
LED d'état de la prise de raccordement intégrée.
- Sélectionner l'unité µW, mW, W ou kW dans l'affichage de
l'unité avec le bouton-poussoir U, I, P.
Remarque concernant les grandeurs mesurées :
La puissance affichée est la puissance active, c.-à-d. que le
déphasage entre U et I est pris en compte.
La tension U affichée est la tension aux bornes du consomma-
teur (pour un flux de courant I à travers l'appareil de mesure, la
∆ =
chute de tension
U
R
Shunt
Remarque
concernant
d'affichage :
Si la gamme d'affichage sélectionnée est dépassée, l'appareil
se règle dans tous les cas automatiquement sur la gamme
d'affichage immédiatement supérieure.
Remarque concernant la précision :
Des capacités de câble dans l'appareil et à l'extérieur de celui-
ci peuvent occasionner un faible courant réactif dans la
gamme des µA. Des pertes ohmiques de ce courant réactif
dans le câble suscitent éventuellement une puissance active
certes faible mais mesurable dans la gamme des mW.
Exemples d'application :
Puissance d'une ampoule incandescente et d'une lampe à
économie d'énergie, puissance d'appareils électroniques en
mode de veille.
Mode d'emploi 531 831
⋅ est prise en compte).
I
la
sélection
des
gammes
