Page 5/8

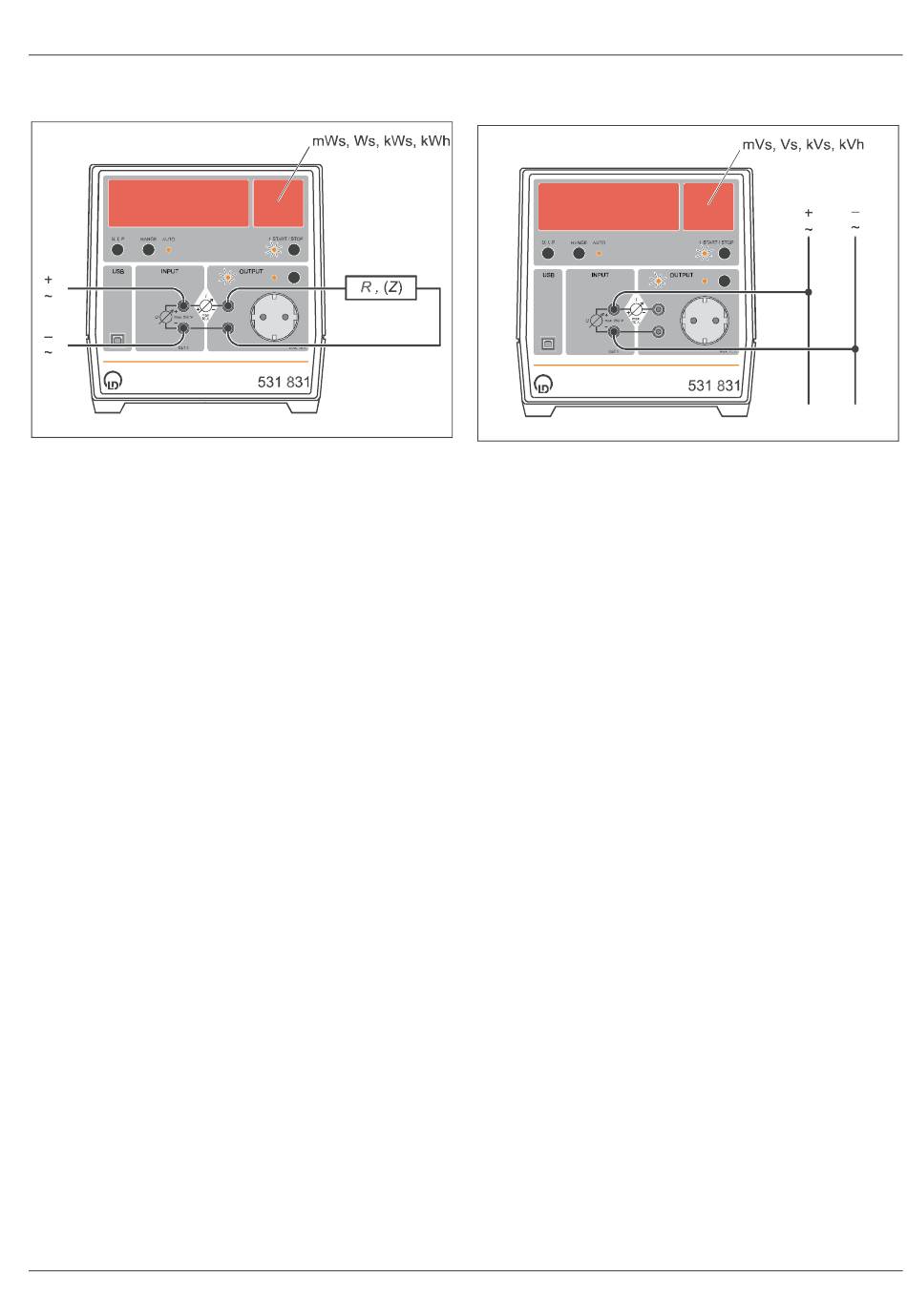

5.4 Mesure du travail électrique
(connexion aux douilles de 4 mm) :
- Eventuellement appuyer sur le bouton-poussoir OUTPUT
pour activer la LED d'état des douilles de 4 mm.
Pour la mesure du travail électrique absorbé par un consom-
mateur :
- Appliquer la tension d'alimentation aux douilles d'entrée de
4 mm et brancher le consommateur aux douilles de sortie
de 4 mm.
Pour la mesure du travail électrique fourni par une source de
tension (par ex. générateur, pile solaire) :
- Brancher la source de tension aux douilles de sortie de 4
mm et le consommateur (charge) aux douilles d'entrée de 4
mm.
- Sélectionner une gamme de tension appropriée et une
gamme de courant appropriée (voir 5.1 et 5.2).
- Sélectionner l'unité mWs, Ws, KWs ou kWh dans
l'affichage de l'unité avec le bouton-poussoir U, I, P.
Si vous parcourez la liste avec le bouton-poussoir U, I, P et
qu'aucune de ces unités n'est sélectionnable, vous pouvez les
intégrer à la liste de sélection en appuyant simultanément sur
les boutons-poussoirs U, I, P et t START/STOP.
- Lancer
l'intégration
START/STOP.
- Une fois le temps de mesure t souhaité écoulé, arrêter
l'intégration avec le bouton-poussoir t START/STOP.
La grandeur physique travail électrique :
Le travail électrique W accompli jusqu'à ce que le temps t soit
écoulé est l'intégrale temporelle de la puissance P :
t
( )
( )
∫
=
W t
P t ' dt '
0
Remarque concernant la précision :
Lors de l'intégration de très petites grandeurs mesurées, leurs
erreurs de mesure (par ex. erreur d'offset et erreur
d'arrondissement) risquent de fausser le résultat.
Les gammes de mesure du courant et de la tension :
Pendant un processus de commutation automatique en cas de
dépassement (vers le bas ou vers le haut) d'une gamme de
mesure, l'intégrale n'est temporairement pas calculée correc-
tement. Avant une intégration de seulement quelques se-
condes, il convient par conséquent de sélectionner des gam-
mes de mesure appropriées pour le courant et la tension.
Exemples d'application :
Compteur à courant alternatif ; travail électrique d'une pile à
combustible, d'un couple voltaïque ; contenu énergétique d'un
condensateur
avec
le
bouton-poussoir
5.5 Mesure de la pointe de tension
(connexion aux douilles de 4 mm) :
- Eventuellement appuyer sur le bouton-poussoir OUTPUT
pour activer la LED d'état des douilles de 4 mm.
- Câbler les douilles d'entrée de 4 mm.
- Sélectionner une gamme de mesure de la tension appro-
priée (voir 5.1).
- Sélectionner l'unité mWs, Ws, KWs ou kWh dans
l'affichage de l'unité en appuyant simultanément sur le bou-
ton-poussoir U, I, P et le bouton-poussoir t START/STOP.
La pointe de tension apparaît alors à la place du travail électri-
que dans la liste de sélection visualisée par activation du bou-
ton-poussoir U, I, P .
- Lancer
l'intégration
START/STOP.
- Une fois le temps de mesure t souhaité écoulé, arrêter
l'intégration avec le bouton-poussoir t START/STOP.
La grandeur physique pointe de tension :
La pointe de tension Φ après l'écoulement du temps de me-
sure t est l'intégrale temporelle de la tension U :
t
t
( )
( )
∫
Φ
=
t
U t ' dt '
0
Remarque concernant la précision :
Lors de l'intégration de très petites grandeurs mesurées, leurs
erreurs de mesure (par ex. erreur d'offset et erreur
d'arrondissement) risquent de fausser le résultat.
Les gammes de mesure de la tension :
Pendant un processus de commutation automatique en cas de
dépassement (vers le bas ou vers le haut) d'une gamme de
mesure, l'intégrale n'est temporairement pas calculée correc-
tement. Avant une intégration de seulement quelques se-
condes, il convient par conséquent de sélectionner une
gamme de mesure appropriée pour la tension.
Exemple d'application :
Loi d'induction de Faraday : lorsqu'on plonge un aimant per-
manent dans une bobine, on mesure la pointe de tension ∆Φ
tandis que lorsqu'on le retire, on mesure la pointe de tension
−∆Φ.
Mode d'emploi 531 831
avec
le
bouton-poussoir
t
