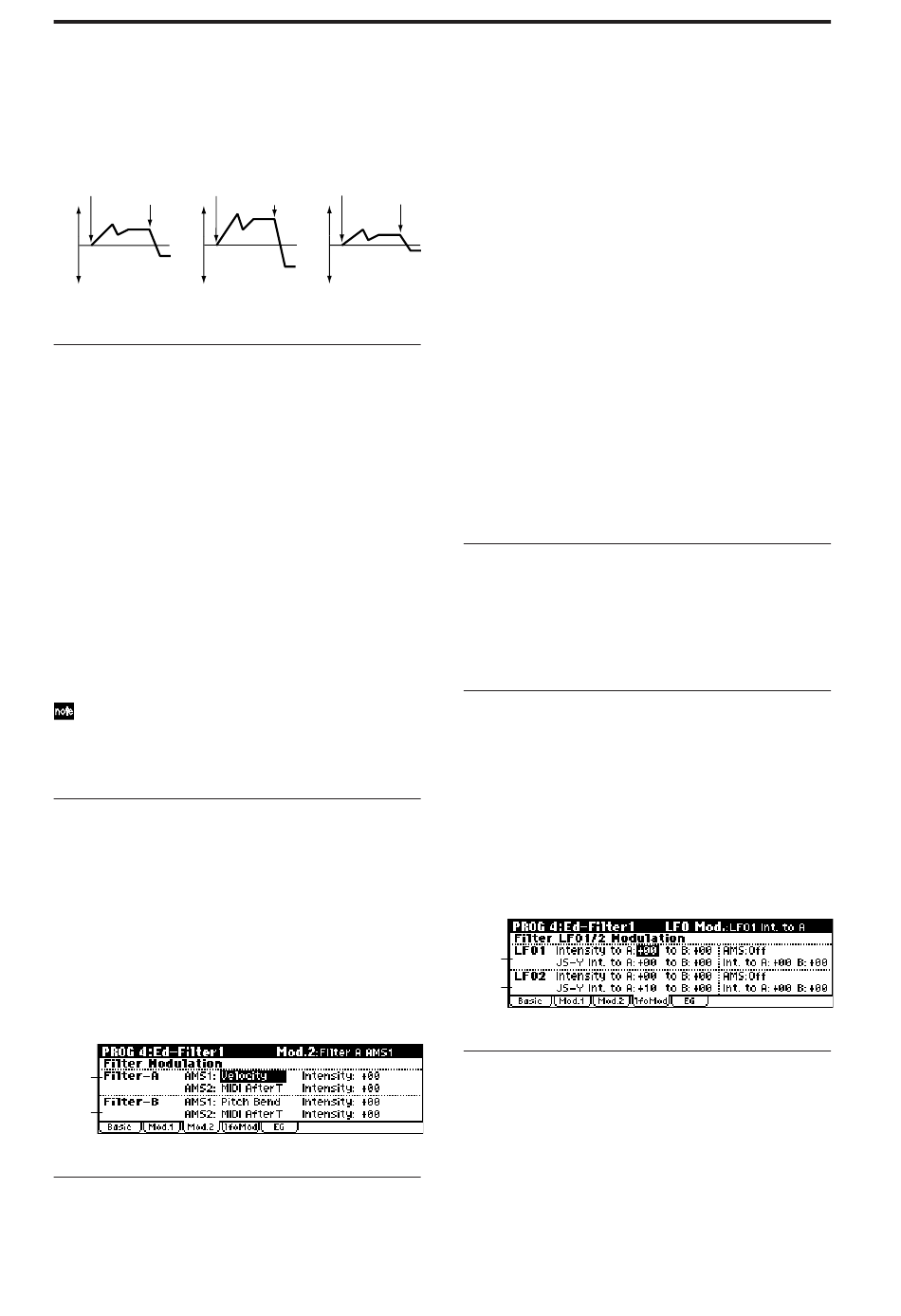

Vel to B (Velocity to B)
Ce paramètre contrôle la fréquence de coupure du filtre 1B
en déterminant l'intensité et la direction de l'effet que le tou-
cher exerce sur les changements produits dans le temps par
l'enveloppe de filtre 1 (☞"Vel to A (Velocity to A)").
Changements de fréquence de coupure
Note enclenchée
Note coupée
Toucher léger
[Réglage de "Intensity to A" (4–2b)]
4–2c: AMS, Into to A, Int to B
AMS (Filter EG AMS)
Définissez avec ce paramètre le modulateur qui contrôle
l'intensité et de la direction de l'effet des changements pro-
duits dans le temps par l'enveloppe de filtre 1 sur la fré-
quence de coupure des filtres 1A et 1B (☞p.152 "Liste AMS
(modulateurs alternatifs)").
Int. to A (AMS Int. to A)
Détermine l'intensité et la direction de l'effet exercé par le
modulateur "AMS (Filter EG AMS)" sur le filtre 1A.
Pour des détails sur l'application de ce réglage, voyez la sec-
tion "Int. to A (Intensity to A)".
Int. to B (AMS Int. to B)
Détermine l'intensité et la direction de l'effet exercé par le
modulateur "AMS (Filter EG AMS)" sur le filtre 1B (☞"Int.
to A (Intensity to A).").
Le X50/microX détermine la profondeur et la direction
de l'effet produit par l'enveloppe de filtre en se basant
sur les réglages des paramètres "Int. to A (B)", "Vel to A
(B)" et "Int. to A (B) (AMS Int. to A/B)".
■ 4–2: UTILITY
☞"Write Program" (0–1), "Copy Oscillator", "Swap Oscilla-
tor" (1–1)
4–3: Mod.2
Affiche les réglages de la fonction de jeu utilisée pour modi-
fier le timbre en appliquant une modulation à la fréquence
de coupure du filtre 1 "Frequency (A/B Frequency)".
Si "Type (Filter Type)" (4–1a) est réglé sur Low Pass Reso-
nance, les paramètres du filtre B ne seront pas affichés.
4–3a
4–3b
4–3a: Filter-A Modulation
AMS1 (Filter A AMS1) [Off, (PEG, AEG, EXT)]
Choisissez ici la source contrôlant la modulation appliquée à
la fréquence de coupure du filtre 1A (☞p.152 "Liste AMS
(modulateurs alternatifs)").
18
[–99...+99]
Note enclenchée
Note enclenchée
Note coupée
Toucher fort
Toucher fort
Réglage positif (+)
Réglage négatif (–)
[Off, (EXT)]
[–99...+99]
[–99...+99]
(Filter1 Modulation2)
Intensity (A AMS1 Intensity)
Ce paramètre permet de spécifier l'intensité et la direction
de l'effet contrôlé via "AMS1 (Filter A AMS1)".
X50:
Si vous réglez "AMS1 (Filter A AMS1)" sur "Pit-
chBend" et choisissez une valeur positive (+) ici, la fré-
quence du filtre augmente quand vous tournez la molette
[PITCH] vers le haut. Si vous la tournez vers le bas, la fré-
Note coupée
quence du filtre diminue. Avec une valeur négative (–),
l'effet est inversé. La valeur choisie ici est ajoutée à "Fre-
quency (A Frequency)" (4–1b).
microX:
Si vous réglez "AMS1 (Filter A AMS1)" sur "JS
X" et choisissez une valeur positive (+) ici, la fréquence du
filtre augmente quand vous actionnez le joystick vers la
droite. Si vous le poussez vers la gauche, la fréquence du fil-
tre diminue. Avec une valeur négative (–), l'effet est inversé.
Cette valeur s'ajoute à celle du paramètre "Frequency (A
Frequency)" du filtre A (4–1b).
AMS2 (Filter A AMS2) [Off, (PEG, AEG, EXT)]
Intensity (A AMS2 Intensity)
Choisissez la source "AMS2 (Filter A AMS2)" et spécifiez
l'intensité et la direction de l'effet contrôlé via la source choi-
sie (☞"AMS1", "Intensity").
4–3b: Filter-B Modulation
Ce paramètre n'est disponible que lorsque vous avez réglé
"Type (Filter Type)" (4–1a) sur Low Pass & High Pass.
Vous pouvez utiliser deux modulateurs alternatifs pour
moduler la fréquence de coupure du filtre 1B (☞"Filter-A
Modulation").
■ 4–3: UTILITY
☞"Write Program" (0–1), "Copy Oscillator", "Swap Oscilla-
tor" (1–1)
4–4: lfoMod
Les réglages de cette page permettent d'appliquer une
modulation cyclique à la fréquence de coupure du filtre 1
(de l'oscillateur 1) via le LFO du filtre 1 et de créer ainsi des
variations périodiques du son.
4–4a
4–4b
4–4a: Filter LFO1 Modulation
Intensity to A (LFO1 Int. to A)
Détermine l'intensité et la direction de la modulation appli-
quée par le LFO1 de l'oscillateur OSC1 (réglé avec "OSC1
LFO1" 3–1a) à la fréquence de coupure du filtre 1A.
Des valeurs négatives (–) inversent la phase.
Intensity to B (LFO1 Int. to B)
Détermine l'intensité et la direction de la modulation appli-
quée par le LFO1 de OSC1 à la fréquence de coupure du fil-
tre 1B (☞"Intensity to A (LFO1 Int. to A)").
[–99...+99]
[–99...+99]
(LFO Modulation)
[–99...+99]
[–99...+99]
