Princípio de funcionamento
de uma coluna extensível
Função
O movimento de avanço da coluna extensível é feito
pelo ar comprimido, que é direcionado para o lado
inferior do pistão e empurra-o para fora do cilindro. Para
o retorno automático (com exceção da BMK 62S) da
haste do pistão para dentro do cilindro, o ar comprimido
é direcionado para o lado superior do pistão.
ALF 72D
ALF 72D-1
© 2006 Atlas Copco Construction Tools AB
www.CrowderSupply.com • Toll Free: 888-883-5144
BMK 62S
| |
No. 9800 0680 71 2006-11-20
Instruções de segurança e funcionamento

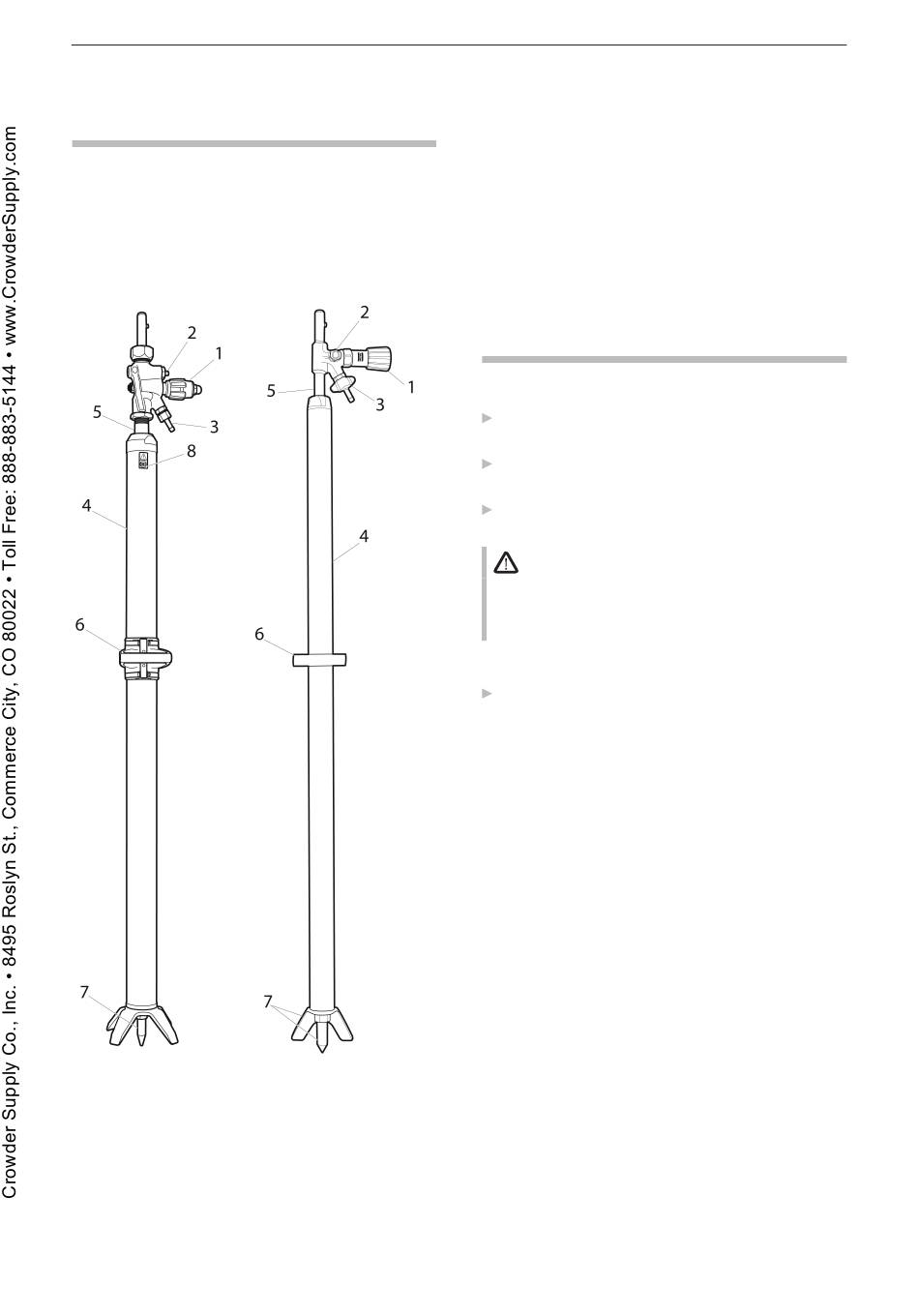

1. Botão de controle de avanço
2. Pino da válvula
. Bico da mangueira (12,5 mm)
4. Cilindro de avanço
5. Haste do pistão
6. Cabo
7. Cavilha com suporte
8. Etiqueta de atenção
Preparo antes do início
1. Verifique o equipamento de perfuração
Verifique se todo o equipamento de perfuração
está em boas condições de funcionamento.
Certifique-se de que a porta de entrada de ar não
esteja obstruída.
Certifique-se de que as uniões estejam bem
apertadas e à prova de vazamentos.
Atenção
Verifique sempre se há mangueiras e uniões
danificadas ou frouxas antes da operação. Enrolar
as mangueiras pode causar danos graves.
2. Ventile através da mangueira de ar
Todos os dias, antes de usar o martelo perfurador,
ventile a mangueira de ar para eliminar a sujeira e
a umidade acumulada.
3. Encha o canal lubrificante com óleo
Observação!
Certifique-se de que a bucha e a
haste do aço de perfuração sempre
estejam revestidas por uma camada
de óleo.
