Raccord de
l'écran/clavier à distance
Raccord du récepteur
de la station de base
3 entrées
de thermostat
2 sorties
de chauffage
4 raccords de soupapes
Raccord du fluxostat
Raccord
de la cellule
Panneau
secondaire
Barre omnibus de
mise à la terre
Console de
commande Pro Logic
La console de commande Pro Logic et le module d'expansion PS-16 exigent à la fois des connexions de haute et de basse tension.
Les connexions basse tension sont destinées à raccorder les actionneurs, les thermostats et les claviers à distance, etc. Les
connexions haute tension sont destinées à raccorder les pompes, les lumières etc., ainsi que pour alimenter directement la console
de commande. Il faut toujours :
- s'assurer que le courant est coupé avant de procéder à tout travail de câblage
- respecter les codes d'électricité locaux et nationaux (ainsi que le code CEC s'il y a lieu)
- utiliser des conducteurs en cuivre uniquement
Alimentation principale (alimentation au panneau à disjoncteurs)
Le panneau à disjoncteurs du système Pro Logic est conçu pour une puissance nominale de 100 ampères. Raccordez des
conducteurs de puissance nominale appropriée (L1, L2, N, et de mise à la terre) du panneau électrique principal de la résidence au
bloc d'alimentation principal du boîtier de disjoncteurs de la console Pro Logic. La connexion au panneau électrique principal de
la résidence doit être un disjoncteur de 240 V CA de puissance nominale maximale de 100 ampères.
Mise à la terre et métallisation
Raccordez un fil de terre du panneau électrique principal à la barre omnibus de mise à la terre du système Pro Logic. Veillez
également à mettre à la terre tous les équipements de haute tension (120 ou 240 V CA) raccordés aux relais de contrôle ou aux
disjoncteurs du système Pro Logic. Le système Pro Logic doit aussi être connecté au système de métallisation de la piscine par un
câble de 6 AWG. Une cosse de métallisation (2 au pour les modèles canadiens) est fournie sur la face extérieure ou au bas du boîtier
Pro Logic.
Installation et câblage du disjoncteur
Les disjoncteurs sont fournis par l'électricien. Des frais peurent s'appliquer. Voir le tableau au haut de la page suivante pour la liste
de disjoncteurs appropriés. Respectez les codes et les exigences des fabricants de disjoncteurs relativement aux calibres et
températures nominaux des câbles. Notez que certains équipements de piscine doivent être raccordés à des disjoncteurs de fuite
à la terre — consultez les codes d'électricité locaux et nationaux.
Fabricant
Siemens
Murray
Prise de courant utilitaire
Si vous le désirez, une prise de courant double avec couvercle imperméable (fournie par l'installateur) peut être installée dans
l'entrée défonçable sur le côté inférieur du boîtier Pro Logic. La prise doit être de type disjoncteur de fuite de terre conformément
au code. Une autre possibilité est de raccorder une prise standard à un disjoncteur de fuite de terre.
4. Câblage électrique

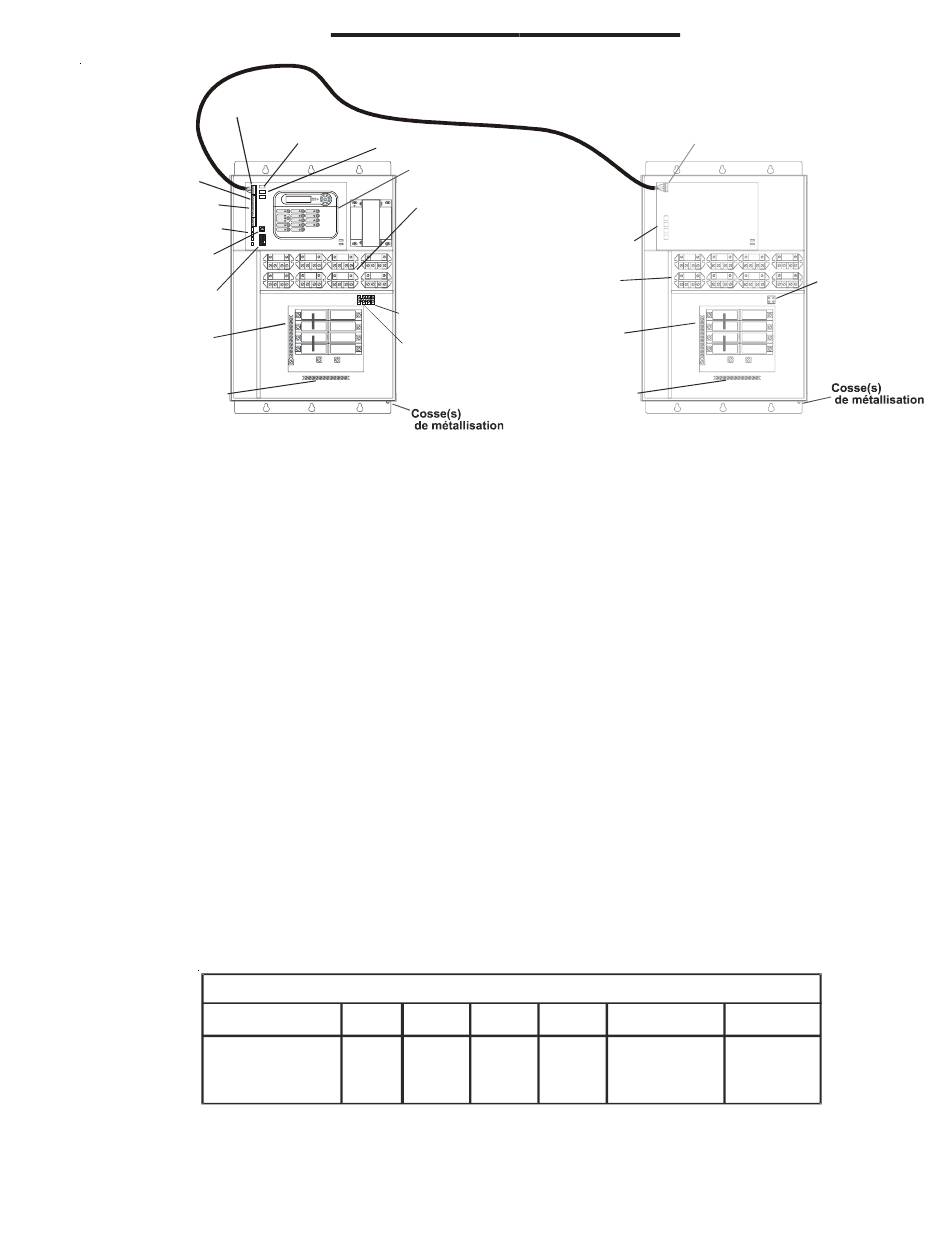

Connexion à 4 fils entre la
console PS-16 et le module EXP
AQL-CHEM
Affichage «local »
8 relais haute tension
pour PS-8, PS-16
(4 relais pour PS-4)
Sortie de distribution
du pH
Entrée d'alimentation
de contrôle
L2
L1
N
Disjoncteurs appropriés
Simple Double
QP
QP
MP-T
MP-T
Vers le raccord de l'écran/clavier du PS-16
4 raccord
de soupapes
8 relais
haute tension
Panneau
secondaire
Barre omnibus de
mise à la terre
Module d'expansion
Jumelé
Quarte
Fruite de terre Obturateur
QPF
QT
QT
MP-GT
MH-T
MH-T
12
For use with
PS-16 only
10
9
8
7
Entrée d'alimentation
L2
L1
N
(AQL-PS-16 seulement)
QF3
LX100FP
de contrôle
