AVERTISSEMENT Ce manuel doit être lu avec toute l’attention requise par toutes les personnes qui ont ou qui auront la responsabilité d’utiliser ou d’entretenir le produit. Au même titre que n’importe quel élément d’un équipement complexe, cet instrument fonctionnera tel qu’il a été...
La silicone provoque la désensibilisation du capteur de gaz combustibles, provoquant ainsi des résultats faibles et erronés. 2. Le système Galaxy ne doit être utilisé que dans des environnements sans danger ne recélant aucune concentration de vapeur et de gaz combustibles.
Page 47
Fonctionnalités en option ......1-1 Composants du système Galaxy ..... . .1-2 Figure 1-1.
Page 48
Système à montage mural ......2-5 Bloc de batteries en option (FIGURES 2-5 et 2-6) ..2-7 Figure 2-5.
Page 49
Modification du numéro de série ou de l'identifiant de l'instrument sur la station de tests Galaxy ....4-4 Figure 4-2. Organigramme du calibrage ....4-4 Chapter 5, Messages d’erreur .

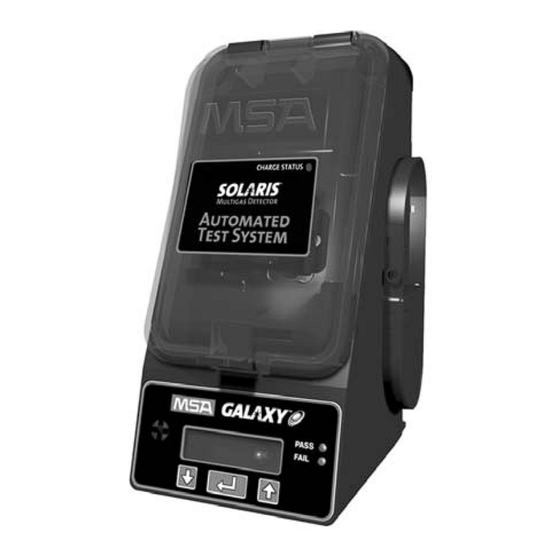

Chapitre 1, Description des systèmes Description générale Le Système Galaxy System est un système de tests automatisés destiné à plusieurs types d’instruments, comprenant actuellement : • Détecteur Multigaz avec enregistrement de données Solaris ® • Détecteur Sirius Multigaz ® •...
Interface standard de navigateur Web (voir Chapitre 2 pour configuration et informations complémentaires) • Câble (10 base T) • Sans fil (802.11b). Composants du système Galaxy • Banc d’essai (TS) - Version de table ou murale sur système de rail DIN • Carde mèmoire en option •...
(SANS FIL) MODULE PORTE-CyLINDRE D'ALIMENTATION DE CHAQUE BANC D'ESSAI Figure 1-2. Système Galaxy Système étendu Le système présenté en FIGURE 1-2 peut être étendu pour inclure : • Un maximum de dix bancs d’essai, dans toutes les combinaisons retenues d’instruments •...
Option batteries (FIGURE 1-3) Un banc d’essai peut être alimenté par un bloc de batteries connectable composé de 4 piles alcalines AA. • Assure jusqu’à 100 calibrages • Alimente un seul banc d’essai • Ne peut pas être utilisé avec les options d’interface câblée ou sans fil, ou de recharge de l’instrument •...
Option Carte mémoire (FIGURE 1-4) Une carte mémoire enfichable (nº 10050789) permet d’augmenter la capacité de stockage des données et d’impression des enregistrements. Un capuchon d’extrémité (nº 10061219) doit être installé pour protéger la carte mémoire si le bloc batterie ou l’interface réseau ne sont pas installés. CAPUCHON D'ExTRÉMITÉ...
Page 55
• DÉMARRAGE LE BANC D'ESSAI EST-IL À L'ÉTAT PRêT ? INSÉRER INSTRUMENT LE BANC D'ESSAI ACCEPTE UN INSTRUMENT ? ERREURS POSSIBLES INSTRUMENT DÉBUT DU ÉCHEC DU NON SÉRIALISÉ CALIBRAGE CALIBRAGE DU CAPTEUR PANNE DE ENREGISTREMENT LE NUMÉRO DE LA POMPE ERREUR ÉCHEC DE CALIBRAGE...
Chapitre 2, Configuration du Système Galaxy Configuration de base Les étapes de base suivantes sont nécessaires au démarrage d’un test avec le système Galaxy. Système de test autonome RACCORD CANNELÉ 3 MM CONNExION NEUF CONNExION CyLINDRE 1 CONNExION CyLINDRE 2 VOyANT RÉUSSITE...
Unité murale (FIGURE 2-2) RAIL DIN SySTèMES D'ANCRAGE MURAUx Figure 2-2. Montage mural Unité murale (banc d’essai seul) 1. Montez le rail DIN supérieur sur le mur en le fixant avec des ancrages muraux ou autres systèmes de fixation appropriés. 2.
Porte cylindre en option (de table) (FIGURE 2-3) TUBULURE PORTE-CyLINDRE INSÉRER LES VIS À L'AVANT ET À L'ARRIèRE Figure 2-3. Porte-cylindre en option (n° 10062235) 1. Sur le côté gauche du banc d’essai, assurez-vous que les quatre connecteurs cannelés sont en places et droits avant de connecter le porte-cylindre.
Connexion du système BANC D'ESSAI (MAxIMUM DE 10) INTERFACE RÉSEAU (SANS FIL ICI) ALIMENTATION DE CHAQUE PORTE-CyLINDRE BANC D'ESSAI (MAxIMUM DE 3) Figure 2-4. Connexions du système • Il permet de partager le porte-cylindre, la carte mémoire et l’interface réseau •...
3. Sur le côté gauche du banc d’essai, assurez-vous que les quatre connecteurs cannelés sont en place et droits avant de connecter les unités les unes aux autres. 4. Engagez les raccords cannelés et appuyez simultanément sur les unités jusqu’à ce que les trous sur la collerette soient alignés. 5.
Page 61
• Ne fixez pas encore le rail DIN inférieur au mur. 5. Si des porte-cylindres et/ou des bancs d’essai supplémentaires sont utilisés dans cette installation, engagez les deux rails DIN supérieur et inférieur dans leurs canaux respectifs à l’arrière des unités en les y faisant glisser.
Bloc de batteries en option (FIGURES 2-5 et 2-6) COURROIE MAINTIEN BATTERIE CONNECTEUR DE BATTERIE Figure 2-5. Connecteur de batterie et courroie de maintien FICHE CONNExION BATTERIE Figure 2-6. Fiche pour batterie...
AVERTISSEMENT Le module d’alimentation secteur et le bloc batteries ne doivent pas être simultanément utilisés. Seul l’un d’entre eux doit être en service à la fois. L’utilisation simultanée des deux peut provoquer la décharge inattendue et indétectable des éléments du bloc de batteries. 1.
• La carte mémoire partagée ne fonctionne correctement que si tous les bancs d'essai communiquent correctement. Option réseau Le système de tests automatisés Galaxy prend en charge deux options de réseau différentes : • Câble (10 base T) ou •...
Reportez-vous aux organigrammes des FIGURE 3-1 et FIGURE 3-2. • Si le système de tests automatisés Galaxy est expédié avec des options par défaut afin de répondre aux besoins de la majorité des utilisateurs, il offre aussi les options suivantes : Options Utilisateur •...
MODIFICATION DE LA CONFIGURATION 1. Accédez au menu en appuyant sur ENTER quand le banc d’essai est au repos et affiche : « CURRENT TIME/DATE — <INSERT INSTRUMENT> » (date/heure actuelles — Insérer Instrument). 2. Dans le menu, utilisez UP ( ) ou DOWN (â) pour défiler jusqu’à «...
OFF (ARRêT) et activer ou désactiver le mode calibrage instrument. BD interne • Chaque banc d'essai Galaxy a une mémoire interne suffisante pour stocker une base de données de jusqu'à 150 instruments (un message d'erreur apparaît lorsque cette limite est atteinte).
Configuration de l'essai • Utilisez , â, et ENTER ( 8 ) pour sélectionner parmi les modes d'essai suivants : Bump seulement • • Le banc d'essai effectue uniquement des BUMP et génère un rapport de réussite ou d'échec. Calibrage seulement •...
• Cylindre 1 • Cylindre 2 • Cylindre 3 • Si le banc d’essai utilise des porte-cylindres, le comptage des cylindres s’effectue de droite à gauche : • Le cylindre 1 est le plus proche du banc d’essai • Le cylindre 2 vient immédiatement à gauche •...
Emplacement • Cette option permet à l'utilisateur de donner un nom à l'emplacement du banc d'essai concerné. • Le nom est limité à 8 caractères. Il servira à identifier les informations fournies à l'interface et à la carte mémoire. • Utilisez , â, et ENTER ( 8 ) pour sélectionner chaque caractère.
Visualisation des données (FIGURE 3-2) Toutes les installations de bancs d’essai possèdent un enregistrement limité des données, incluant le numéro de série de l’instrument et la dernière date de calibrage. Ces données peuvent être visualisées avec le menu. 1. Accédez au menu en appuyant sur ENTER ( 8 ) quand le banc d’essai est au repos et affiche : «...
• SOxxxxx.TxT/SIxxxx.TxT/ORxxxxx.TxT - • Chaque instrument a un fichier séparé baptisé selon son type (SO=Solaris, SI=Sirius, OR=Orion, 4A=Altair 4, 5A=Altair 5) et son numéro de série (cinq chiffres). • Ce fichier contient tous les renseignements pour les calibrages de l'instrument (y compris les données des états de l'instrument avant et après chaque calibrage).
Utilisation du système Galaxy étapes utilisateur Il est possible de réaliser le test d’un instrument sur le système Galaxy en appuyant simplement sur un seul bouton. L’utilisateur doit se conformer aux étapes suivantes pour réaliser un test une fois que le système a été...
Page 75
5. Ajout d’un nouvel instrument : • Lorsqu’un instrument est ajouté pour la première fois au système Galaxy, l’utilisateur devra confirmer les informations relatives à l’instrument. • Une fois que ces informations ont été introduites, elles resteront dans la base de données du système Galaxy.
Page 76
• AFFICHAGE COMPLET CyCLE D'ÉTAT DES DEL AVEC AVERTISSEUR- VIBREUR GALAxy VERSION UTILISER LE MENU POUR METTRE HORS SERVICE, TyPE ENTRER 8 POUR METTRE EN SERVICE D'INSTALLATION xx INITIALISATION, VEUILLEz PATIENTER HEURE/DATE (INSERTION INSTRUMENT) APPUyER SUR UN BOUTON POUR LE MENU...
Modification du numéro de série ou du descripteur sur la station de tests Galaxy • Une fois l'instrument introduit dans le système de tests et le numéro de série affiché, appuyez sur les deux boutons fléchés pour réinitialiser le numéro de série.
Chapter 5, Messages d’erreur Tableau 5-1. Messages d’erreur LES MESSAGES D’ERREUR SE PRéSENTENT EN CAS DE : PANNE IR Panne matérielle sur le banc d’essai des communications IR TEST ABANDONNÉ L’utilisateur a abandonné le test en appuyant sur un bouton RETRAIT INSTRUMENT L’instrument a été...
Galaxy. Si vous avez des questions concernant cette unité, sur des procédures incluses dans ce manuel ou si vous désirez connaître le plus proche centre de réparations MSA et comment obtenir des pièces de rechange, appelez notre numéro gratuit : 1-800-MSA-2222.
Page 80
(Altair 5 plus) 10094844 CYLINDRES DE CALIBRAGE GALAXY ECON-CAL, méthane 1,45 %, 15 % O , 60 ppm CO, 20 ppm H 10048280 ECON-CAL, méthane 2,5 %, 15 % O , 60 ppm CO, 10 ppm NO 10058172 ECON-CAL, méthane 1,45 %, 15 % O...
Tableau 6-2. Pièces de rechange, Centre de réparation MSA autorisés seulement ARTICLE N° DE PIÈCE Boîtier avant 10061085 Boîtier arrière 10061086 Clavier 10059057 Avertisseur-vibreur 10059941 Écran 10061216 Porte 10061218 Passe-fils 10061218 Pompes 10061327 Carte contacts de chargeur, détecteur multi-gaz Sirius 10057796 Carte contacts de chargeur, détecteur multi-gaz Solaris...
• La fréquence de remplacement dépend de : • la fréquence d’utilisation du système • la propreté de l’environnement dans lequel le système est exploité REMARQUE : Les alarmes de pompe peuvent indiquer le besoin de remplacement du filtre d’air neuf. ATTENTION Ne faites pas fonctionner cette unité...
Remplacement du joint torique (Orion) Inspectez visuellement tous les mois le joint torique sur le raccord, nettoyez-le au besoin. En cas d’endommagement, remplacez le joint torique avec la pièce n° P/N 711464 (12 par paquet) : 1. déposez le joint torique endommagé. 2.
