9.2 Sélection du mode redondance ou capacité
Un système parallèle est paramétrable entre mode capacitif ou mode redondant N+1. Les
paramètres sont visualisés sur l'écran LCD de la face avant. Par défaut usine, le mode
redondance N+1 est sélectionné (l'utilisateur reçoit une alarme si le niveau de redondance +1 est
dépassé par la charge).
9.3 Eléments d'installation requis
Le système est conçu de façon à avoir accès en face avant à toutes les parties sensibles. Les
entrées de câbles sont en bas ou en haut (option ou standard pour les modèles 400 et 500kVA).
Câbles d'alimentation
Tous les câbles d'entrée, de bypass, de sortie doivent être dimensionnés selon les règles locales.
1. Le câble doit être capable de véhiculer le courant nominal. Attention à bien dimensionner le
neutre (N) en fonction de la charge
2. Le câble doit supporter un fonctionnement à au moins 70°C. Des câbles en cuivre doivent
être utilisés aux bornes.
3. Le câble doit répondre aux protections de court-circuit et de surintensité avec des fusibles
de taille appropriée.
Note ! La longueur totale des câbles bypass et sortie doit être dans la tolérance de +/- 10%
imposée et doivent être de même type. Grâce à leur impédance égale, des câbles égaux
entraînent un partage égal de la charge en mode bypass. Négliger ces instructions peut provoquer
le blocage en mode bypass du système parallèle après surcharge.
Communication avec interface CANBUS
Un câble d'interconnexion CANBUS de 10 mètres avec résistances de terminaison (2*120 ohm)
est fourni avec les modules ASI. Le câble CANBUS doit être connecté entre les connecteurs TB3
de deux modules ASI successifs, tel que montré par le schéma de la page précédente. Un câble
blindé à paire torsadée de 40 mètres maximum peut être utilisé.
Le CANBUS est une interface de communication linéaire. Elle ne doit pas former de configuration
en boucle. Les résistances de terminaison intermédiaires sont enlevées pour les configuration de
plus de deux modules. Seuls le premier et le dernier module ASI de la chaîne CANBUS doivent
avoir une résistance de terminaison en bout de câble, connectée aux broches 1 'CANH' et 2
'CANL' du connecteur TB3.
Se référer au schéma de la carte pour repérer les broches.

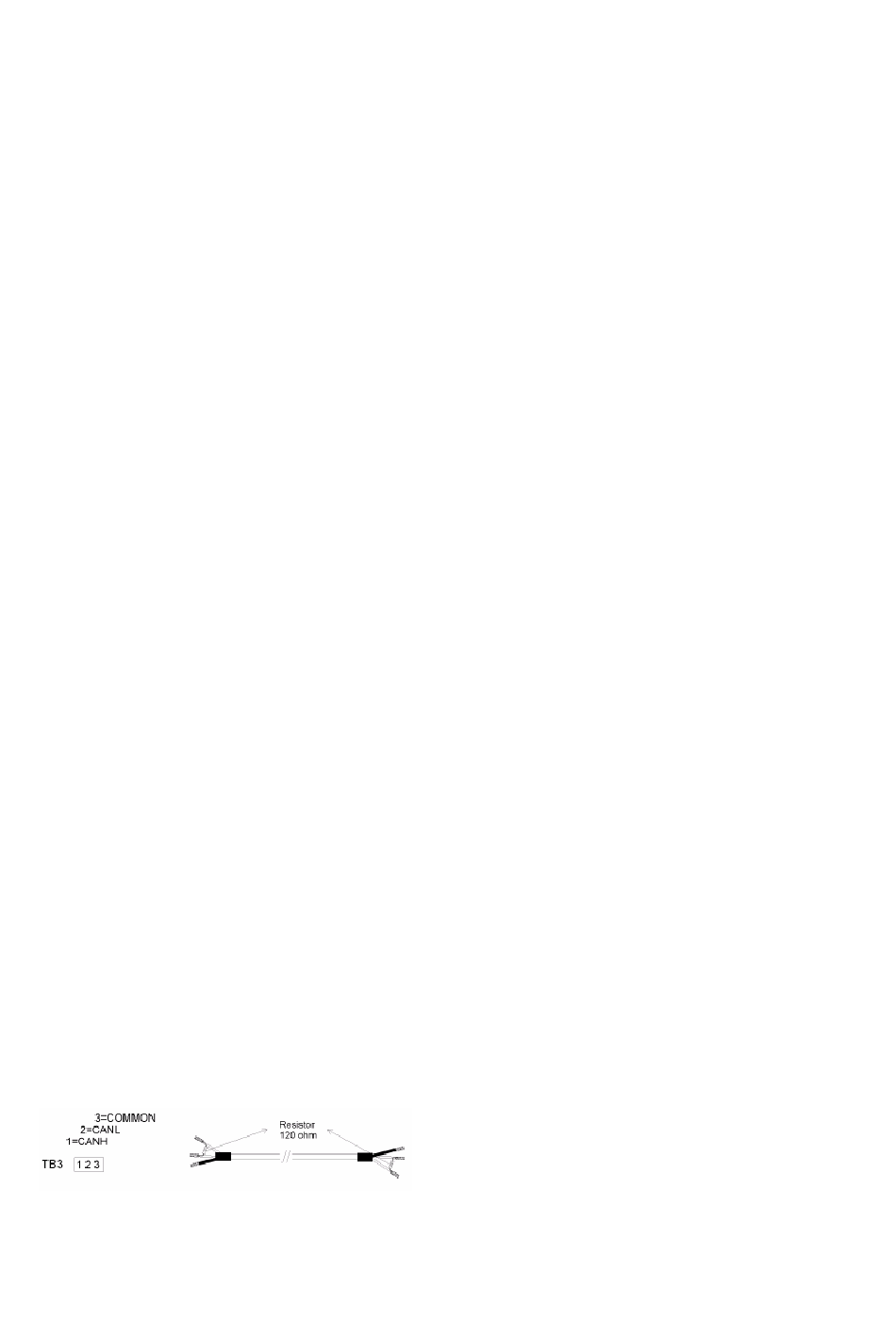

Figure 15. Connecteur TB3 des modules ASI et câble CAN avec résistance
