6.1 Connexion de l'ASI à un ordinateur
L'ASI est livrée en standard avec un ensemble logiciel. Pour connecter l'ASI à l'ordinateur, utilisez
le câble de communication fourni. (Remarque : si vous utilisez un autre câble, vérifiez la
configuration des broches dans le tableau 5.) Assurez-vous dans la documentation du logiciel que
le système d'exploitation de votre ordinateur est pris en charge. Suivez les instructions donnés par
le logiciel pour choisir et effectuer l'installation requise. Pour les autres systèmes d'exploitation,
communications SNMP, contactez votre distributeur local.
Interfaces de données série RS232
L'interface RS232 J18 utilise un connecteur femelle D-sub à 9 broches. Les informations
comprennent des données sur le réseau, la charge et l'ASI elle-même. Le connecteur J18 doit être
utilisé pour une connexion à un ordinateur ou à un modem. Voir la signification des broches ci-
dessous. L'interface RS232 ne doit pas être galvaniquement connectée à des circuits reliés au
réseau. Vous devez renforcer l'isolation par rapport au réseau.
La vitesse de transmission peut être configurée à 1200/2400/9600/19200 bits/seconde grâce à
l'écran LCD. Reportez-vous aux manuels des logiciels pour connaître le réglage approprié.
Le port série présente le format suivant :
• Bits de données
• Parité
• Bits d'arrêt
• Handshake

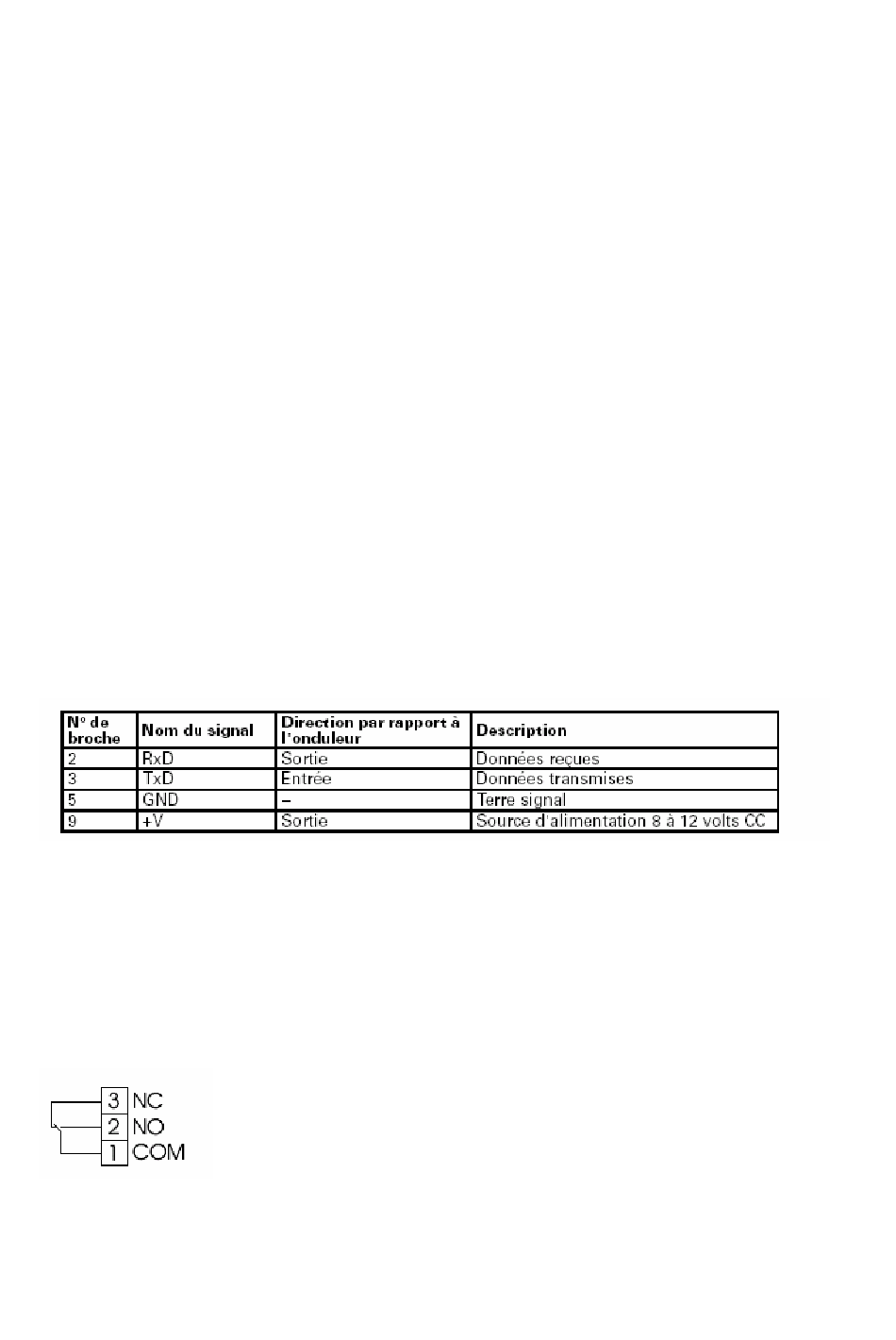

Tableau 5. Connexion RS232 (J18) pour l'ordinateur, prise femelle D-sub à 9 broches.
6.2 Sorties de relais sec (TB5-TB8)
Cette interface à relais est composée de quatre relais secs qui assurent une isolation complète
entre l'ASI et l'ordinateur. Le Relais 1 et le Relais 2 ne sont pas employés à ce moment. La
fonction pour Relais 3 est « Système sur batterie ». La fonction pour Relais 4 est « ASI en
marche/OK». Dans la figure 12 le relais est présenté non excité.
Figure 12. Configuration des relais de sortie programmables. Tous les contacts sans potentiel.
Page 43/72
8
Aucune
1
Aucun
