3 Installation
▶
Remontez le tube d'entrée d'air sur la chaudière et
serrez la vis que vous aviez démontée au préalable.
▶
Branchez le connecteur à 3 brins blancs spécialement
prévu à cet effet sur le faisceau électrique principal
(rouge/vert/noir) sur le capteur de pression d'air (2).
Validité: VC 216/5-7 (N-DE) ecoTEC exclusive
OU VC 206/5-7 (H-AT/CH) ecoTEC exclusive
OU VC 246/5-7 (N-DE) ecoTEC exclusive
4
3 2
▶

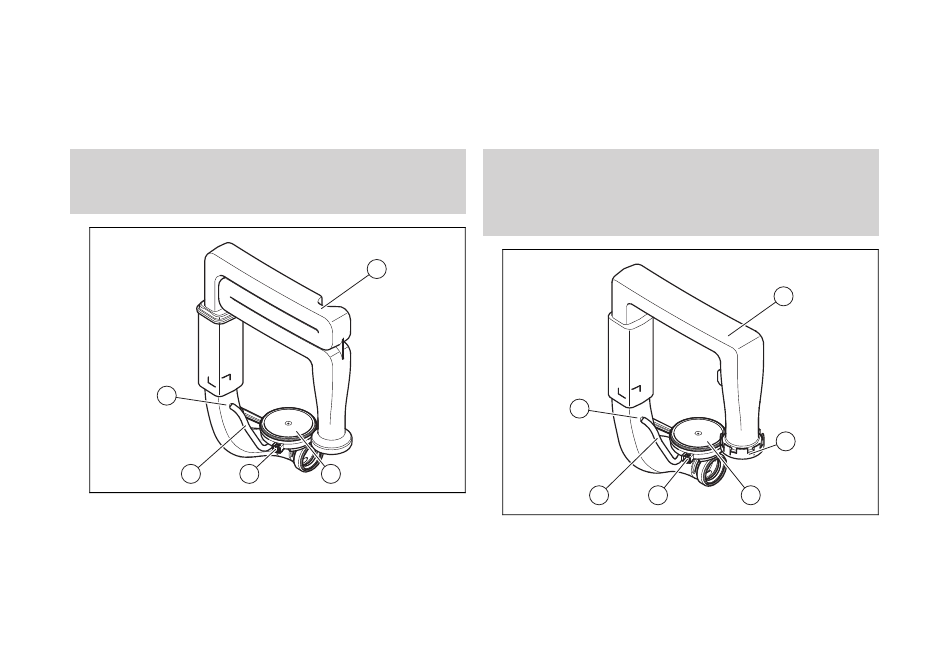

Montez le capteur de pression d'air (1) sur le tube
d'entrée d'air neuf (5).
▶
Montez le tuyau (3) sur le connecteur libre (P2) du
capteur de pression d'air et le raccord fileté de mesure
(4) du tube d'entrée d'air.
10
▶
▶
Validité: VC 276/5-7 (N-DE) ecoTEC exclusive
OU VC 276/5-7 (H-AT/CH) ecoTEC exclusive
OU VC 326/5-7 (N-DE/DK) ecoTEC exclusive
OU VC 326/5-7 (H-AT/CH) ecoTEC exclusive
5
1
▶
Remontez le tube d'entrée d'air sur la chaudière et
serrez la vis que vous aviez démontée au préalable.
Branchez le connecteur à 3 brins blancs spécialement
prévu à cet effet sur le faisceau électrique principal
(rouge/vert/noir) sur le capteur de pression d'air (2).
4
3 2
Montez le capteur de pression d'air (1) sur le tube
d'entrée d'air neuf (5).
Notice d'installation 0020277394_00
5
6
