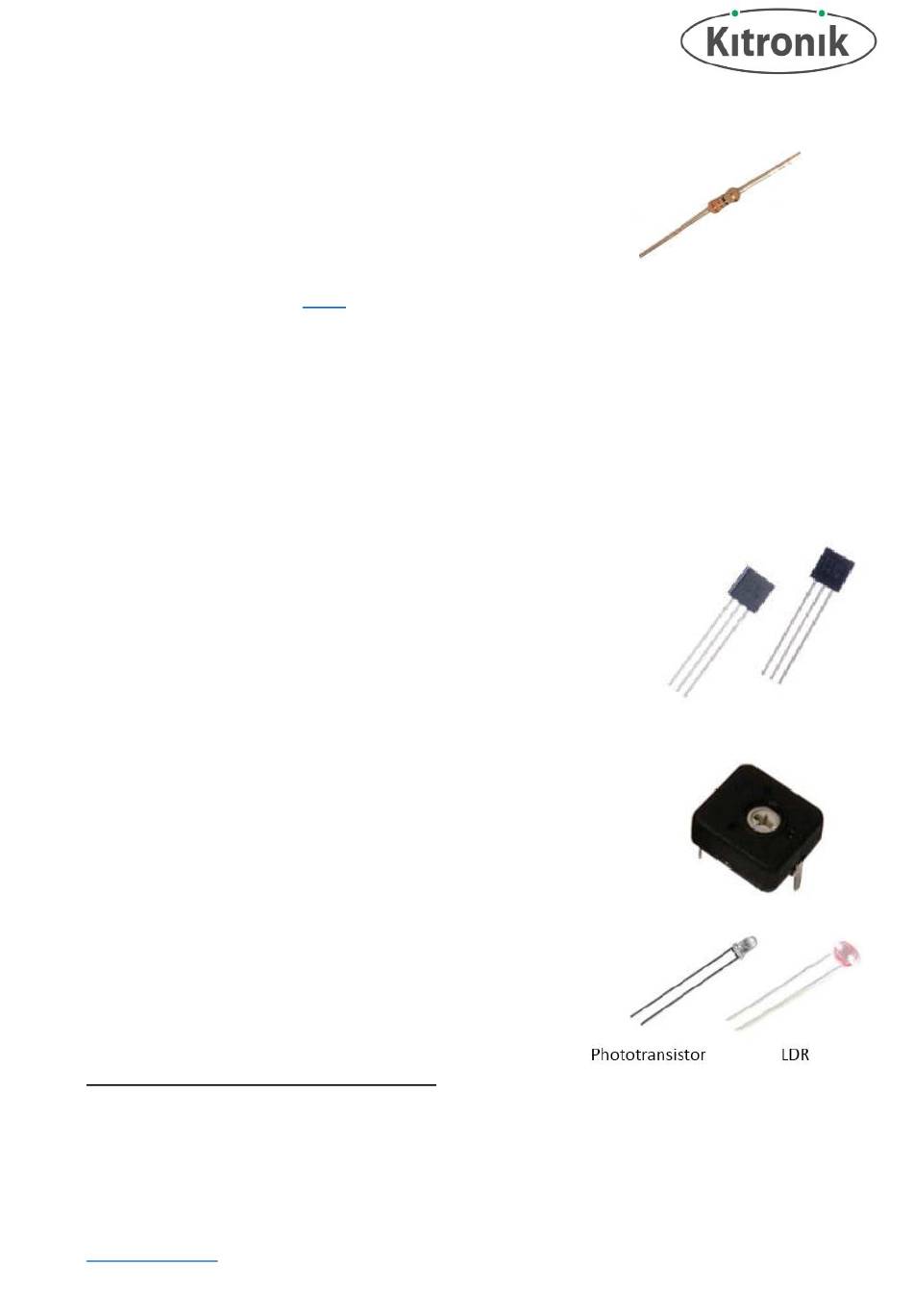

La résistance :
Le kit comporte une résistance de 220 Ω avec comme code
couleur : rouge, rouge et marron.
Cette résistance se soude sur le marquage R4.
Pour plier correctement les pattes, vous pouvez vous servir d'une simple pince plate ou d'un
plieur de composants type CBH5.
Contrairement à de nombreux composants électroniques, la résistance n'est pas polarisée et
peut être raccordée dans un sens ou dans l'autre.
Remarque : vous DEVEZ conserver une patte de résistance coupée pour la soudure d'un
pont, voir plus bas.
Les transistors :
Placez les deux transistors sur les marquages Q1 et Q2. Il est
impératif de faire attention à la bonne orientation du composant,
sous peine de destruction à la mise sous tension.
La partie bombée du transistor doit être dans le même sens que
celle du marquage sur la carte électronique.
La résistance variable :
Cette résistance variable à 3 broches s'insère et se soude sur le
marquage R1.
Le phototransistor ou la LDR :
Suivant la version de votre kit, il peut être livré avec une
LDR ou un phototransistor.
Ce composant se place sur le marquage R2 :
- Pour la version LDR, la polarité n'a aucune importance.
- Si vous avez la version avec le phototransistor, la partie plate de la diode doit être tournée
vers les fils d'alimentation « POWER ».
