Guide de mise en marche du capteur à fourche ST056
Matériel nécessaire :
-
1 x carte compatible Uno
-
1 x
jeu de cordons M/F
-
1 x capteur à fourche

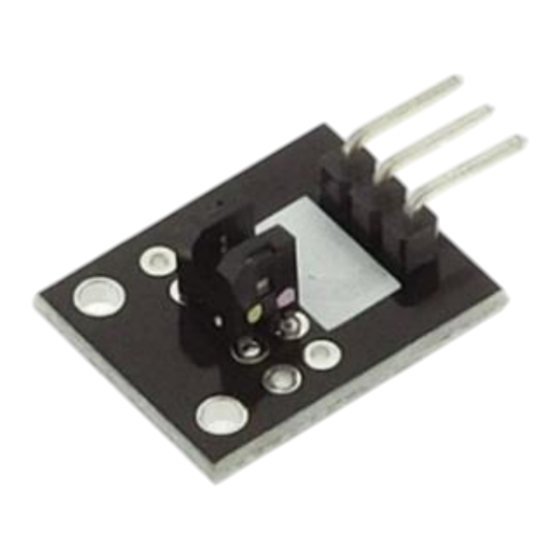

Présentation du module :
Module capteur optique à fourche. La sortie digitale commute lorsque le faisceau lumineux
est coupé.
Applications : capteur de vitesse.
Alimentation : 5 Vcc
Connecteurs : 3 broches (Vcc, GND et Signal)
Dimensions : 19 x 15 mm
Connexion du capteur :
Branchez le capteur aux broches de la carte compatible Uno
dessous :
Table de correspondance :
Carte microcontrôleur
5 Vcc
GND
®
ST056
3
comme représenté ci-
®
Capteur à fourches
S
+ (broche du milieu)
-
Page 1 de 2
