Guide de mise en marche du module RFID TAG GT138
Matériel nécessaire :
-
1 x carte compatible Uno
-
1 x
cordon USB B
-
1 x
jeu de cordons M/F
-

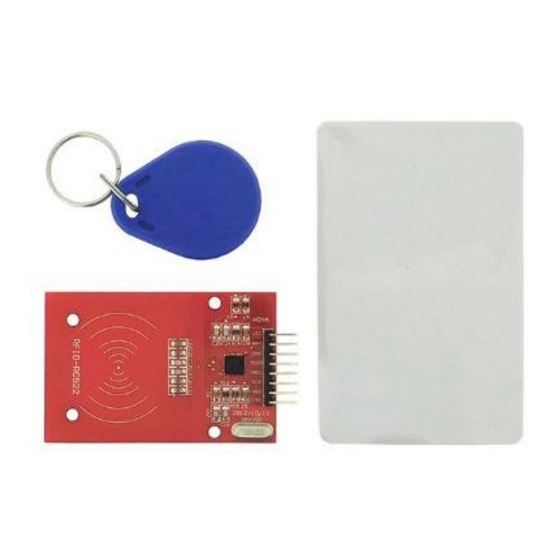

1 x module RFID TAG
Présentation du module :
Le module RFID-RC522 est une carte d'interface compatible Arduino
sur le circuit MFRC-522 de NXP et est utilisé pour lire et écrire sur des cartes ou badges RFID
de type Mifare.
La carte microcontrôleur (Arduino
communiquent via le bus SPI permettant de laisser libres les autres ports de la carte pour
d'autres applications.
Alimentation: 3,3 Vcc
Consommation: 26 mA
Fréquence: 13,56 MHz
Protocole Mifare
Interface SPI
Dimensions: 61 x 40 x 8 mm
Connection du capteur :
Raccordez le module NFC aux
Raccordez le module NFC aux
broches de la carte
broches de la carte
compatible Uno
compatible Uno
®
GT138
, Raspberry ou compatible) et le module RFID
®
:
®
:
®
et Raspberry Pi, basé
®
Page 1 de 3
Publicité
Manuels Connexes pour Go Tronic RFID TAG GT138
Sommaire des Matières pour Go Tronic RFID TAG GT138
- Page 1 Guide de mise en marche du module RFID TAG GT138 Matériel nécessaire : 1 x carte compatible Uno ® cordon USB B jeu de cordons M/F 1 x module RFID TAG GT138 Présentation du module : Le module RFID-RC522 est une carte d'interface compatible Arduino et Raspberry Pi, basé...
- Page 2 Tableau de correspondance : Module RFID Carte à microcontrôleur 3,3 Vcc MISO MOSI Installation de la bibliothèque : L’utilisation de ce module nécessite l’installation d’une bibliothèque MRFC522 compatible avec l’IDE Arduino ® Ouvrez l’IDE Arduino et allez dans Croquis - >...
- Page 3 Exemple de programme L’exemple de code suivant (à copier dans l’IDE Arduino ) initialise le module RFID et affiche ® les données de la carte ou du badge présenté sur le moniteur série (CTRL+MAJ+M pour ouvrir le moniteur série) : #include <SPI.h>...
