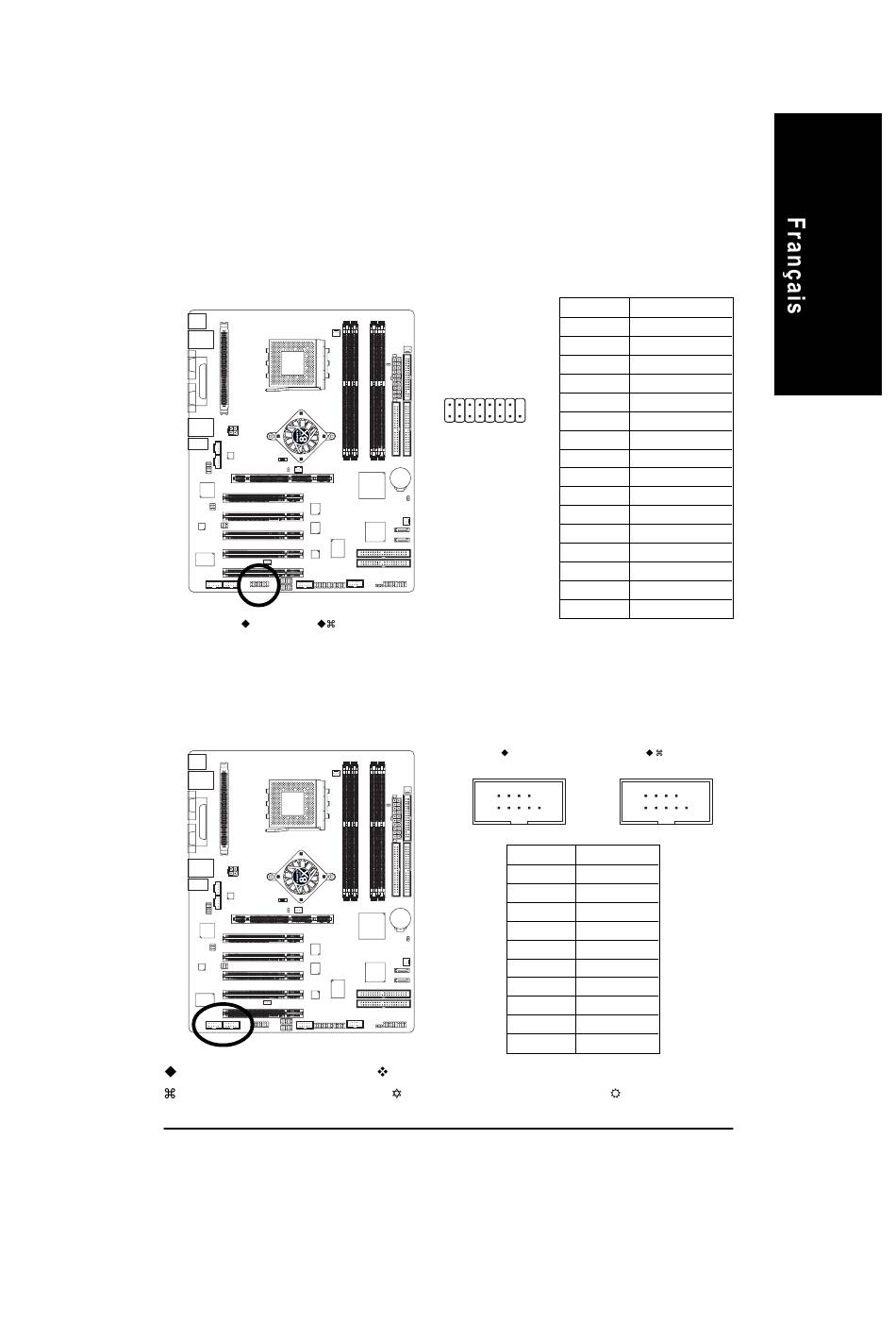

24) GAME (Connecteur Jeux)
Ce connecteur supporte un joystick, un clavier MIDI et d'autres périphériques audio associés.
Vérifiez l'assignation des broches lorsque vous connectez les câbles jeux. Veuillez contacter
votre revendeur le plus proche pour obtenir les câbles jeux optionnels.
25) COMA
/ COMB
( )
(
Faites attention à la polarité du connecteur COMA/COMB. Vérifiez attentivement l'assignation des
broches lorsque vous connectez le câble COMA/COMB, une mauvaise connexion entre le câble
et le connecteur peut empêcher le périphérique de fonctionner ou risque éventuellement de
l'endommager. Pour obtenir un câble COMA/COMB optionnel, veuillez contacter votre revendeur
régional.
Pour la GA-7NNXPV uniquement
Pour la GA-7N400V Pro uniquement
L1 uniquement
2
1
)
COMA
(
2
1
Pour la GA-7NNXP uniquement
Pour la GA-7N400 Pro uniquement
- 39 -
N°de broche Définition
1
VCC
2
GRX1_R
3
MASSE
16
4
GPSA2
5
VCC
6
GPX2_R
15
7
GPY2_R
8
MSI_R
9
GPSA1
10
MASSE
11
GPY1_R
12
VCC
13
GPSB1
14
MSO_R
15
GPSB2
16
Aucune Broche
COMB
)
(
)
10
2
1
9
N°de broche Définition
1
NDCDB-
2
NSINB
3
NSOUTB
4
NDTRB-
5
MASSE
6
NDSRB-
7
NRTSB-
8
NCTSB-
9
NRIB-
10
Aucune Broche
Pour la GA-7N400-
Procédure d'Installation Matérielle
10
9
