HYDAC FILTER SYSTEMS GMBH
BeWa FCU1210 3545830b fr lq
4.8 Schéma hydraulique
Le FCU a le schéma hydraulique suivant.

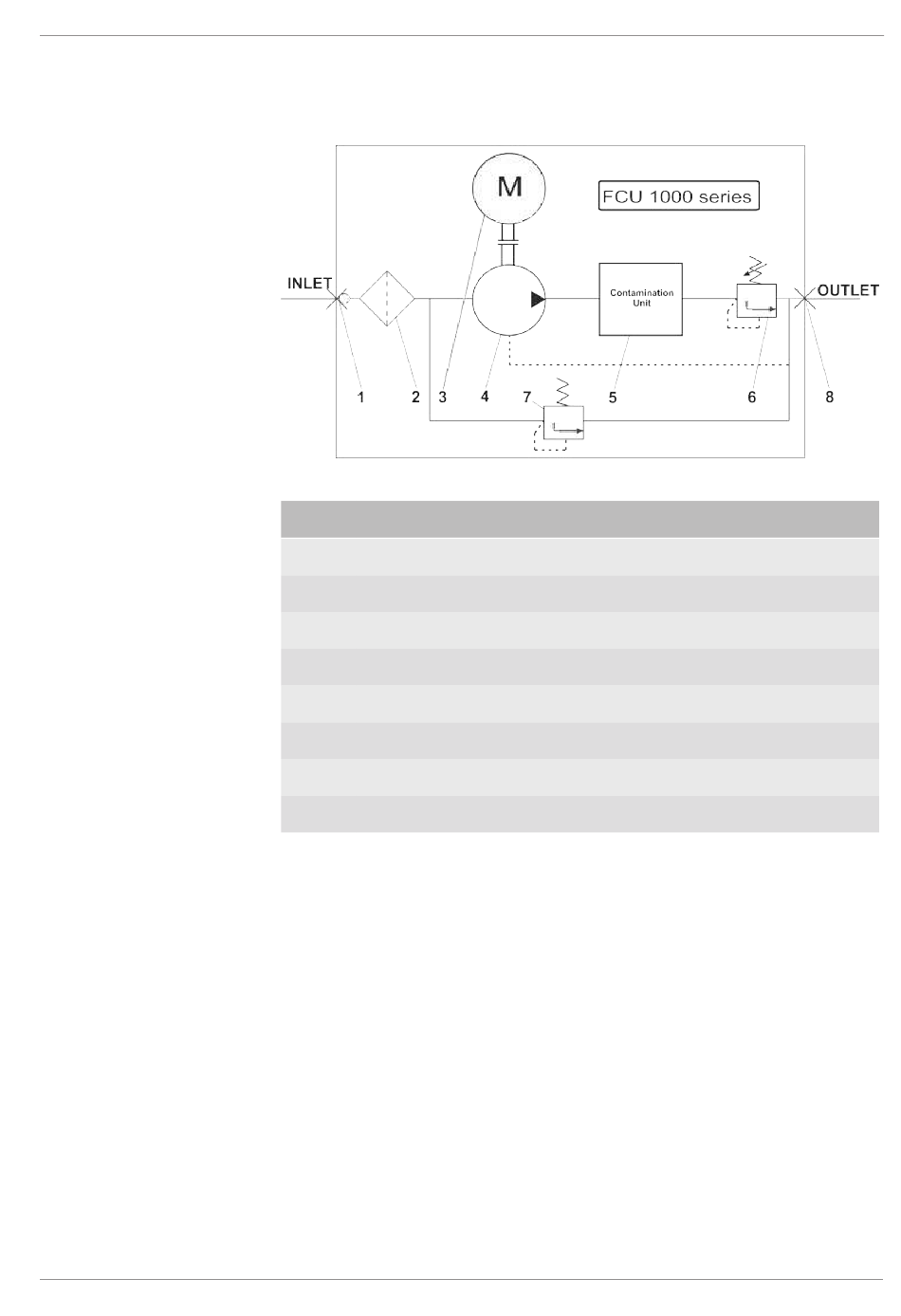

Fig. 9: Schéma hydraulique
Pos. Désignation
1 INLET, raccord de mesure type 1604
2 Crépine d'aspiration, 400 µm
3 Moteur électrique
4 Pompe à engrenages
5 Capteur de pollution
6 Soupape de précontrainte
7 Limiteur de pression
8 OUTLET, DN7 avec raccord d'arrêt rapide
Vue d'ensemble | 4
31 / 92
