8 | Exécution de la maintenance
8.4.2 Nettoyage/remplacement du régulateur de débit
130 / 160
2 clés à molette
1 outil spécial (voir chapitre Recherche d'acces-
soires [} 146])
Le régulateur de débit régule le débit dans une plage de 0,55 à
0,7 l/min environ. Si le débit requis au niveau de l'adaptateur
haute pression n'est pas atteint, nettoyez ou remplacez le ré-
gulateur de débit.

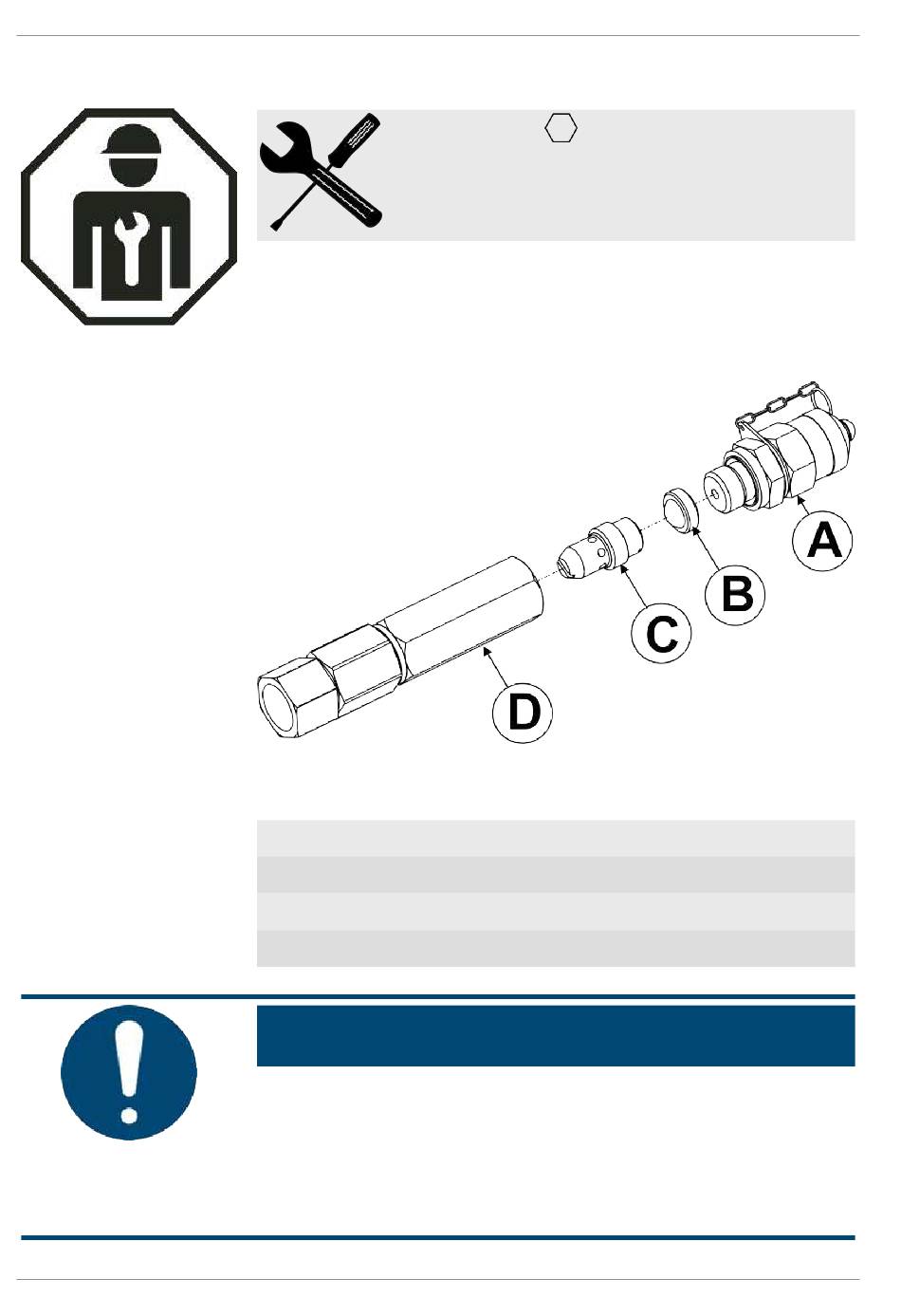

Fig. 55: Nettoyage/remplacement du régulateur de débit dans l'adapta-
teur haute pression
A Prise de pression
B Tamis
C Régulateur de débit
D Raccord fileté
Montage incorrect du régulateur de débit/débit incorrect
Le régulateur de débit est hors service
u Assurez-vous lors du montage du régulateur de débit que
le sens de circulation est correct.
HYDAC FILTER SYSTEMS GMBH
= 22 mm
AVIS
BeWa FCU1315 4168086b fr lq
