28/72
Montage
Accessoires nécessaires
• Amortisseur DA 2/150-E,
3 842 548 644
Veuillez noter :
Utilisez la HQ 2/U-H
avec un amortisseur :
• si la vitesse de transport
v > 9 m/min.
• si la charge de section
> 1,0 kg/cm de longueur
d'appui (mesurée
sur le côté le plus court
de la WT).
1.
Démontez le défl ecteur,
si nécessaire.
2.
Montez l'amortisseur.
Veuillez noter :
1
) Position de l'amortisseur
pour fonctionnement
avec WT 2 :
A.
Position de l'amortisseur
pour fonctionnement avec
WT 2/H, WT 2/F-H :
b
(mm)
X (mm)
L
400
30
480
30
640
30
Bosch Rexroth AG, MIT : HQ 2/U-H, 3 842 562 242/2019-04
7.5.5
Montage de l'amortisseur DA 2/150-E (en option)
b
= 240 mm
L
b
= 320 mm
L
B.
b
≥ 400 mm
L

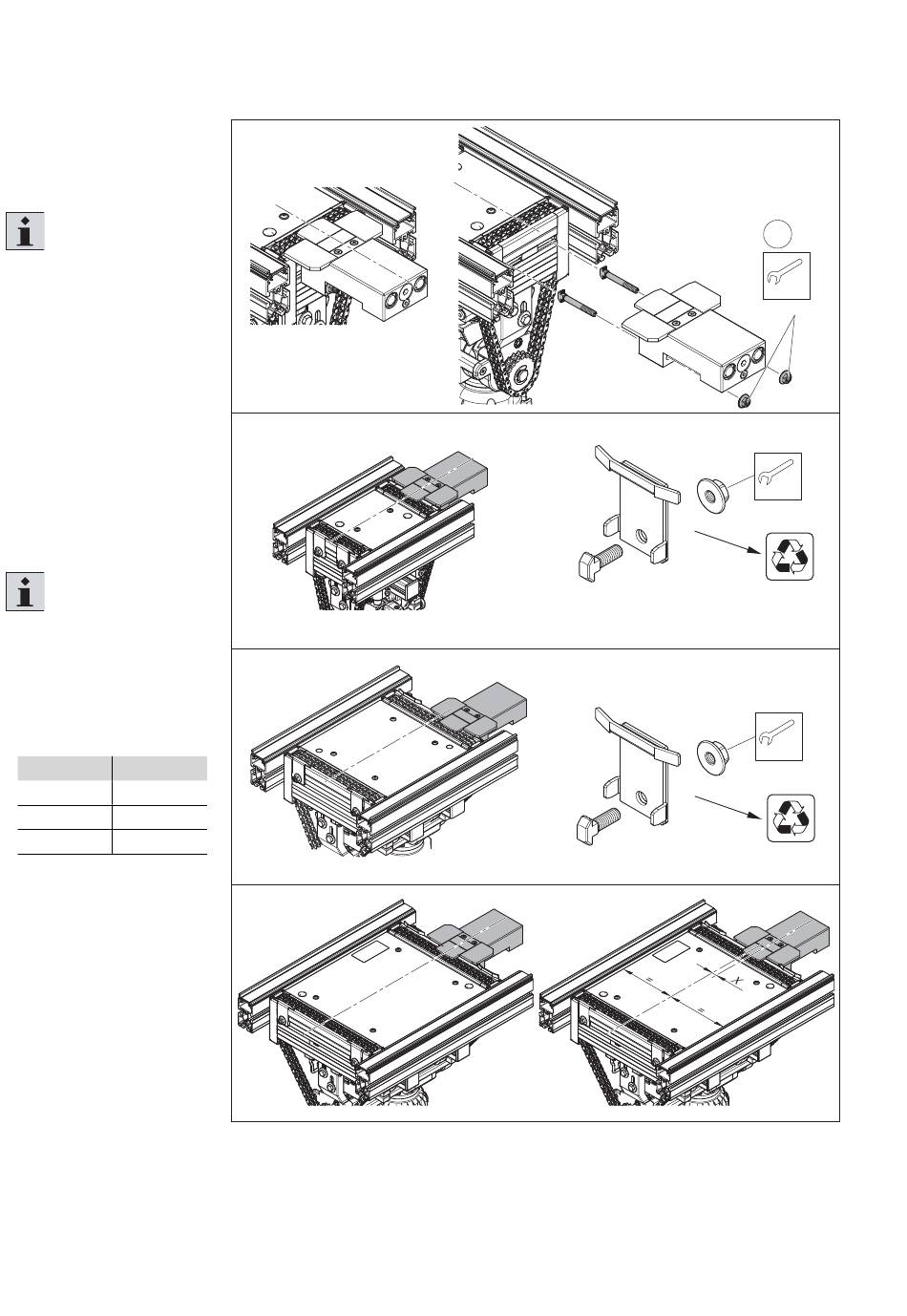

Fig. 15 :
Montage de l'amortisseur DA 2/150-E (en option)
1
A
)
1
2x
SW13
M
=25 Nm
D
2x
SW13
1x
SW13
1
B
)
562 240-10
