• Laissez le câble RÉSEAU LYNK détendu. Assurez-vous que les câbles RÉSEAU LYNK
sont détendus et ne sont pas tendus.
• Isoler le réseau LYNK. Ne mélangez pas d'autres réseaux avec le réseau LYNK.
Le mélange du réseau LYNK avec d'autres réseaux peut engendrer un dysfonctionnement et des
dommages au niveau de l'équipement.
Les résistances de terminaison ne sont pas nécessaires lors de la mise en réseau avec le réseau
LYNK.
1. Montez les dispositifs conformément aux instructions
d'installation avant de commencer les installations du
réseau.
2. Fixez le connecteur 950-0038 DLPT à chaque batterie.
Assurez-vous que les connecteurs correspondants sont
solidement fixés.
3. Insérez l'extrémité mâle du câble dans l'extrémité
femelle du connecteur 950-0038 DLPT et vice versa.
4. Répétez l'opération jusqu'à ce que tous les nœuds
soient fixés.
5. Établissez un réseau avec d'autres dispositifs et
accessoires, si nécessaire.

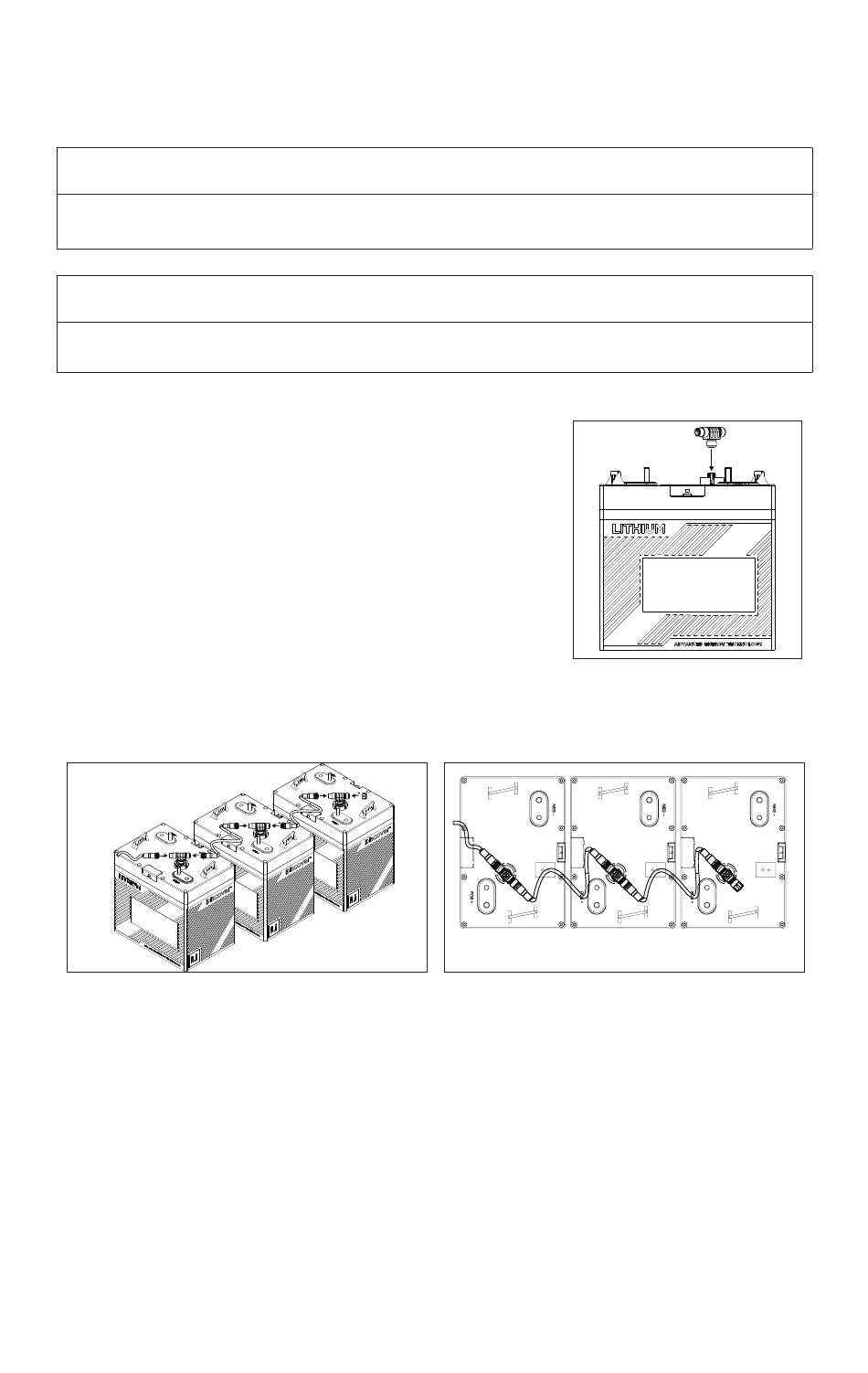

Figure 12. Installation du réseau.
8.8.3 Test et vérification du réseau LYNK
La vérification du réseau doit être effectuée avec l'un des dispositifs 950-0044 SOC
GAUGE TYPE A, 950-0039 SOC GAUGETYPE B, 950-0025 LYNK II, ou 950-0040 LYNK LITE
Communication Gateway.
Si un dispositif SOC GAUGETYPE A ou B est en réseau :
• Si l'écran s'allume, l'activation de l'alimentation du réseau LYNK peut être confirmée.
• Si l'écran affiche SOC, l'activation des communications du réseau LYNK sont
confirmées.
Si un dispositif LYNK II ou LYNK LITE Communication Gateway est en réseau
AVIS
REMARQUE
Figure 13. Terminer l'installation du réseau.
23
Figure 11. 950-0038 DLP
Connecteur en T.
