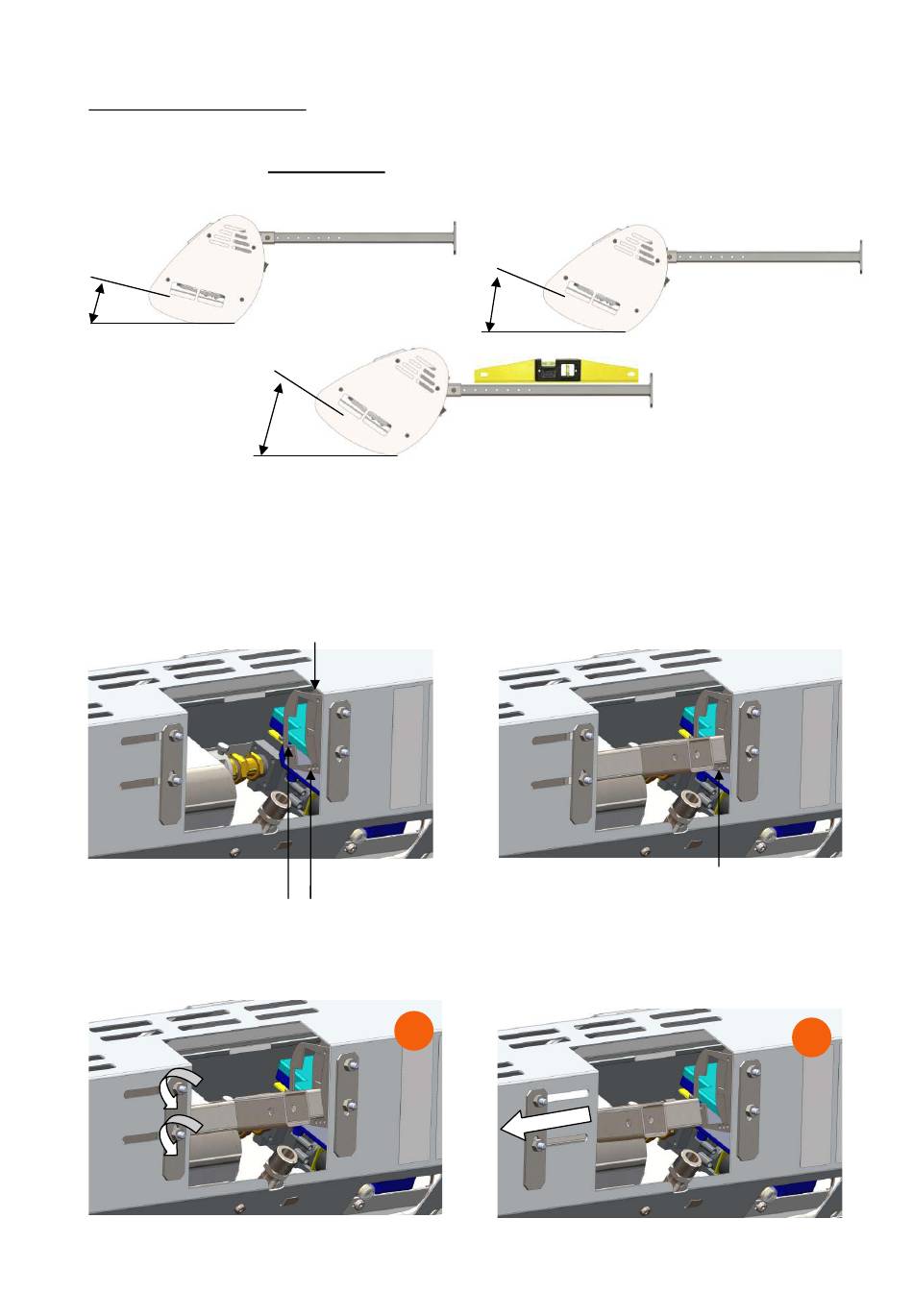

2.4 Inclinaison des radiants
o Inclinaison "I" = 15° minimum (Voir étude SBM).
I= 15°
o L'adaptateur orientable intégré permet de régler l'inclinaison du radiant à 15°, 25° ou
35° par rapport à l'horizontale, selon la valeur préconisée sur l'étude SBM.
L'inclinaison est préréglée d'origine à 35°.
Position 25° :
o Modification de l'inclinaison
A faire avant fixation du radiant sur son support.
I= 35°
Position 15° : 1 trou
Position 35° :
2 trous
3 trous
I= 25°
Le tube support doit être horizontal !
Inclinaison préréglée à 35° : 3 trous
1
7
2
