Termico RGE Notice Installateur page 16

Mode 2 – radiants 2 allures type RGE
Raccordement électrique ( un radiant ou zone )
Relay out L1: borne 3 raccordée au câble brun, borne 4 raccordée au câble gris de
l'appareil.
Relay out L2: borne 6 raccordée au câble noir de l'appareil.
Les sorties suivantes du récepteur se raccordent de la même manière que sur les autres
radiants ou groupe des radiants.
Calibrage commande à distance (uniquement possible avec commande à distance 42
canaux)

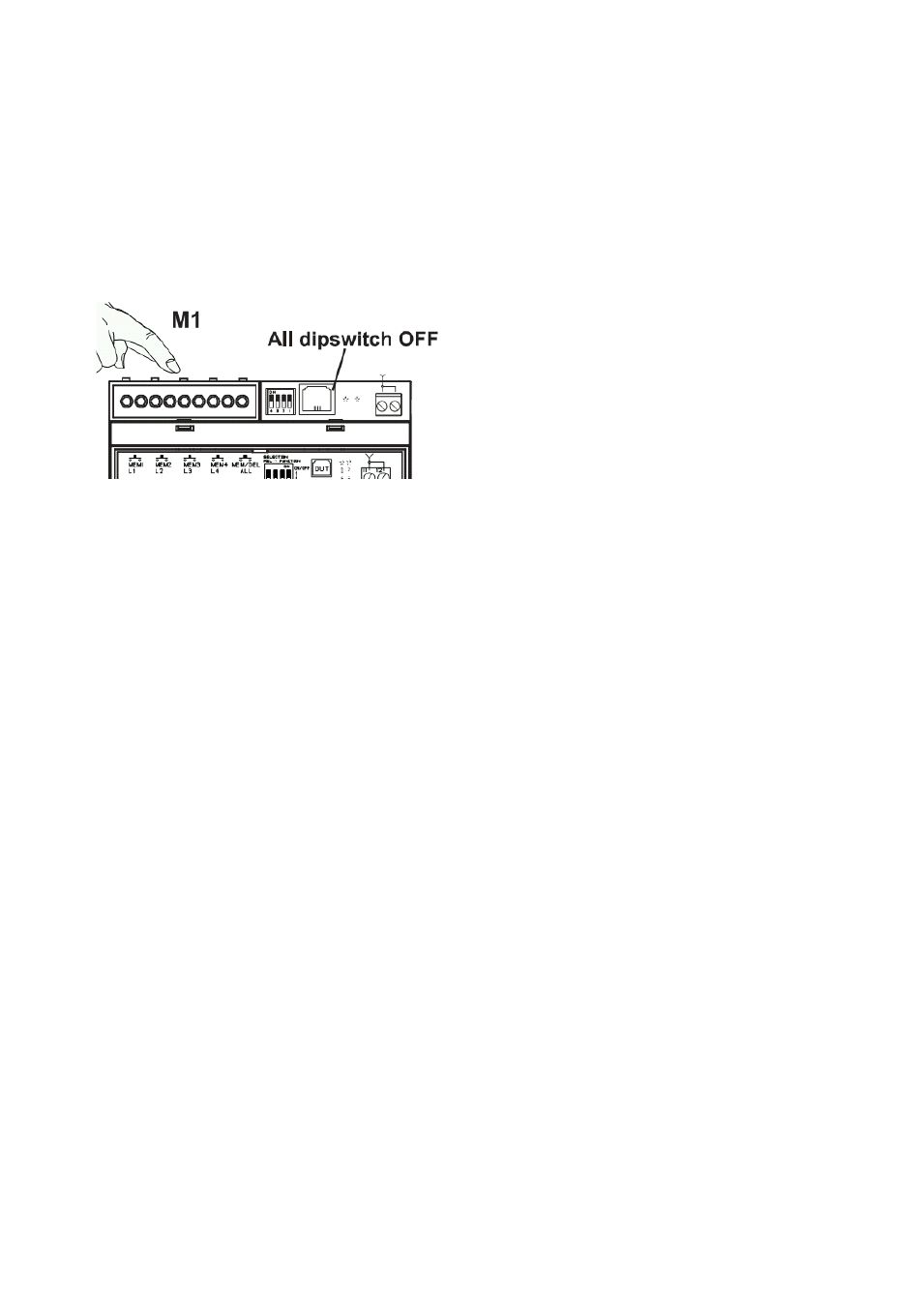

Réglez la commande à distance sur zone 1, puis poussez le premier bouton M1 sur le
master et tenez-le pendant le ton. Poussez sur le bouton de la commande à distance
Changement du ton est ok. Commande à distance est calibrée.
Puis, réglez la commande à distance sur zone 2, poussez le bouton M3 sur le master et
tenez-le pendant le ton. Poussez bouton commande à distance.
Changement du ton est ok. Commande à distance est calibrée.
Fonctionnement :
Zone 1 sur commande à distance
CH1: déclenche sortie L1 – L2 ( on )
CH2: débraye sortie L1 -L2 ( off )
CH3: déclenche sortie L2 ( 100% )
CH4: débraye sortie L2 ( 60% )
Zone 2 sur commande à distance
CH1: déclenche sortie L3 – L4 ( on )
CH2: débraye sortie L3 –L4 ( off )
CH3: déclenche sortie L4 ( 100% )
CH4: débraye sortie L4 ( 60% )
Pour calibrage slave idem que le master mais zone 3 et 4 sur la commande à distance.
16
